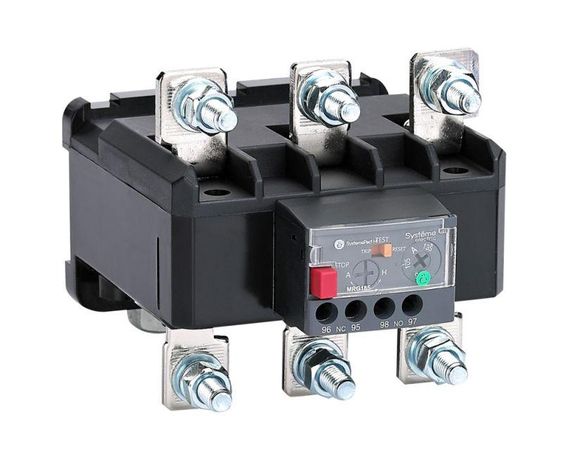

Реле перегрузки тепловое MRG F185 55-70A SE MRG18570 APC

Реле перегрузки тепловое MRG F185 55-70A - устройство для защиты электродвигателей от перегрузок, обрыва фазы и долгих пусков. Применяется совместно с контакторами серии MC1G, устанавливается прямо под ними. Бренд Systeme Electric, артикул mrg18570.

Назначение и область применения

Тепловое реле MRG F185 55-70A защищает электродвигатели от повреждений, вызванных длительной перегрузкой, обрывом одной из фаз, слишком длинным временем запуска или заклиниванием ротора. Подходит для установки в системах управления промышленного оборудования: насосы, вентиляторы, конвейеры, компрессоры, станки с частым пуском.

Технические характеристики

• Номинальный ток реле: 185 А - максимальная нагрузка, которую способен выдерживать сам прибор;
• Диапазон регулирования тока: 55–70 А - можно настроить срабатывание при токе от 55 до 70 ампер, что соответствует типичным рабочим токам двигателей средней мощности;
• Класс срабатывания: 10 - время отключения при перегрузке в 6 раз выше установленного значения - не более 10 секунд; обеспечивает баланс между быстрой защитой и отказом от ложных срабатываний при пусковых токах;
• Метод подключения: винтовые зажимы - надёжное соединение без необходимости специальных инструментов;
• Тип монтажа: непосредственно под контактором - позволяет экономить место в щите и упрощает сборку.

Совместимость и монтаж

Реле MRG F185 55-70A проектировалось для установки исключительно на контакторы серии MC1G. Его форма и крепления точно соответствуют посадочному месту этих контакторов. Установка выполняется путём плотного защёлкивания - никаких болтов или дополнительных кронштейнов не требуется. Подключение проводов осуществляется через винтовые зажимы на задней части реле. Перед монтажом проверьте соответствие тока двигателя диапазону 55–70 А - выход за пределы сделает реле некорректным.

Преимущества

• Интеграция с контактными аппаратами MC1G снижает количество точек соединения и риск плохого контакта;
• Узкий диапазон регулировки (55–70 А) делает настройку простой и предсказуемой - не требует сложных калибровок;
• Класс 10 обеспечивает достаточную защиту для большинства промышленных двигателей без избыточной чувствительности;
• Монтаж «под контактор» минимизирует габариты распределительного шкафа.

Ограничения применения

• Не подходит для защиты цепей с током ниже 55 А - будет работать некорректно или не сработает при перегрузке;
• Не предназначен для работы с переменным током вне диапазона 50/60 Гц - не используется в специализированных системах с высокой частотой;
• Требует обязательного использования с контакторами MC1G - другие модели не обеспечивают механическую совместимость;
• Не имеет функции автоматического восстановления - после срабатывания необходимо вручную перевести рычаг в положение «Reset».

Примеры использования

• Защита асинхронного двигателя 4 кВт на конвейере с пусковым током до 90 А - настройка реле на 65 А даёт надёжную защиту от заклинивания;
• Электронасос в системе водоснабжения с частыми включениями - реле предотвращает перегрев при многократном пуске;
• Вентиляционный агрегат в промышленном помещении - защита от обрыва фазы, который часто возникает из-за старения кабельной сети.

Практические советы

• Перед первым запуском обязательно отрегулируйте ток срабатывания под реальный рабочий ток двигателя - используйте клещевой амперметр;
• Проверяйте затяжку винтов зажимов каждые 6–12 месяцев - ослабление может вызвать нагрев и ложное срабатывание;
• Не устанавливайте реле рядом с источниками сильного тепла - температурные колебания влияют на точность срабатывания;
• Замена реле MRG F185 55-70A возможна только аналогичной моделью - замена на другую серию или токовый диапазон нарушит всю систему защиты.
