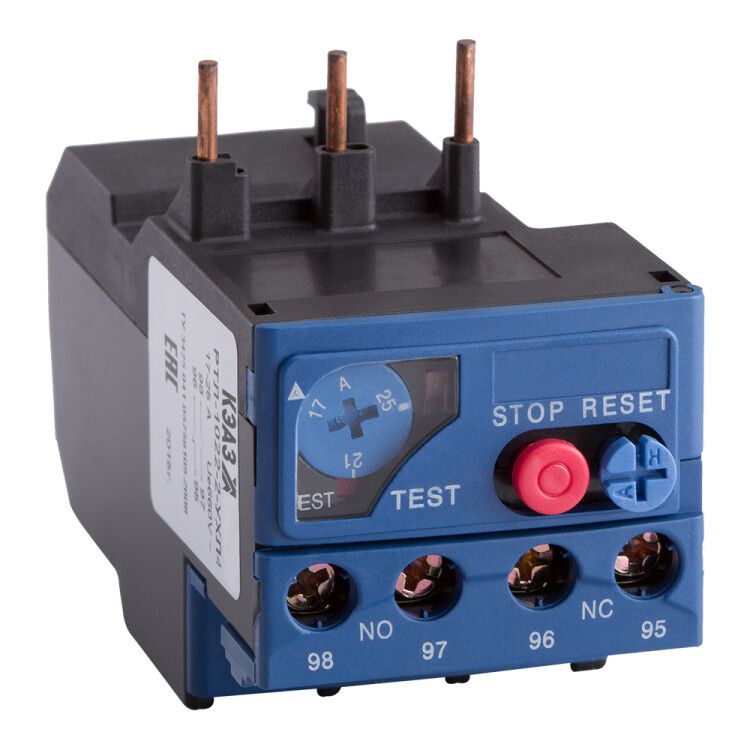

Реле перегрузки тепловое РТЛ-1001-2-25А-(0,1-0,16А)-УХЛ4 | 110735 КЭАЗ

Реле перегрузки тепловое РТЛ-1001-2-25А-(0,1-0,16А)-УХЛ4 от КЭАЗ предназначено для защиты электродвигателей от перегрузки и длительного превышения тока. Это надёжное устройство из серии РТЛ, подходящее для промышленных систем с переменным и постоянным током частотой 50/60 Гц.

Назначение и область применения

Реле перегрузки тепловое РТЛ-1001-2-25А-(0,1-0,16А)-УХЛ4 защищает электродвигатели от повреждений при длительном превышении рабочего тока выше установленного порога. Устройство реагирует на нагрев проводника, вызванный токовой перегрузкой, и отключает цепь до выхода двигателя из строя. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 25 А - максимальная нагрузка, которую выдерживает контактная группа без повреждений;
• Диапазон регулировки тока: 0,1–0,16 А - устанавливается порог срабатывания под конкретную мощность двигателя;
• Номинальное напряжение: 660 В - допустимый уровень напряжения в цепи управления;
• Тип тока: переменный и постоянный - работает в сетях любого типа;
• Частота: 50/60 Гц - совместимо с промышленными и бытовыми сетями;
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя;
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации и автоматического отключения;
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C и повышенной влажности;
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и брызг воды;
• Тип подключения: винтовые зажимы - удобны для многократного демонтажа;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или пускатель;
• Класс точности: 10 А - допустимая погрешность срабатывания +-10 % от заданного значения;
• Исполнение: нереверсивное - не предназначен для работы в режимах реверса двигателя;
• Нормативный документ: ТУ 3425-041-05758109-2008 - соответствует внутреннему техническому условию завода-изготовителя.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-1001-2-25А-(0,1-0,16А)-УХЛ4 проектировалось для установки на контакторы серии ПМЛ от КЭАЗ. Подключение осуществляется через винтовые зажимы - необходимо затянуть провода усилием 0,4–0,6 Нм, чтобы избежать перегрева в месте контакта. Монтаж выполняется вертикально, без перекосов. Для правильной работы требуется жесткая механическая связь между реле и контактором - отклонение более чем на 5° снижает надёжность срабатывания. Не рекомендуется использовать с пускателями других производителей без проверки габаритной совместимости.

Безопасность и стандарты

Реле соответствует требованиям ТУ 3425-041-05758109-2008 и обеспечивает безопасную работу в соответствии с ГОСТ Р 50030.4.1. Степень защиты IP20 исключает случайный доступ к токоведущим частям, однако не защищает от внешних воздействий - устройство следует устанавливать внутри щита или корпуса. Отсутствие сертификата CE указывает на ориентацию на рынок России и стран СНГ.

Преимущества

• Высокая надёжность срабатывания благодаря термобиметаллическому элементу - не требует внешнего питания;
• Широкий диапазон регулировки тока (0,1–0,16 А) позволяет точно адаптировать защиту под маломощные двигатели;
• Устойчивость к колебаниям температуры окружающей среды благодаря исполнению УХЛ4;
• Простота замены - можно менять без демонтажа всего пускателя;
• Наличие двух типов контактов (НО и НЗ) даёт возможность реализовать аварийную сигнализацию и самоблокировку.

Ограничения применения

• Не применяется для защиты двигателей с высокими пусковыми токами (>6×Iн) без предварительной настройки времени срабатывания - возможны ложные отключения;
• IP20 не допускает использование во влажных, запылённых или агрессивных средах без дополнительной защиты корпуса;
• Не подходит для реверсивных схем - при изменении направления вращения двигатель остаётся без защиты;
• Требуется периодическая проверка настроек - с течением времени термобиметаллы могут давать смещение порога срабатывания;
• Не используется в цепях с импульсными нагрузками или частотными преобразователями - некорректная работа из-за искажённой формы тока.

Примеры использования

• Защита трехфазного насоса мощностью 1,5 кВт в системе водоснабжения;
• Обеспечение безопасности вентиляционного агрегата на производстве;
• Автоматическое отключение конвейера при заклинивании ролика;
• Подключение к пускателю ПМЛ-25 в распределительном шкафу на пищевом предприятии.

Практические советы

• Настройте ток срабатывания на 10–15 % выше номинального тока двигателя - это исключит ложные срабатывания при пуске;
• Проверьте соответствие посадочных размеров перед установкой - РТЛ-1001 имеет специфическую форму крепления, не совпадающую с аналогами других брендов;
• После монтажа проведите тестовый пуск: увеличьте ток вручную (через подключаемую нагрузку) и убедитесь, что реле отключилось в течение 10–20 секунд;
• Не используйте реле в условиях сильных вибраций - они могут вызвать преждевременное срабатывание;
• При замене всегда выбирайте оригинальные запчасти КЭАЗ - неоригинальные элементы могут иметь отличную чувствительность и срок службы.
