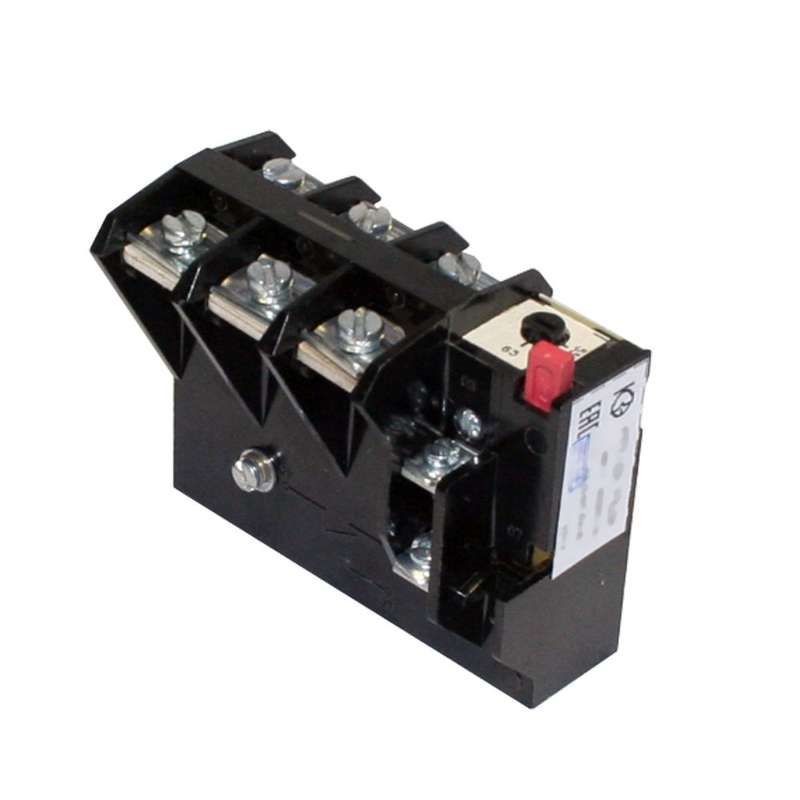

Реле электротепловое токовое РТТ-231 УХЛ4 25.0А Кашин 150231000В025.000000 КашинЗЭА

Реле электротепловое токовое РТТ-231 УХЛ4 25.0А предназначено для защиты электродвигателей от перегрузок и длительного превышения рабочего тока. Произведённое компанией КашинЗЭА, это надёжное устройство применяется в промышленной автоматике, особенно там, где важна простота и долговечность.

Назначение и область применения

Реле электротепловое токовое РТТ-231 УХЛ4 25.0А защищает электродвигатели от повреждений из-за перегрузки - когда ток превышает допустимый уровень на продолжительное время. Это происходит, например, при заклинивании механизма, перегреве или снижении напряжения. Устройство реагирует на тепловое воздействие, вызванное током, и отключает цепь до того, как двигатель выйдет из строя.

Подходит для установки в пускателях, щитах управления и системах автоматизации на заводах, в насосных станциях, на конвейерах и других объектах с постоянным использованием асинхронных двигателей.

Технические характеристики

• Номинальный ток срабатывания: 25,0 А - максимальный ток, при котором реле остаётся в рабочем состоянии; превышение этого значения запускает защиту;
• Исполнение: УХЛ4 - соответствует климатическому исполнению для умеренного и холодного климата, с возможностью работы при повышенной влажности и температуре от −40 C до +40 C;
• Тип действия: тепловое - срабатывает за счёт нагрева биметаллической пластины, что делает его инертным к кратковременным скачкам тока;
• Максимальная коммутируемая мощность: определяется совместно с контактором, к которому подключается - само реле не коммутирует нагрузку, а лишь даёт сигнал на отключение.

Совместимость и монтаж

Реле электротепловое токовое РТТ-231 УХЛ4 25.0А устанавливается в комплекте с магнитными пускателями серии ПМЛ, ПМА или аналогичными. Подключается последовательно с фазой двигателя через клеммы вход/выход. Для правильной работы необходимо соблюдать полярность подключения и плотность затяжки контактных зажимов - слабый контакт может привести к ложному срабатыванию.

Не требует внешнего питания - работает исключительно за счёт энергии протекающего тока. Монтируется на DIN-рейку 35 мм, как большинство промышленных аппаратов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтного управления. Обеспечивает класс защиты IP20 - предохраняет от доступа пальцев и проводов, но не рассчитано на работу в условиях пыли или влаги вне корпуса.

Преимущества

• Высокая надёжность - механическая конструкция без электроники меньше подвержена отказам;
• Стабильная работа при колебаниях напряжения - чувствителен только к току, а не к напряжению сети;
• Простота настройки - регулировка осуществляется вращением рычага, без инструментов;
• Долгий срок службы - при условии соблюдения номинального тока и частоты срабатываний.

Ограничения применения

• Не подходит для защиты от короткого замыкания - для этой задачи требуется автоматический выключатель или предохранитель;
• Не рекомендуется использовать в средах с высокой вибрацией - может вызвать ложные срабатывания;
• Не имеет функции самоблокировки - после срабатывания требуется ручное восстановление;
• Чувствителен к окружающей температуре - если установлен рядом с источником тепла, точность срабатывания может снижаться.

Примеры использования

• Защита асинхронного двигателя насоса воды на водоканале;
• Обеспечение безопасности конвейерной ленты на пищевом производстве;
• Автоматическое отключение вентилятора при перегрузке в HVAC-системе;
• Щит управления станком с ЧПУ, где важно сохранить двигатель от перегрева при длительной работе.

Практические советы

• Выбирая реле электротепловое токовое РТТ-231 УХЛ4 25.0А, проверьте номинальный ток двигателя - он должен быть равен или чуть ниже 25 А. Перегрузка по току снизит срок службы устройства;
• Перед первым запуском проведите тестирование: временно увеличьте ток до 110–120 % от номинала - реле должно сработать через 10–30 минут;
• Не устанавливайте рядом с радиаторами, печами или другими нагревательными элементами - влияние внешней температуры искажает характеристики;
• При замене используйте оригинальную модель от КашинЗЭА - отличия в габаритах или калибровке могут нарушить работу всей системы.
