Промежуточное реле 2 конт. с LED инд. 10А 48В DC ПР-102 | 23906DEK DEKraft APC

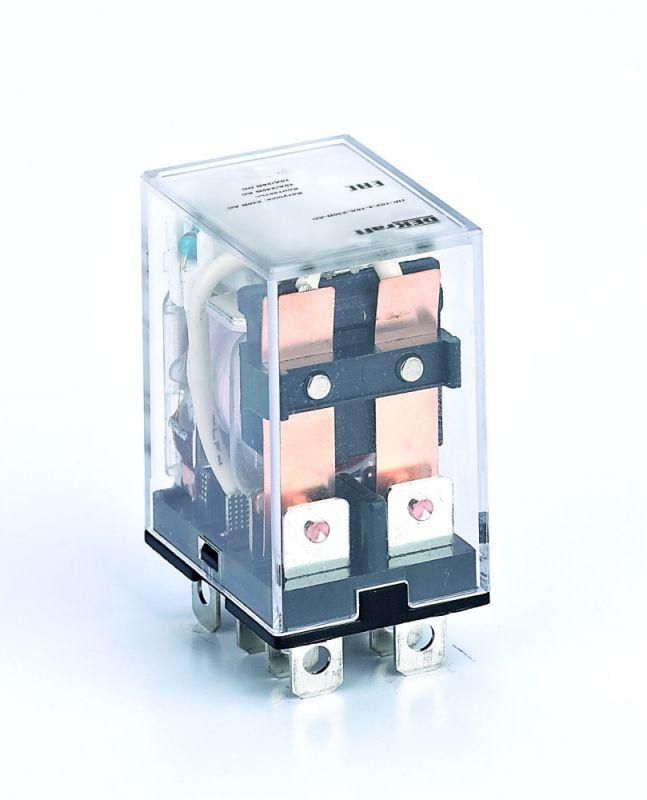

Промежуточное реле 2 контакта с LED индикацией 10А 48В DC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Надёжная работа при постоянном токе 48 В, индикация состояния и втычной монтаж делают его удобным решением для сборки панелей управления.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, контроллером) и исполнительными элементами - магнитными пускателями, маломощными двигателями, клапанами, освещением. Подходит для задач, где требуется изолировать слаботочную цепь от силовой, а также частые включения-выключения нагрузки до 10 А.

Области применения: системы автоматизации, промышленные панели, оборудование с логическими схемами, конвейеры, станки, системы контроля доступа.

Технические характеристики

• Напряжение питания катушки: 48 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (оба - одинарные, нормально разомкнутые)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Способ подключения: штепсельное (разъёмное), через базовый разъём
• Полярность: определённая - необходимо соблюдать правильное подключение + и –
• Степень защиты: IP21 - защита от вертикально падающих капель воды и предметов более 12 мм
• Способ монтажа: втычной - фиксируется в гнездо на DIN-рейке или монтажной плате

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми стандартными разъёмами для втычных реле типа “DIN” с шагом 15,5 мм. Устанавливается в гнездо на DIN-рейке или на монтажной панели с соответствующим разъёмом. Для подключения проводов используются клеммы на разъёме - предварительно зачищенные жилы вставляются в зажимы и затягиваются винтом.

Не допускается механическая нагрузка на выводы - реле не рассчитано на пайку или прямую фиксацию проводов. Монтаж возможен только через заводской разъём.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP21 обеспечивает безопасную работу в закрытых щитах с минимальным риском попадания пыли и влаги. Работает в температурном диапазоне, типичном для промышленных условий - от -25C до +55C (по данным производителя).

Преимущества

• LED-индикация позволяет визуально определять состояние реле без тестера
• Втычной монтаж ускоряет замену и обслуживание - не нужна отвертка
• Компактные габариты экономят место в распределительных щитах
• Чётко очерченная полярность снижает риск неверного подключения
• Надёжные контакты на 10 А подходят для большинства слаботочных нагрузок

Ограничения применения

• Не предназначен для работы с переменным током - только 48 В постоянного тока
• IP21 не обеспечивает защиту от брызг, пыли или влажной среды - нельзя использовать вне щита
• Отсутствие нормально замкнутых контактов - нельзя применять там, где требуется аварийное замыкание
• Запрещено подключать нагрузку выше 10 А - перегрузка вызовет сваривание контактов
• Не рекомендуется для частых импульсных включений с высокой индуктивностью (например, большие катушки) без демпфирующей цепочки

Примеры использования

• Управление световым сигналом на станке через PLC - ПР-102 усиливает слабый сигнал с 24 В до 48 В и включает лампу 10 А
• Передача сигнала от терморегулятора к вентилятору в электронном шкафе
• Логическая связка между двумя контроллерами в системе сбора данных
• Автоматическое отключение насоса при достижении уровня жидкости

Практические советы

• Проверьте полярность перед первым включением - неверное подключение не повредит реле, но индикация не будет работать
• При использовании на длинных линиях управления добавьте RC-цепочку параллельно катушке для подавления помех
• Выбирайте разъём с достаточным числом контактов - ПР-102 требует минимум 4 контакта (2 на катушку, 2 на контакты)
• Не используйте реле в условиях повышенной вибрации без дополнительной фиксации корпуса
• Для замены достаточно вынуть старое реле и вставить новое - никаких инструментов не требуется
