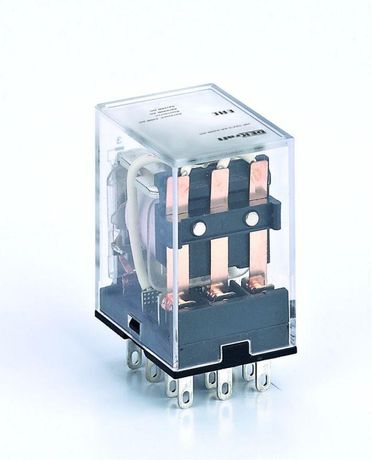

Промежуточное реле 3 конт. с LED инд. 10А 48В DC ПР-102 | 23923DEK DEKraft APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 48 В и нагрузкой до 10 А. Светодиодная индикация и втычной монтаж делают его удобным для автоматизации оборудования с ограниченным пространством.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, контроллером или кнопкой) и исполнительными элементами - моторами, клапанами, световыми индикаторами или другими реле. Подходит для систем, где требуется частое включение/выключение нагрузки без значительного тепловыделения. Часто применяется в панелях управления станков, конвейеров, систем автономного освещения и маломощных гидравлических установках.

Технические характеристики

• Напряжение управления: 48 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (нормально замкнутые и нормально разомкнутые - не указаны, все контакты одинарные)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Полярность: определённая - необходимо соблюдать правильное подключение "+" и "-" к катушке
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Степень защиты: IP21 - защита от доступа пальцев и капель воды, падающих вертикально
• Способ монтажа: втычной (вставляется в панельный разъём)
• Подключение: штепсельное (разъёмное), без проводов к корпусу

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается в специальный панельный разъём, совместимый с типовым втычным базисом. Монтировать можно как на DIN-рейку через адаптер, так и прямо на монтажную панель с отверстием под разъём. Размеры соответствуют стандартному формату втычных реле - проверьте посадочное место в вашей панели. Разъём обеспечивает быстрое извлечение и замену без демонтажа проводов. Убедитесь, что разъём рассчитан на 10 А и 48 В DC - не используйте с переменным током или более высоким напряжением.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP21 допускает использование внутри закрытых щитов, защищённых от внешней среды. Не предназначен для работы во влажных, пыльных или наружных условиях. Напряжение 48 В DC считается безопасным для обслуживания без отключения основного питания, однако при работе с большими токами соблюдайте правила электробезопасности.

Преимущества

• LED-индикация сразу показывает активное состояние - упрощает диагностику
• Втычной монтаж снижает время замены и исключает ошибки при подключении
• Компактный размер экономит место в распределительных щитах
• Устойчив к импульсным перегрузкам благодаря надёжной механике контактов
• Совместим с большинством стандартных панельных разъёмов для втычных реле

Ограничения применения

• Не работает с переменным током - только 48 В постоянного тока
• IP21 не защищает от брызг, пыли или влаги - нельзя использовать вне закрытых щитов
• Ограниченное количество контактов: 3, без возможности расширения
• Не подходит для нагрузок выше 10 А - при превышении возможен свар контактов
• Чувствителен к полярности - неверное подключение катушки не повредит реле, но не сработает

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Переключение сигналов между несколькими датчиками и контроллером
• Логическое управление световой индикацией на пульте оператора
• Разделение цепей управления и силовых контуров в панелях станков
• Замена старых реле в модернизируемых системах с сохранением существующего разъёма

Практические советы

• Перед установкой проверьте соответствие напряжения катушки - 48 В DC, не путайте с 24 В или 220 В AC
• Обязательно соблюдайте полярность: красный провод - "+", черный - "-"
• Используйте разъём с тем же числом контактов и шагом - несовместимые базисы не позволят вставить реле
• При многократном включении нагрузки >5 А рекомендовано применять фрикционные или RC-цепочки для гашения дуги
• Если индикатор не горит при подаче напряжения - проверьте целостность цепи управления и полярность
• Для долговечности не нагружайте контакты на пределе - лучше работать с запасом 20–30%
