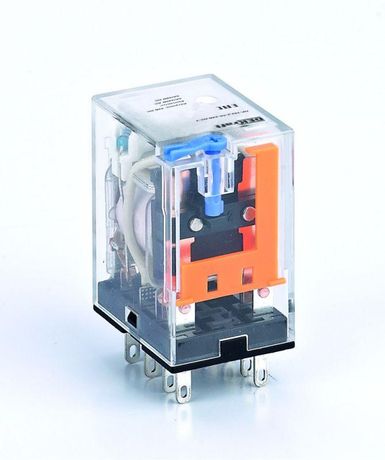

Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 110В DC ПР-102 - 23845DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 110 В. Благодаря двум переключающим контактам, светодиодной индикации и тестовой кнопке, ПР-102 удобно применять в системах автоматизации, где важна визуальная диагностика и надёжность в условиях частых включений.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между контроллером и исполнительными устройствами. Подходит для управления маломощными нагрузками: клапанами, световыми индикаторами, маленькими двигателями, соленоидами. Часто применяется в панелях управления станков, конвейеров, системах вентиляции и автоматики зданий. Особенно эффективно в сценариях, где требуется часто включать/выключать нагрузку и оперативно проверять работоспособность реле без демонтажа.

Технические характеристики

• Напряжение управления: 110 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество контактов: 2 переключающих (NO+NC)
• Тип контактов: одинарные, моностабильные - возвращаются в исходное положение после снятия напряжения
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Функция TEST: кнопка имитирует срабатывание реле для проверки состояния контактов
• Степень защиты: IP21 - защищён от вертикально падающих капель воды и доступа пальцев к токоведущим частям
• Способ монтажа: втычной, совместим с DIN-рейкой и монтажными панелями
• Подключение: штепсельное (разъёмное) - реле вставляется в базовый разъём
• Полярность: определённая - необходимо соблюдать правильное подключение + и –

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на стандартную DIN-рейку шириной 35 мм через втычной фиксатор. Для работы необходима специальная базовая платформа (не входит в комплект) - она обеспечивает электрический контакт и механическую фиксацию. Установка занимает несколько секунд: просто вставьте реле до щелчка. Разъёмное подключение позволяет заменить реле без перепайки проводов. Обязательно используйте базу, соответствующую типу ПР-102 - другие модели из серии несовместимы.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для промышленного оборудования. Защита IP21 предотвращает случайный контакт с токоведущими элементами и защищает от конденсата. Напряжение 110 В DC находится в безопасном классе SELV (ограниченного напряжения). Рекомендовано использование в закрытых распределительных щитах, где исключён доступ к токоведущим частям.

Преимущества

• Встроенная LED-индикация сразу показывает, включено ли реле - снижает время диагностики
• Кнопка TEST позволяет проверить работу контактов без отключения питания - повышает доступность обслуживания
• Компактный корпус экономит место в щите - идеально для плотной компоновки
• Штепсельное подключение ускоряет замену - не нужна отвертка для отсоединения проводов
• Устойчиво работает при частых переключениях - срок службы выше, чем у обычных реле аналогичной мощности

Ограничения применения

• Не предназначен для коммутации переменного тока - только постоянный ток 110 В
• Запрещено использовать вне закрытых щитов - степень защиты IP21 не защищает от брызг, пыли или влаги
• Обязательно соблюдение полярности: неверное подключение катушки не вызовет срабатывания, но может повредить внутреннюю схему
• Номинальный ток 5 А - нельзя подключать нагрузки выше этого значения, даже кратковременно
• Не поддерживает многоконтактные режимы - все контакты одинарные, без дублирующих пар

Примеры использования

• Управление сигналом тревоги в пульте контроля станка - реле ПР-102 получает команду от ПЛК и включает звуковой индикатор
• Переключение режима работы насоса в системе водоснабжения - один контакт включает насос, второй - индикатор состояния
• Автоматическое отключение освещения в помещении по таймеру - реле замыкает цепь при активации
• Контроль работы терморегулятора - реле включает нагреватель при достижении заданной температуры

Практические советы

• Перед первым запуском проверьте полярность: красный провод - плюс, чёрный - минус. Перепутали - реле не сработает, но не выйдет из строя
• Для быстрой замены всегда держите запасную базу и два реле ПР-102 - одна единица в работе, вторая - в резерве
• При использовании в вибрационных средах (например, на станках) убедитесь, что реле плотно зафиксировано в базе - плохой контакт вызовет ложные срабатывания
• Используйте кнопку TEST ежемесячно - это профилактика отказов. Если светодиод горит, а контакты не замыкаются - реле требует замены
• Не устанавливайте рядом с источниками тепла - температура выше +60 C снижает срок службы катушки
