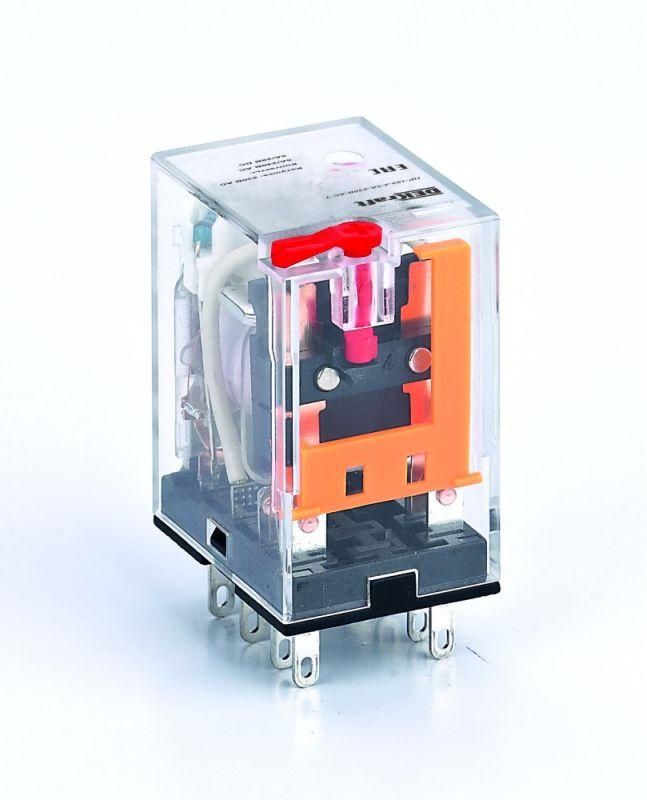

Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 127В AC ПР-102 - 23863DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с индикацией состояния и тестовой кнопкой. Подходит для автоматизации оборудования, где требуется надёжное управление нагрузкой до 5 А при переменном напряжении 127 В. Артикул 23863dek.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором, таймером) и исполнительными элементами - моторами, клапанами, светильниками, нагревательными элементами. Номинальный ток 5 А позволяет управлять нагрузками средней мощности, которые требуют частых включений и выключений. Устройство особенно удобно в системах, где важна визуальная диагностика работы - например, в пультах управления, распределительных щитах, станках и конвейерах.

Технические характеристики

• Номинальное напряжение катушки: 127 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 2 (нормально замкнутые и нормально разомкнутые - не указаны, тип контакта одинарный)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: светодиодный индикатор, горит при наличии напряжения на катушке
• Функция TEST: кнопка для принудительного включения контактов без подачи напряжения на катушку
• Степень защиты: IP21 - защита от доступа пальцев и капель воды, падающих вертикально
• Подключение: штепсельное (втычное), через разъём
• Способ монтажа: на DIN-рейку или монтажную панель
• Поляризация: свободная - можно подключать любым способом, полярность не важна

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с большинством стандартных DIN-реек шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Разъёмное подключение позволяет легко менять реле без отпаивания проводов. Для подключения используйте кабели сечением до 1,5 мм2. Убедитесь, что высота корпуса (обычно около 45–50 мм) не препятствует закрыванию крышки щита. Кнопка TEST расположена на лицевой стороне - её можно нажать даже при установленном реле.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для бытовых и промышленных применений. Степень защиты IP21 обеспечивает безопасную работу в помещениях с невысокой влажностью - например, в цехах, офисах, лабораториях. Не предназначен для установки вне помещений, в условиях постоянной запылённости или воздействия брызг воды. Соответствие стандартам IEC 60947-5-1 предполагается, но явно не указано - рекомендуется проверить сертификаты производителя при использовании в регулируемых отраслях.

Преимущества

• LED-индикация сразу показывает, включено ли реле - снижает время диагностики
• Кнопка TEST позволяет проверить целостность контактов без подачи напряжения - повышает безопасность обслуживания
• Штепсельное подключение ускоряет замену и ремонт
• Компактные габариты позволяют экономить место в щитах
• Свободная полюсность упрощает подключение - не нужно следить за полярностью

Ограничения применения

• Не применяется в сетях выше 127 В - риск пробоя изоляции катушки
• IP21 не допускает использование во влажных, пыльных или наружных условиях
• Нет нормально открытых контактов - нельзя выбрать конфигурацию NO/NC; все контакты одинарные и переключаемые
• Не рассчитано на импульсные нагрузки выше 5 А - возможен свариваемый контакт при старте двигателей
• Не подходит для управления силовыми цепями более 1 кВт при 127 В

Примеры использования

• Управление освещением в автоматических системах
• Коммутирование сигналов от контроллеров к пневматическим клапанам
• Переключение режимов работы станков (быстрый / медленный ход)
• Интерфейс между слаботочным PLC и реле большой мощности
• Системы аварийной сигнализации с визуальным подтверждением активации

Практические советы

• Проверьте соответствие напряжения сети 127 В - подключение к 220 В вызовет выход реле из строя
• При монтаже на DIN-рейку убедитесь, что рядом достаточно места для открытия крышки щита - корпус выступает вперед
• Используйте тестовую кнопку перед каждым плановым обслуживанием - это поможет выявить “зависшие” контакты
• Не затягивайте провода слишком сильно - разъём чувствителен к механическому усилию
• Заменяйте реле при появлении трещины на корпусе или при отказе индикации - даже если контакты работают, внутренняя изоляция могла деградировать
