Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 6В DC ПР-102 - 23835DEK APC

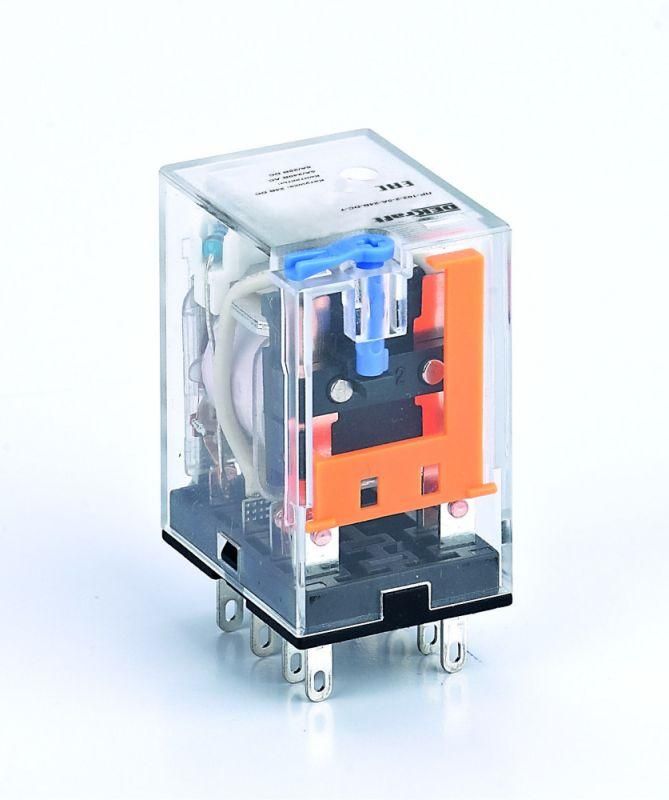

Промежуточное реле ПР-102 от DEKraft - компактное устройство с двумя переключающими контактами на 5 А и питанием 6 В постоянного тока, оснащённое светодиодной индикацией и тестовой кнопкой. Подходит для управления слаботочными нагрузками в автоматических системах, где важны надёжность и удобство диагностики.

Назначение и область применения

Промежуточное реле ПР-102 используется для коммутации цепей малой мощности в системах автоматизации. Его применяют для передачи управляющего сигнала между контроллером и исполнительными устройствами - например, соленоидами, маломощными насосами, световыми индикаторами или другими реле. Частые включения и отключения не снижают срок службы устройства благодаря прочной контактной группе.

Технические характеристики

• Напряжение питания: 6 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество контактов: 2 переключающих (NO + NC)
• Тип управления: моностабильное (обычное реле - возвращается в исходное положение после снятия напряжения)
• Полярность: определённая - важно соблюдать правильное подключение "+" и "-" к катушке
• Индикация: встроенный светодиод горит при включенном состоянии реле
• Защита: IP21 - защищает от вертикально падающих капель воды и доступа пальцев к опасным частям
• Способ монтажа: втычной - устанавливается в панель или на DIN-рейку через специальный держатель
• Подключение: штепсельное - контакты и катушка подключаются через разъём, без пайки

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми стандартными разъёмами типа “B4” или аналогичными, используемыми для втычных реле. Установка происходит легко: реле просто вставляется в панельный держатель или крепится на DIN-рейку. Разъём обеспечивает быстрый демонтаж без инструментов - удобно при замене или обслуживании. Обратите внимание: посадочные гнёзда должны соответствовать габаритам реле - внешние размеры рассчитаны под типовые решения для серий DEKraft.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP21 гарантирует безопасную работу в помещениях с нормальной влажностью - не рекомендовано для открытых площадок, сырых цехов или зон с брызгами воды. Контакты выдерживают ток до 5 А, что допустимо для большинства слаботочных задач, но не для силовых цепей выше этого значения.

Преимущества

• LED-индикация сразу показывает, включено ли реле - упрощает диагностику без измерительных приборов
• Кнопка TEST позволяет проверить работу контактов без подачи управляющего сигнала - экономит время при наладке
• Штепсельное подключение исключает необходимость пайки и снижает риск ошибок при сборке
• Компактный корпус занимает мало места - идеально для плотных распределительных щитов
• Устойчивость к механическим воздействиям - надёжно работает даже при вибрациях на оборудовании

Ограничения применения

• Не предназначен для переменного тока - только 6 В постоянного тока; использование на AC повредит катушку
• IP21 не обеспечивает защиту от пыли и брызг - нельзя применять во влажных, запылённых или наружных условиях
• Ограниченный ток - 5 А недостаточно для двигателей, нагревателей или мощных соленоидов
• Чувствителен к полярности - неверное подключение катушки не вызовет срабатывание, но может повредить внутреннюю схему
• Не имеет дополнительных контактов (например, NO-only) - только два переключающих, что ограничивает гибкость схем

Примеры использования

• Управление клапанами в системах автоматического полива
• Переключение сигналов между PLC и индикаторами на станках
• Коммутирование датчиков и реле в пультах управления
• Логические цепи в малогабаритных щитах с микроконтроллерами
• Замена старых реле в модернизируемых системах с сохранением разъёмного интерфейса

Практические советы

• Проверьте полярность перед первым включением - красный провод обычно "+", чёрный "-".
• Используйте только оригинальные держатели для ПР-102 - несовместимые гнёзда могут деформировать контакты.
• При использовании в вибрирующей среде - закрепите реле дополнительно хомутами, чтобы предотвратить самопроизвольное выпадение.
• Тестовая кнопка активирует контакты вручную - её можно использовать для проверки работы нагрузки без запуска всей системы.
• Если светодиод не горит при подаче 6 В - проверьте целостность цепи управления и наличие напряжения на входе катушки.
• Не забудьте про тепловую нагрузку - при длительной работе в замкнутом пространстве возможен перегрев, особенно при токе близком к 5 А.
