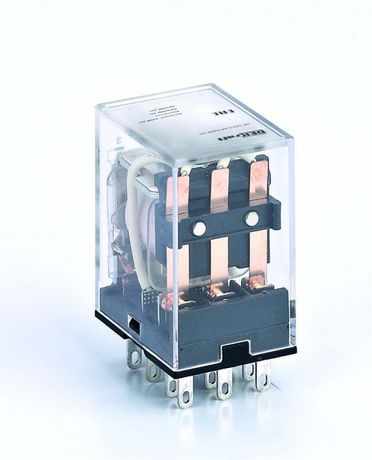

Промежуточное реле 3 конт. с LED инд. 5А 6В DC ПР-102 | 23868DEK DEKraft APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 6 В и нагрузкой до 5 А. Светодиодная индикация и втычной монтаж делают его удобным для автоматизации и панельного оборудования. Артикул 23868dek.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, контроллером или датчиком) и исполнительными элементами - моторами, клапанами, световыми индикаторами или другими реле. Подходит для систем, где требуется изолированное включение/выключение нагрузки с частыми циклами работы. Часто применяется в панелях управления, станках, конвейерах, системах автономного освещения и маломощной автоматике.

Технические характеристики

• Напряжение управления: 6 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 3 (нормально замкнутые и нормально разомкнутые - совмещённые в одном корпусе)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Полярность: определённая - необходимо соблюдать правильное подключение + и –
• Индикация: светодиод горит при наличии напряжения на катушке
• Степень защиты: IP21 - защита от доступа пальцев и капель воды, падающих вертикально
• Способ монтажа: втычной (вставляется в панельный разъём)
• Подключение: штепсельное (разъёмное), без проводов к самому реле

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается в специальный разъём, закреплённый на DIN-рейке или монтажной панели. Разъём совместим с типовой конструкцией втычных реле. Для подключения управляющего сигнала используются два вывода на разъёме - они должны соответствовать полярности (+ и –). Нагрузка подключается к трём выходным контактам через другие выводы разъёма. Установка не требует пайки или зажимов - достаточно плотно вставить реле в гнездо до щелчка.

Безопасность и стандарты

Реле ПР-102 соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP21 обеспечивает безопасную работу внутри электрошкафов, защищает от случайного прикосновения к токоведущим частям. Не предназначен для открытого монтажа или условий с брызгами, пылью или высокой влажностью вне шкафа.

Преимущества

• Светодиодная индикация позволяет визуально отслеживать состояние реле без тестирования мультиметром
• Втычной монтаж ускоряет замену и обслуживание - не нужно отсоединять провода
• Компактный размер экономит место в распределительных шкафах
• Три переключающих контакта позволяют управлять несколькими цепями одним устройством
• Устойчив к импульсным помехам благодаря внутренней гашению дуги

Ограничения применения

• Не работает при переменном токе - только при постоянном токе 6 В
• Полярность обязательна: неверное подключение катушки повредит реле
• Защита IP21 не допускает использование во влажных, пыльных или наружных условиях
• Номинальный ток 5 А - не подходит для мощных двигателей, нагревателей или люминесцентных ламп с высоким пусковым током
• Не имеет механической фиксации - при вибрациях рекомендуется проверить надёжность посадки в разъём

Примеры использования

• Управление 24-вольтовым соленоидом через PLC с выходом 6 В DC
• Переключение режима работы конвейера по сигналу с датчика
• Запуск вентилятора охлаждения при активации контроллера
• Индикация состояния системы через встроенный LED - видно даже в темноте
• Расширение числа выходов в панели управления с помощью нескольких реле ПР-102

Практические советы

• Проверьте полярность перед первым включением - подача напряжения с обратной полярностью может вывести реле из строя
• При использовании в вибрационных средах убедитесь, что разъём плотно закреплён и не болтается
• Для увеличения срока службы не перегружайте контакты - используйте реле только для токов ≤5 А
• LED-индикатор не является источником освещения - он служит только для диагностики
• Запасные экземпляры ПР-102 легко хранятся - они не требуют специальных условий и занимают мало места
