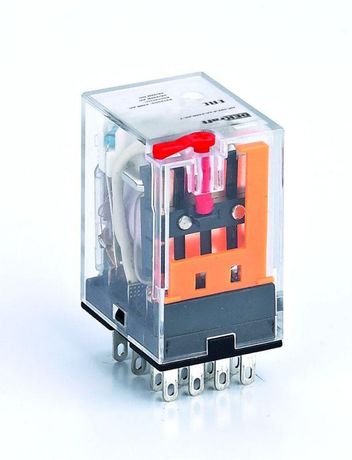

Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 127В AC ПР-102 - 23829DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в автоматических системах. С четырьмя переключающими контактами, LED-индикацией и функцией тестирования, реле ПР-102 обеспечивает надёжное управление нагрузками до 3 А при напряжении 127 В переменного тока. Артикул 23829dek подходит для монтажа на DIN-рейку и в панели с ограниченным пространством.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между контроллером и исполнительными устройствами. Подходит для задач, где требуется частое включение и отключение: системы автоматизации, пульты управления, бытовые и промышленные устройства с малой мощностью нагрузки. Например: насосы, вентиляторы, световые сигналы, клапаны, пускатели. Реле не предназначено для прямого управления силовой нагрузкой выше 3 А.

Технические характеристики

• Напряжение питания: 127 В переменного тока (AC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (тип - одинарный контакт)
• Количество нормально открытых (НО) контактов: 0 (все контакты - переключающие)
• Управление: моностабильное (при снятии напряжения - возвращается в исходное положение)
• Индикация: светодиодный индикатор состояния (горит при включенном питании катушки)
• Функция тестирования: кнопка TEST для принудительного включения контактов без подачи напряжения на катушку
• Степень защиты: IP21 (защита от пальцев и капель воды, вертикально падающих)
• Поляризация: свободная - можно подключать клеммы катушки без учёта полярности
• Способ монтажа: втычной, совместим с DIN-рейкой и монтажной панелью
• Подключение: штепсельное (разъёмное) - реле вставляется в базовый разъём

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на стандартную DIN-рейку шириной 35 мм через втычной разъём. Для работы необходима соответствующая базовая платформа (не входит в комплект). Разъёмное подключение позволяет заменить реле за несколько секунд без отсоединения проводов. Убедитесь, что выбранная база рассчитана на ток 3 А и тип контактов - 4PST (четыре переключающих). Монтаж возможен как в щитах, так и на панелях оборудования.

Безопасность и стандарты

Реле ПР-102 соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP21 допускает использование в закрытых распределительных щитах, но не рекомендует применение во влажных, запылённых или наружных условиях. Отсутствие сертификации по IEC/EN 61810-1 указано в данных - для критичных объектов проверьте соответствие проектной документации.

Преимущества

• LED-индикация сразу показывает, включено ли реле - удобно при диагностике
• Кнопка TEST позволяет проверить работу контактов без подачи напряжения - снижает риск ошибок при обслуживании
• Компактные габариты экономят место в щитах и панелях
• Штепсельное подключение ускоряет замену и ремонт
• Свободная полюсность катушки - не нужно следить за полярностью при подключении

Ограничения применения

• Не применяйте для нагрузок более 3 А - риск оплавления контактов
• IP21 не защищает от брызг, пыли, влаги - избегайте установки вне герметичных корпусов
• Нет нормально открытых контактов - все 4 контакта являются переключающими; нельзя использовать как обычный выключатель “замыкание”
• Требуется отдельная база - реле не работает без разъёмной основы
• Не предназначено для высокочастотных переключений (>1000 циклов/час) - срок службы контактов снизится

Примеры использования

• Управление освещением в автоматическом цехе через PLC
• Переключение режимов работы конвейера (быстрый/медленный ход)
• Сигнализация состояния станка (вкл./выкл.) через встроенные контакты
• Реализация логической схемы в пульте управления с несколькими выходами
• Замена старого реле в существующих системах с аналогичными параметрами

Практические советы

• Выбирайте базу с тем же числом контактов (4PST) и токовым рейтингом ≥3 А
• Проверяйте целостность контактов через кнопку TEST перед первым запуском
• Не используйте реле в средах с постоянной вибрацией - возможно самопроизвольное отключение
• При сборке щита оставляйте минимум 10 мм зазора вокруг реле для теплоотвода
• При замене - всегда отключайте питание, даже при использовании кнопки TEST
• Артикул 23829dek совместим с другими изделиями серии DEKRAFT ПР-102 - можно менять в случае отказа
