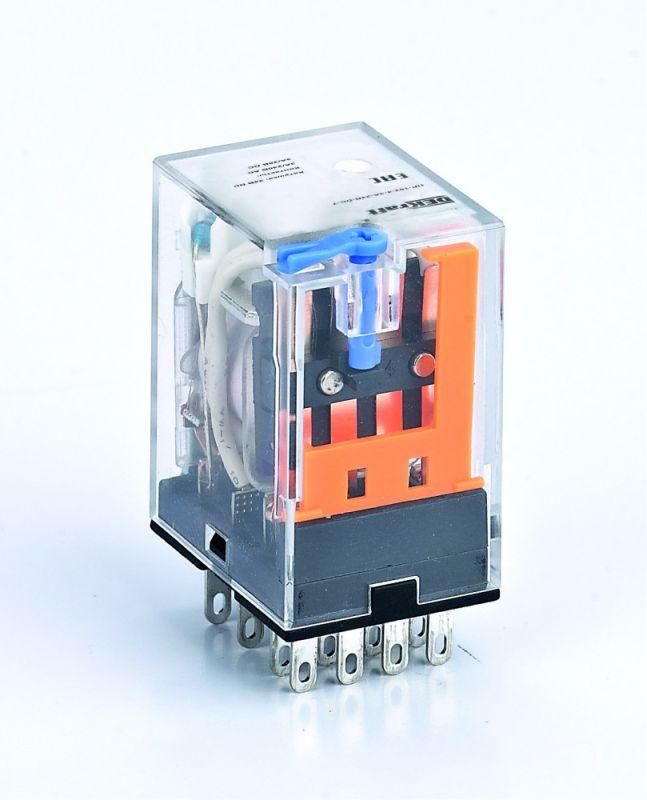

Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 127В DC ПР-102 - 23813DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 127 В. Четыре переключающих контакта, встроенный тест-кнопка и светодиодная индикация делают его удобным для автоматизации оборудования, где важна надёжность и диагностика состояния. Артикул 23813dek.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между контроллером и исполнительными устройствами. Подходит для систем, где требуется частое включение-выключение нагрузок малой мощности: пульты управления, системы автоматики, станки, конвейеры, освещение, вентиляторы. Напряжение катушки 127 В постоянного тока соответствует стандартным источникам управления в промышленной автоматике.

Технические характеристики

• Напряжение питания катушки: 127 В постоянного тока (DC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (нормально замкнутые и нормально разомкнутые - не указаны, все контакты одинарные)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Функция TEST: кнопка для ручной проверки работы контактов без внешнего управления
• Степень защиты: IP21 - защита от доступа пальцев и капель воды, падающих вертикально
• Способ монтажа: втычной, с разъёмным подключением
• Полярность: определённая - необходимо соблюдать правильное подключение "+" и "-" к катушке

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на DIN-рейку или монтажную панель через втычной разъём. Для подключения используются штепсельные клеммы - реле легко вынимается и заменяется без отпаивания проводов. Разъём совместим с базовыми платформами стандарта для промежуточных реле типа “DIN-socket”. Убедитесь, что разъём на рейке рассчитан на 4 контакта и соответствует габаритам ПР-102. Монтаж возможен в любом положении, но избегайте установки в зонах с сильной вибрацией.

Безопасность и стандарты

Промежуточное реле ПР-102 выполнено в соответствии с требованиями к промышленному оборудованию. Степень защиты IP21 обеспечивает безопасность при использовании внутри щитов. Отсутствие сертификации по IEC/EN 61810-1 в предоставленных данных не подтверждается - рекомендуется проверить документацию производителя для применения в регулируемых отраслях.

Преимущества

• Встроенная LED-индикация позволяет сразу видеть, включено ли реле - снижает время диагностики
• Кнопка TEST даёт возможность проверить работу контактов без подачи управляющего сигнала
• Компактные размеры позволяют размещать несколько реле в ограниченном пространстве
• Разъёмное подключение ускоряет замену и обслуживание
• Надёжная коммутация до 3 А при постоянном токе - подходит для большинства слаботочных задач

Ограничения применения

• Не предназначен для коммутации переменного тока - работает только с 127 В постоянного тока
• IP21 не защищает от брызг, пыли и влаги вне закрытых щитов - не используйте в сырых или пыльных средах
• Ограниченный ток 3 А - нельзя применять для управления двигателями, нагревателями или светильниками выше 350–400 Вт при 127 В
• Обязательна соблюдение полярности: неверное подключение катушки может повредить реле
• Отсутствуют вспомогательные контакты (NO/NC) - все 4 контакта одинаковые, тип не указан, предположительно - SPDT

Примеры использования

• Управление соленоидами в пневматических клапанах
• Переключение сигналов между PLC и реле-контакторами
• Автоматическое включение/отключение насосов по сигналу датчиков уровня
• Логические схемы в пультах управления с индикацией состояния
• Замена старых реле в модернизируемых системах с сохранением разъёмного интерфейса

Практические советы

• Проверьте соответствие напряжения источника управления - даже небольшое превышение 127 В может сократить срок службы катушки
• При монтаже на DIN-рейку убедитесь, что разъём плотно зафиксирован - плохой контакт вызывает ложные срабатывания
• Используйте кнопку TEST перед запуском системы - это поможет выявить отказ контактов до начала работы
• Для долговечности не перегружайте контакты - лучше выбирать реле с запасом по току (например, 5 А вместо 3 А), если нагрузка часто включается
• При замене аналогичного реле - сравните габариты и расположение контактов, чтобы не возникло проблем с подключением
