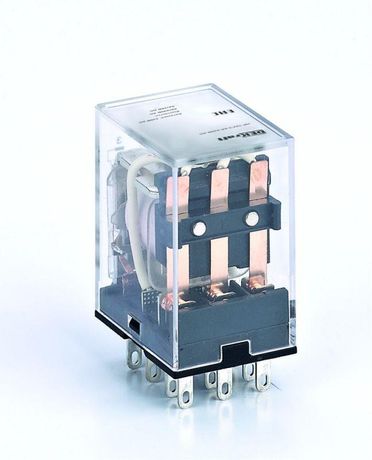

Промежуточное реле 3 контакта с LED индикацией 5А 127В DC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Реле ПР-102 обеспечивает надёжное управление нагрузками до 5 А при постоянном напряжении 127 В, а светодиодная индикация упрощает диагностику состояния.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между контроллером и исполнительными устройствами: пускателями, маломощными двигателями, клапанами, освещением. Подходит для систем с частыми включениями/отключениями - например, в конвейерах, станках, пультах управления. Устройство не предназначено для прямого управления силовой нагрузкой выше 5 А - его задача - усиливать сигнал, а не переключать большие токи.

Технические характеристики

• Напряжение катушки: 127 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 3 (все - нормально разомкнутые, NO)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Полярность: определённая - необходимо соблюдать правильное подключение "+" и "-" к катушке
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Степень защиты: IP21 - защищено от вертикально падающих капель воды и доступа пальцев к опасным частям
• Способ монтажа: втычной - фиксируется в гнездо на DIN-рейке или монтажной плате
• Подключение: штепсельное (разъёмное) - контакты выводятся через стандартный разъём, не требует пайки

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми DIN-рейками стандарта EN 60715. Для установки просто вставьте корпус в направляющие рейки до щелчка. Разъёмное подключение позволяет заменить реле без отсоединения проводов - достаточно вынуть его из гнезда и вставить новое. Гнездо для монтажа обычно идет в комплекте с DIN-рейкой или продается отдельно. Убедитесь, что разъём соответствует типу ПР-102 - не все втычные разъёмы взаимозаменяемы.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP21 допускает использование в закрытых распределительных щитах, где нет брызг воды и пыли. Не предназначен для открытых площадок, сырых помещений или зон с высокой запылённостью.

Преимущества

• Светодиодная индикация сразу показывает, включено ли реле - снижает время диагностики
• Штепсельное подключение ускоряет замену и обслуживание
• Компактные габариты позволяют размещать несколько реле в одном щите
• Устойчиво работает при постоянном токе 127 В - идеально для систем на базе PLC и импульсных контроллеров

Ограничения применения

• Не применяйте для переменного тока - катушка рассчитана только на постоянный ток 127 В
• Запрещена работа при напряжении выше 127 В - возможен выход из строя катушки
• Недопустимо подключение нагрузки более 5 А - риск сваривания контактов
• IP21 не защищает от пыли и брызг - не используйте вне закрытых щитов
• Ограниченная полярность: неверное подключение катушки не повредит реле, но оно не будет работать

Примеры использования

• Управление световым индикатором на панели оператора через PLC
• Переключение режима работы насоса в системе автономного водоснабжения
• Формирование сигнала включения для пускателя большего класса
• Логическая связь между несколькими датчиками и исполнительными механизмами

Практические советы

• Проверяйте полярность перед первым включением - красный провод обычно "+", черный или синий "-"
• При использовании нескольких реле ПР-102 в одном щите учтите тепловыделение - не располагайте их слишком плотно
• Для долгой службы рекомендуется не нагружать контакты на пределе - лучше выбирать запас по току (например, 3–4 А вместо 5 А)
• Если требуется защита от скачков напряжения, параллельно катушке можно установить диод типа 1N4007
• Артикул 23874dek - единственный номер для заказа оригинального гнезда и запасных реле ПР-102 от DEKraft
