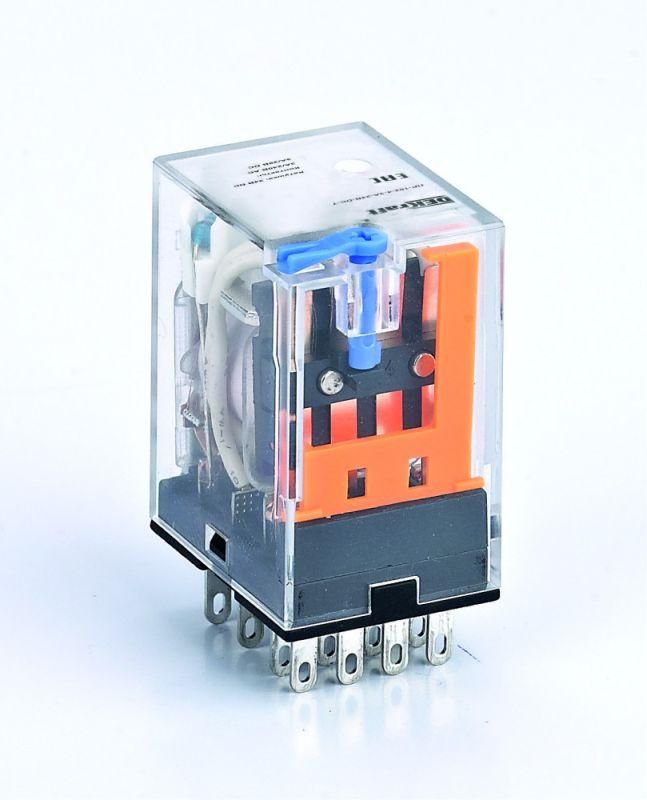

Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 48В DC ПР-102 - 23809DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 48 В. Четыре переключающих контакта, светодиодная индикация и тестовая кнопка делают его удобным для автоматизации оборудования, где важна надёжность и контроль состояния. Артикул 23809dek соответствует серийному решению ПР-102.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между контроллером и исполнительными устройствами. Подходит для систем, где требуется частое включение-выключение нагрузок малой мощности: пневматические клапаны, световые индикаторы, малые насосы, устройства автоматики на производстве. Напряжение 48 В DC характерно для промышленных систем управления, поэтому реле часто применяют в автоматизированных линиях, станках и конвейерах.

Технические характеристики

• Напряжение управления: 48 В постоянного тока (DC)
• Номинальный ток контактов: 3 А
• Количество контактов: 4 переключающих (NO/NC не указаны - все контакты одинарные, тип переключения моностабильный)
• Тип управления: моностабильное (работает при подаче напряжения, возвращается в исходное состояние при её отключении)
• Индикация: встроенный светодиод показывает активное состояние (горит при включенном реле)
• Функция TEST: кнопка для ручной проверки работы контактов без внешнего управления
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Способ монтажа: втычной (вставляется в разъём, фиксируется механически)
• Подключение: штепсельное (разъёмное), без проводов на корпусе
• Полярность: определённая - необходимо соблюдать правильное подключение + и – к катушке

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается в специальные гнёзда, совместимые с втычными реле стандарта DIL. Гнездо можно закрепить на DIN-рейке или монтажной панели. Устройство не требует пайки - достаточно правильно вставить его в разъём до щелчка. Контакты в разъёме рассчитаны на ток 3 А, поэтому не следует подключать нагрузки выше этого значения. Для замены реле просто вынимается старый модуль и вставляется новый - без инструментов.

Безопасность и стандарты

Реле ПР-102 соответствует требованиям безопасности для промышленного оборудования. Защита IP21 обеспечивает безопасную работу в помещениях с возможностью попадания конденсата, но не во влажных средах или на улице. Отсутствие взрывозащиты и высоких классов герметичности ограничивает применение в агрессивных условиях. Полярность обязательна - неверное подключение катушки может повредить внутреннюю схему.

Преимущества

• Удобная индикация: светодиод сразу показывает, включено ли реле - снижает время диагностики
• Функция TEST: возможность проверить работоспособность контактов без отключения системы
• Компактный форм-фактор: занимает мало места, подходит для плотной сборки панелей
• Быстрая замена: втычной монтаж позволяет менять реле за секунды, без демонтажа проводов
• Надёжное переключение: 4 контакта обеспечивают гибкость в схемах управления

Ограничения применения

• Не предназначен для переменного тока - работает только с 48 В DC
• Запрещено использование в условиях повышенной влажности, брызг, пыли или температур ниже 0 C без дополнительной защиты
• Недопустимо превышать ток 3 А - риск расплавления контактов и выхода из строя
• Не подходит для частотных переключений более 5–10 тыс. операций в час - срок службы снижается
• Отсутствуют вспомогательные контакты (NO/NC) - все 4 контакта одинакового типа, нельзя использовать как переключатель направления

Примеры использования

• Управление 4-мя пневмоклапанами в автоматической линии сборки
• Переключение режимов освещения на станке через PLC с выходом 48 В DC
• Контроль работы вентилятора охлаждения в шкафу управления
• Сигнализация состояния (через LED) в системе аварийного отключения

Практические советы

• Проверьте полярность перед первым включением - неверное подключение может вывести реле из строя
• Используйте гнездо с заземлением, если система требует экранирования помех
• При монтаже на DIN-рейку убедитесь, что гнездо установлено жестко - вибрации могут вызвать плохой контакт
• Для обслуживания используйте кнопку TEST перед плановым ремонтом - это сэкономит время на поиск неисправности
• Если нагрузка имеет индуктивный характер (например, катушки или двигатели), рекомендуется параллельно подключить дифференциальный диод для защиты контактов
