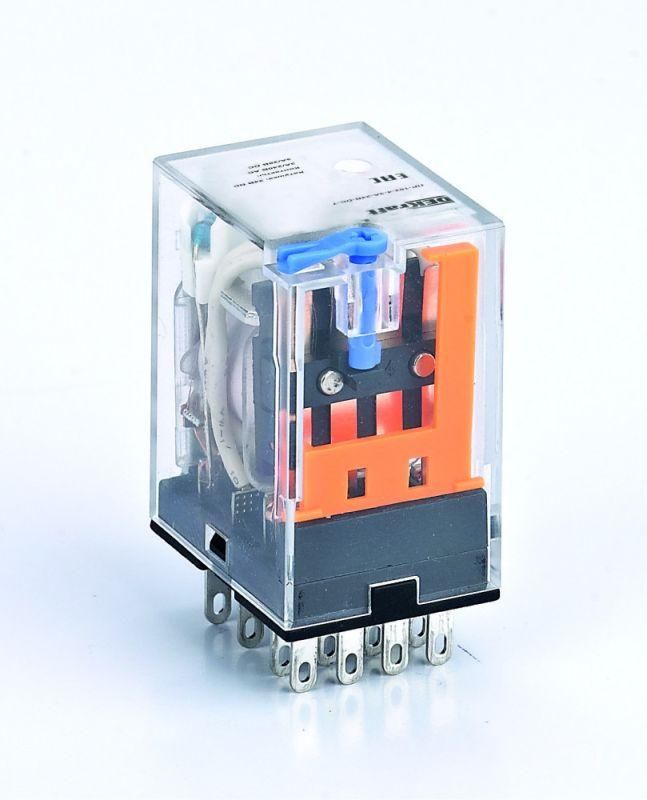

Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 6В DC ПР-102 - 23801DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением постоянным током 6 В. Четыре переключающих контакта, светодиодная индикация и тестовая кнопка делают его удобным для автоматизации систем, где важна визуальная диагностика и надёжность. Артикул 23801dek соответствует серийному решению ПР-102.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, контроллером, PLC) и исполнительными элементами малой мощности. Подходит для частых включений и отключений: системы автоматического освещения, клапаны, насосы, малые двигатели, конвейеры, панели управления. Напряжение катушки 6 В DC позволяет применять его в низковольтных системах, таких как автономные устройства, оборудование на батарейках или с преобразователями.

Технические характеристики

• Напряжение питания катушки: 6 В постоянного тока (DC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (нормально замкнутые и нормально разомкнутые - не указаны, все контакты одинарные)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Светодиодная индикация: да (горит при включенном состоянии катушки)
• Функция TEST: есть (кнопка для принудительного включения контактов без подачи напряжения на катушку)
• Способ монтажа: втычной (вставляется в панельный разъём)
• Подключение: штепсельное (разъёмное), без проводов к корпусу
• Полярность: определённая - необходимо соблюдать правильное подсоединение + и –
• Степень защиты: IP21 (защита от предметов >12,5 мм и вертикально падающих капель воды)

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается в специальный панельный разъём, совместимый с типовой конструкцией втычных реле. Монтировать можно на DIN-рейку через адаптер или прямо на монтажную панель. Разъём обеспечивает быстрый демонтаж без пайки - идеально для сервисного обслуживания. Убедитесь, что разъём соответствует габаритам ПР-102: не используйте разъёмы от других серий без проверки совпадения контактов. Катушка требует строгого соблюдения полярности - неверное подключение не повредит реле, но не сработает.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP21 допускает использование в закрытых щитах, панелях, внутри машин - но не во влажных или запылённых средах вне герметичных корпусов. Отсутствие сертификации по IEC/EN 61810 не указано - рекомендуется проверить документацию производителя для промышленных проектов.

Преимущества

• Чёткая визуализация состояния: светодиод горит только когда реле активно - легко диагностировать работу без измерительных приборов
• Функция TEST позволяет проверить целостность контактов даже при отключённом питании - снижает время ремонта
• Компактный форм-фактор - экономит место в распределительных щитах
• Штепсельное подключение - ускоряет замену и минимизирует риск ошибок при подключении
• Устойчивость к импульсным нагрузкам благодаря моностабильной конструкции

Ограничения применения

• Не предназначен для работы с переменным током - только 6 В DC
• IP21 не защищает от пыли и брызг - нельзя использовать в открытом виде на улице или в цехах с высокой запылённостью
• Нет нормально открытых контактов - все четыре контакта являются одинарными, но тип (НО/З) не указан; требуется проверка конкретного экземпляра
• Ограниченная коммутирующая способность: 3 А - не подходит для двигателей выше ~200 Вт при 6 В
• Обязательна точная полярность - при обратном подключении реле просто не сработает

Примеры использования

• Автоматизация станков: управление пневматическими клапанами через PLC с выходом 6 В DC
• Системы контроля доступа: включение замков или световых сигналов
• Лабораторное оборудование: переключение режимов измерения
• Энергоэффективные системы: управление светодиодными модулями с помощью микроконтроллеров
• Резервные цепи: резервирование каналов в пультах управления

Практические советы

• Перед установкой проверьте полярность выводов катушки - цвет проводов не всегда указывает на + и –, лучше измерить мультиметром
• При использовании в условиях вибраций убедитесь, что разъём плотно зафиксирован - втычной контакт может ослабнуть
• Для длительной работы при температуре выше +40 C рассчитывайте снижение токовой нагрузки - 3 А - максимальное значение при комнатной температуре
• Используйте кнопку TEST регулярно при плановом обслуживании - это выявляет “зависшие” контакты до отказа
• Заменяйте реле ПР-102 только аналогичным - другие модели могут иметь другую схему контактов или размеры разъёма
