Реле промежуточное JZX-22F(D) 2 конт. с инд. LED 5А 220В AC | 285285 CHINT

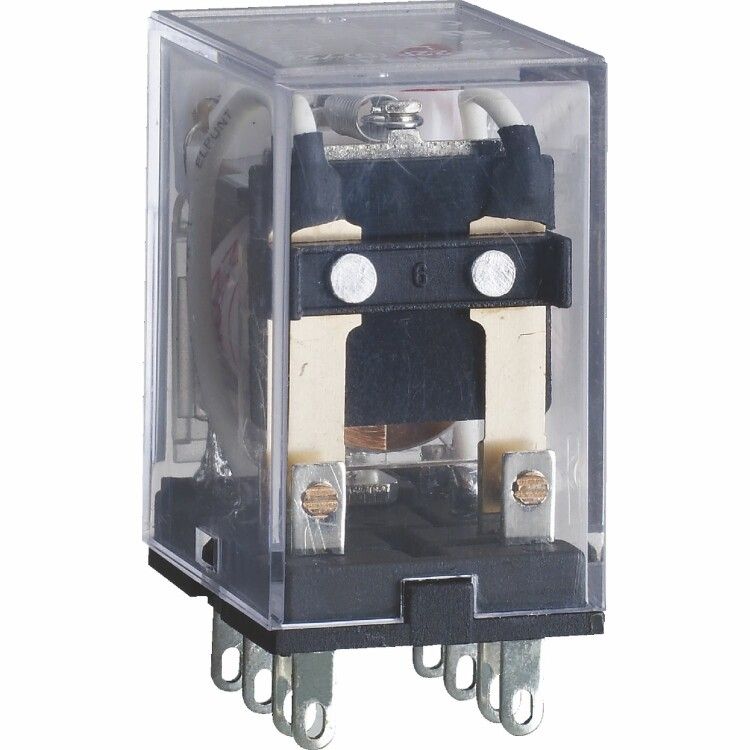

Реле промежуточное JZX-22F(D) 2 контактное с индикацией LED 5А 220В AC от бренда CHINT - устройство для управления слаботочными цепями в системах автоматизации, где требуется надёжная коммутация и визуальный контроль состояния. Артикул 285285 обеспечивает простую установку и диагностику благодаря индикации LED.

Назначение и область применения

Реле промежуточное JZX-22F(D) используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором, таймером) и исполнительным элементом большой мощности. Оно не управляет самой нагрузкой напрямую, а усиливает сигнал, позволяя контролировать несколько цепей из одного входа. Подходит для систем освещения, вентиляции, отопления, насосов, конвейеров и другого инженерного оборудования в зданиях. Применяется как в бытовой, так и в промышленной автоматике.

Технические характеристики

• Род тока: переменный (AC) - работает только на сети 220 В, не совместимо с постоянным током;
• Номинальное напряжение: 220 В AC - оптимально для стандартной однофазной сети;
• Номинальный ток: 5 А - максимальная допустимая нагрузка на каждый контакт;
• Количество контактов: 2 - два одинарных переключающих контакта типа NO (нормально разомкнутый);
• Количество НЗ контактов: 0 - нет контактов, замкнутых в исходном состоянии;
• Тип переключения: моностабильный - возвращается в начальное положение после снятия питания с катушки;
• Индикация: светодиод (LED) - показывает наличие напряжения на катушке, удобен для диагностики;
• Подключение: разъемное - легко монтируется на DIN-рейку через стандартную базу;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги;
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке, без учёта полярности.

Совместимость и монтаж

Реле JZX-22F(D) устанавливается на DIN-рейку шириной 35 мм с помощью стандартной основы, подходящей для всей серии JZX. Разъемное подключение позволяет менять реле без перепайки проводов - достаточно вынуть старое и вставить новое. Контакты рассчитаны на медные провода сечением до 2,5 мм2. Для подключения катушки используйте клеммы A1 и A2 - они не имеют полярности, поэтому фаза и ноль могут быть подключены в любом порядке. Индикация LED светится при наличии напряжения на катушке - это помогает проверить работу управляющего устройства без тестера.

Безопасность и стандарты

Реле соответствует требованиям IEC/EN 60947-5-1 для промежуточных реле. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды, пыли или агрессивных сред. Устройство не предназначено для работы во взрывоопасных зонах, в условиях высокой влажности или на открытом воздухе.

Преимущества

• Удобная индикация LED - сразу видно, включено ли реле;
• Разъемное подключение - быстрая замена без демонтажа проводки;
• Высокая механическая долговечность - рассчитано на большое количество коммутаций;
• Отсутствие НЗ контактов упрощает проектирование схем - все контакты работают только на включение;
• Свободная полюсность катушки - снижает риск ошибки при монтаже.

Ограничения применения

• Не использовать в цепях постоянного тока - только переменный ток 220 В;
• Нельзя применять в помещениях с повышенной влажностью, пылью или агрессивной средой - IP20 недостаточно;
• Максимальная нагрузка - 5 А на контакт; при больших токах нужен силовой контактор;
• Не рекомендуется для частых включений/выключений свыше 1000 раз в час - возможен перегрев катушки;
• Не предназначен для управления двигателями с высоким пусковым током - требуются специализированные реле или контакторы.

Примеры использования

• Управление группой светильников через PLC в системе умного дома;
• Включение вентилятора в системе кондиционирования по сигналу термостата;
• Коммуникация между датчиком движения и розеткой в системе освещения коридора;
• Автоматическое включение насоса в системе водоснабжения по команде от уровня воды.

Практические советы

• Проверьте посадочные габариты перед покупкой - реле JZX-22F(D) совместимо с базами серии JZX, но не всегда с аналогами других брендов;
• При использовании в цепях с индуктивной нагрузкой (катушки, трансформаторы) рекомендуется установить дугогасительный конденсатор параллельно контактам для продления срока службы;
• Не перегружайте контакты - даже если нагрузка кажется малой, длительная работа на пределе 5 А сокращает срок службы;
• Индикация LED не является источником питания - она потребляет микроскопический ток и не влияет на работу цепи;
• При замене реле JZX-22F(D) 285285 на аналог - убедитесь, что тип контактов (NO) и напряжение катушки (220 В AC) точно совпадают.
