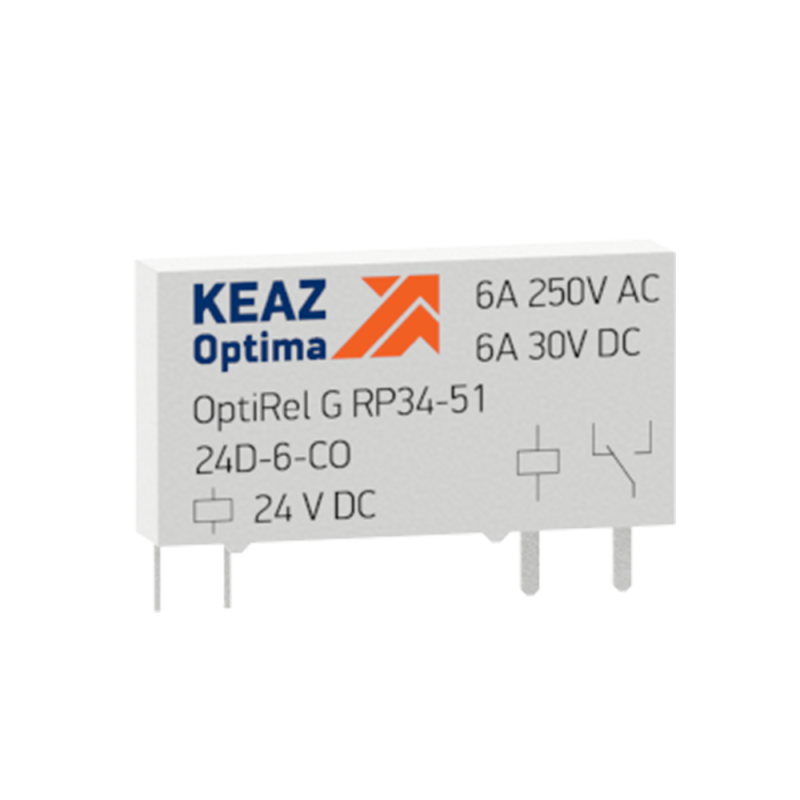

Реле промежуточное OptiRel G RP34-51-24D-6-CO - ультратонкий втычной прибор от КЭАЗ для передачи и изоляции слаботочных сигналов в автоматизированных системах. Подходит для монтажа на DIN-рейку совместно с розеткой RR93.

Назначение и область применения

Реле промежуточное OptiRel G RP34-51-24D-6-CO используется для усиления и гальванической изоляции сигналов между контроллерами (например, ПЛК), датчиками и исполнительными механизмами. Применяется в промышленной автоматике: на станках, конвейерах, пультах управления, распределительных щитах. Благодаря малой ширине (6 мм) обеспечивает высокую плотность компоновки на рейке.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип переключающего контакта: одинарный (1NO - нормально разомкнутый)
• Тип управления: моностабильное (срабатывает при подаче напряжения, возвращается при её снятии)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и –
• Способ монтажа: втычной (требует розетку RR93)
• Тип подключения: винтовые зажимы (для розетки RR93)
• Степень защиты: IP00 - без защиты от пыли и воды, работает только внутри закрытых щитов
• Контакты: сплав серебро-никель (AgNi) - устойчивы к дуговым нагрузкам и окислению

Совместимость и монтаж

Реле OptiRel G RP34-51-24D-6-CO не устанавливается напрямую на DIN-рейку. Для работы требуется розетка серии RR93 - она фиксируется на рейке, а само реле вставляется в неё сверху. Установка и замена реле возможны без отсоединения проводов. Подключаются провода к клеммам розетки RR93, а не к самому реле. Диаметр провода: до 2,5 мм2 (по рекомендациям производителя для розетки RR93).

Безопасность и стандарты

Реле соответствует требованиям IEC 61810-1 и EN 60255. Обеспечивает гальваническую изоляцию между цепью управления (24 В DC) и силовой цепью (до 6 А). Нет встроенной защиты от перегрузок или коротких замыканий - необходимо применять внешние предохранители или автоматы в цепи нагрузки.

Преимущества

• Ширина всего 6 мм - позволяет разместить до 16 реле в одном ряду на стандартной DIN-рейке 35 мм
• Износостойкие контакты AgNi - подходят для частых коммутаций и индуктивных нагрузок
• Быстрая замена - не требует перепайки или отключения проводов
• Чёткая поляризация - снижает риск неверного подключения при использовании с современными ПЛК

Ограничения применения

• Не предназначено для открытого монтажа - IP00 требует герметичного щита
• Не работает с переменным током - только 24 В постоянного тока
• Нет встроенного индикационного элемента - состояние реле не видно визуально без внешней сигнализации
• Запрещено использовать в средах с взрывоопасными газами, пылью или повышенной влажностью

Примеры использования

• Подключение выхода ПЛК к катушке магнитного пускателя 220 В AC через реле OptiRel G RP34-51-24D-6-CO
• Передача сигнала от датчика proximity (24 V DC) к входу системы сбора данных
• Изолированное управление несколькими клапанами или насосами от одного канала ПЛК

Практические советы

• Выбирайте розетку RR93 того же бренда - совместимость гарантирована, особенно по глубине посадки и контакту
• Проверьте полярность перед первым включением - неверное подключение 24 В DC может повредить внутреннюю схему
• Для нагрузок выше 5 А или с индуктивностью (электромагниты, двигатели) используйте дроссель или RC-цепочку для гашения помех
• Не затягивайте винты розетки слишком сильно - можно повредить пластиковые контакты
• При необходимости замены - выньте реле, проверьте контакты на нагар, затем установите новое - даже старое реле можно использовать повторно при хорошем состоянии контактов
