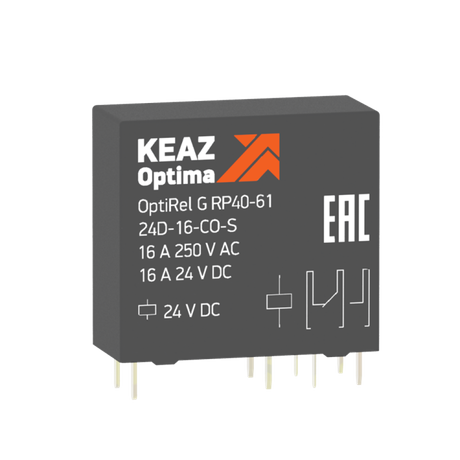

Реле промежуточное OptiRel G RP40-61-24D-16-NO-S | 281037 КЭАЗ

Реле промежуточное RP40-61-24D-16-NO-S от КЭАЗ - миниатюрное устройство для управления силовыми цепями через слаботочную логику, рассчитанное на постоянное напряжение 24 В и ток до 16 А. Применяется в системах автоматизации, где требуется надёжная гальваническая развязка и устойчивость к высоким пусковым токам. Артикул 281037 относится к серии OptiRel G, известной компактностью и высокой коммутационной способностью.

Назначение и область применения

Реле промежуточное RP40-61-24D-16-NO-S используется для передачи сигнала управления от контроллеров, PLC или кнопочных постов к мощным нагрузкам - таким как двигатели, нагреватели, световые приборы или другие реле. Обеспечивает гальваническую развязку между слаботочной цепью управления (24 В DC) и силовой цепью (до 16 А). Подходит для промышленных автоматизированных систем: станков, конвейеров, систем вентиляции, пищевого оборудования.

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контакта: один нормально разомкнутый (НО, NO)
• Тип управления: моностабильное (при снятии напряжения - возвращается в исходное состояние)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и –
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытом щите
• Контакты: изготовлены из сплава AgSnO₂ (диоксид серебра и оксид олова) - устойчивы к свариванию и подходят для нагрузок с высокими пусковыми токами

Совместимость и монтаж

Реле промежуточное RP40-61-24D-16-NO-S - втычное устройство. Для монтажа необходимо использовать розетку RR95, которая крепится на DIN-рейку. Без розетки реле невозможно установить или подключить. Установка происходит путём вдавливания реле в розетку до характерного щелчка. Для предотвращения случайного выскальзывания рекомендуется применять механический фиксатор - он продается отдельно. Подключение проводов осуществляется через винтовые зажимы на розетке RR95; сама контактная группа реле не имеет выводов для прямого подключения.

Безопасность и стандарты

Изделие соответствует требованиям к промышленному оборудованию, используемому в системах автоматизации. Отсутствие степени защиты (IP00) означает, что реле не предназначено для открытой установки - использование вне шкафа или в условиях запыления, влаги или механических воздействий недопустимо. Комплектуется с розеткой RR95 и фиксатором, которые совместимы с другими изделиями серии OptiRel G.

Преимущества

• Высокая коммутационная способность - 16 А при активной нагрузке благодаря материалу контактов AgSnO₂
• Компактные габариты - позволяет экономить место в распределительных щитах
• Гальваническая развязка - защищает чувствительную электронику от помех и скачков напряжения в силовой цепи
• Совместимость с универсальной розеткой RR95 - упрощает замену и обслуживание
• Устойчивость к импульсным перегрузкам - идеально для двигателей, ламп накаливания, нагревателей

Ограничения применения

• Не предназначен для установки в открытом виде - IP00 не защищает от пыли, влаги, механических повреждений
• Требует обязательного использования розетки RR95 - без неё реле нельзя смонтировать
• Чувствительно к полярности - неверное подключение 24 В DC может привести к отказу катушки
• Не имеет встроенной индикации состояния - для контроля работы нужен внешний индикатор или модуль
• Не поддерживает защиту от импульсных перенапряжений - при работе с индуктивными нагрузками требуется внешняя защита (например, варистор)

Примеры использования

• Управление пускателями двигателя насоса через сигнал от PLC
• Переключение режима работы конвейера по команде с операторской панели
• Активация системы подогрева в технологической линии при достижении заданной температуры
• Логическое управление группой светильников в цехе через релейную матрицу

Практические советы

• Всегда проверяйте полярность при подключении 24 В DC - переполюсовка может вывести катушку из строя
• Выбирайте розетку RR95 с необходимым числом контактов - она должна соответствовать количеству подключаемых проводов
• Для индуктивных нагрузок (электромагниты, реле, двигатели) обязательно устанавливайте внешнюю защиту от обратной ЭДС - например, диод или варистор параллельно нагрузке
• Фиксатор - необязательный, но крайне желательный элемент. Он снижает риск аварийного отключения при вибрациях
• При замене реле - всегда отключайте питание. Несмотря на малые габариты, реле RP40-61-24D-16-NO-S работает с током до 16 А - опасно при включенном состоянии
• Затягивайте винты зажимов на розетке с усилием, указанным в документации - переусилие повредит пластик, недостаточное - вызовет нагрев и окисление контактов
