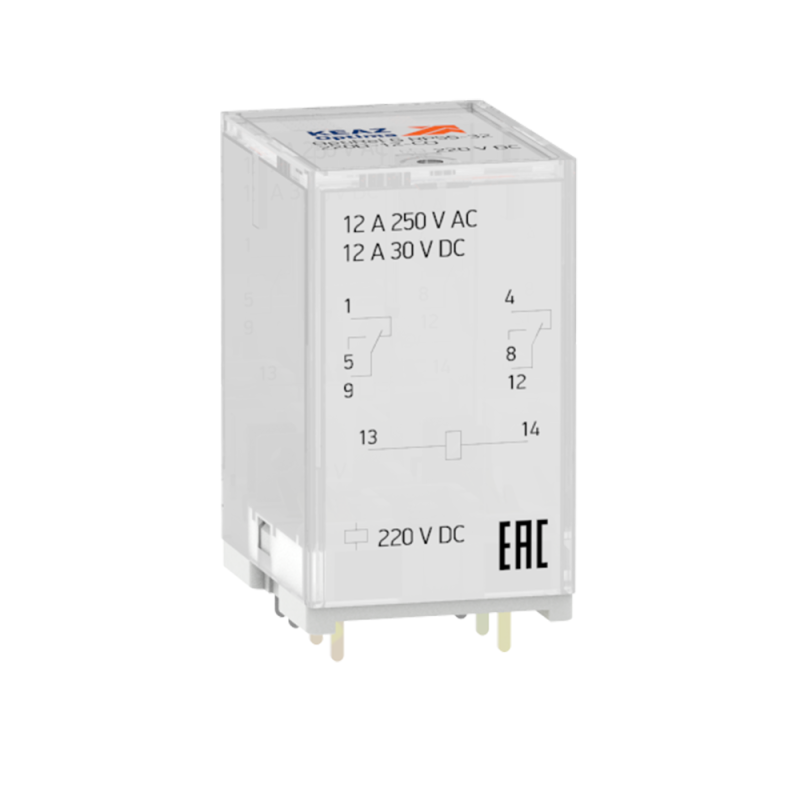

Реле промежуточное OptiRel G RP55-32-24-12-CO| 281063 | КЭАЗ

Реле промежуточное RP55-32-24-12-CO от КЭАЗ - это универсальное устройство серии OptiRel G, предназначенное для коммутации слаботочных управляющих сигналов и усиления мощности в цепях до 12 А. Подходит для монтажа на DIN-рейку в системах автоматизации, промышленных контроллеров и оборудования с частым включением нагрузок.

Назначение и область применения

Реле промежуточное RP55-32-24-12-CO используется для передачи сигнала между слаботочным управлением (например, от PLC, терморегулятора или кнопки) и силовой нагрузкой. Обеспечивает гальваническую развязку, защищая чувствительную электронику от помех и высоких напряжений. Применяется в системах управления станками, конвейерами, насосами, вентиляцией и другим оборудованием, где требуется надёжное переключение.

Технические характеристики

• Напряжение питания цепи управления: 24 В переменного тока (AC)
• Номинальный ток контактов: 12 А
• Тип контактов: двойной (2 переключающих контакта - 1 нормально разомкнутый + 1 нормально замкнутый)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия напряжения)
• Подключение: винтовые зажимы для проводов
• Полюсность: свободная - можно подключать питание любым способом, полярность не важна
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или распределительную шкаф
• Контакты: изготовлены из сплава серебро-никель (AgNi) - устойчивы к дуге, долговечны при переключении

Совместимость и монтаж

Реле RP55-32-24-12-CO предназначено для установки в розетку RR94, которая крепится на DIN-рейку. Само реле вставляется в розетку - так обеспечивается быстрый монтаж и замена без отсоединения проводов. Для надёжной фиксации реле в розетке необходимо использовать отдельный фиксатор (приобретается дополнительно). Без розетки RR94 реле невозможно смонтировать на рейку. Убедитесь, что розетка совпадает по типу - для серии OptiRel G используется именно RR94.

Безопасность и стандарты

Реле соответствует требованиям к промышленному оборудованию, используемому в системах автоматизации. Отсутствие степени защиты (IP00) означает, что устройство нельзя устанавливать в открытых местах - обязательно использование в закрытом щите. Материалы контактов и изоляции рассчитаны на работу в условиях повышенной температуры и вибраций, характерных для промышленных объектов.

Преимущества

• Высокая надёжность благодаря контактам AgNi - подходят для частых включений и нагрузок с индуктивностью
• Гальваническая развязка между управляющей цепью и нагрузкой снижает риск повреждения контроллеров
• Универсальная совместимость с розеткой RR94 - легко заменить при выходе из строя
• Свободная полюсность упрощает подключение - не нужно соблюдать полярность при подаче 24 В AC
• Широкий ассортимент опций для серии OptiRel G - возможность добавить индикацию, защиту от импульсов и другие модули

Ограничения применения

• Не предназначено для установки вне электрического шкафа - степень защиты IP00 не защищает от пыли, влаги и механических воздействий
• Требуется обязательное использование розетки RR94; без неё реле не работает
• Фиксатор для реле продается отдельно - без него возможен самопроизвольный вылет при вибрациях
• Не подходит для постоянного тока (DC) - только переменный ток 24 В AC
• Нет встроенной индикации состояния - если нужна световая сигнализация, потребуется дополнительный модуль

Примеры использования

• Управление двигателем насоса через PLC - слаботочный сигнал 24 В AC от контроллера активирует реле, которое включает силовую цепь 220 В
• Автоматическое включение вентиляции при достижении порога температуры - термостат подаёт 24 В AC на реле, реле замыкает цепь вентилятора
• Интерфейс между старым оборудованием и новой системой управления - реле служит буфером для совмещения разных уровней напряжения

Практические советы

• Выбирая реле RP55-32-24-12-CO, всегда проверяйте наличие розетки RR94 и фиксатора - они необходимы для полноценной работы
• При подключении проводов к винтовым зажимам используйте наконечники - это предотвращает ослабление контакта при вибрациях
• Для нагрузок с индуктивностью (катушки, двигатели) рекомендуется установить дополнительный модуль защиты от импульсных перенапряжений
• Запасной экземпляр RP55-32-24-12-CO лучше хранить вместе с розеткой RR94 - так замена займёт меньше времени
• Не путайте с другими реле серии - номер артикула 281063 точно указывает на эту конкретную модель с 24 В AC и 12 А
