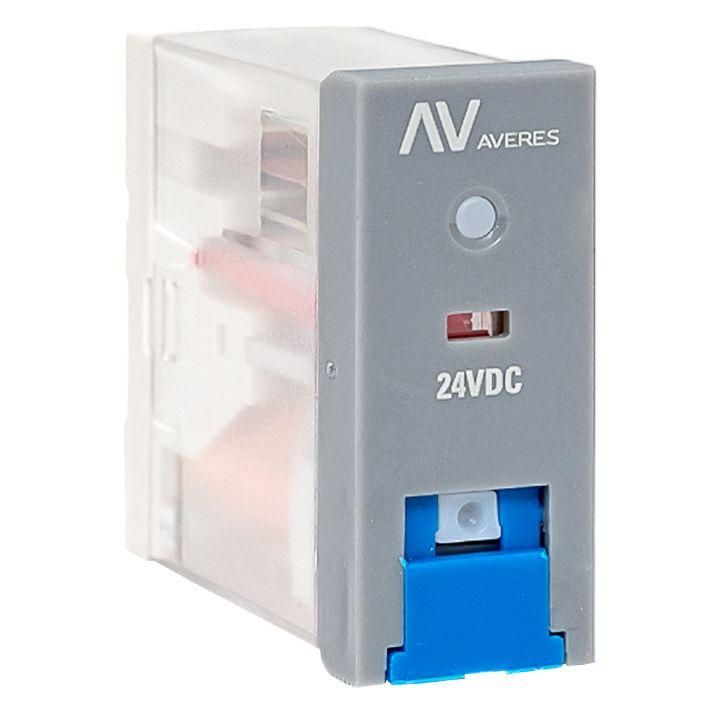

Реле промежуточное с кнопкой и мех. индикацией RPAt 25/1 12А 24В DC AVERES EKF rpat-25-1-24DC

Реле промежуточное с кнопкой и механической индикацией RPAt 25/1 12A 24В DC от EKF - это комбинированное устройство для управления слаботочными цепями с возможностью ручного тестирования и визуального контроля состояния. Модель RPAt 25/1 12A 24В DC сочетает функции реле, кнопки и индикатора в одном корпусе, что упрощает диагностику и обслуживание систем на базе постоянного тока.

Назначение и область применения

Реле промежуточное RPAt 25/1 12A 24В DC используется для передачи управляющих сигналов между слаботочными цепями (например, PLC, датчиками, пультами) и силовыми нагрузками. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Подходит для автоматизации оборудования: станков, конвейеров, систем вентиляции, освещения и других решений, где требуется надёжное управление с возможностью ручного включения.

Технические характеристики

• Номинальный ток контактов: 12 А
• Тип тока: постоянный (DC), напряжение управления - 24 В
• Количество переключающих контактов: один, тип - двойной контакт (1H - нормально разомкнутый)
• Тип действия: моностабильный (возврат в исходное состояние после снятия напряжения)
• Подключение: плоский штекерный разъём (совместим с модульными разъёмами RM4/RM5)
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Светодиодный индикатор: да - показывает наличие напряжения на катушке
• Съемные клеммы: да - позволяют легко заменить реле без перепайки проводов
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Количество НЗ контактов: 0 - только NO контакт

Совместимость и монтаж

RPAt 25/1 12A 24В DC монтируется на стандартную 35-мм DIN-рейку через совместимые модульные разъёмы RM4 или RM5. Разъём обеспечивает быстрое подключение и отсоединение - достаточно вставить реле в разъём, чтобы соединились все контакты. Штекерный интерфейс позволяет менять реле без инструментов. Убедитесь, что разъём соответствует типу RPAt - не используйте разъёмы для других серий. Катушка рассчитана только на 24 В постоянного тока - подача переменного тока или другого напряжения выведет устройство из строя.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 предотвращает попадание твердых частиц размером более 1 мм, но не обеспечивает защиту от влаги - не применять во влажных средах, на улице или в местах с брызгами. Отсутствие НЗ контактов снижает риск аварийного срабатывания при отказе, так как контакт всегда остаётся разомкнутым при отключении.

Преимущества

• Интегрированная кнопка - позволяет вручную проверить работу контакта без подачи сигнала с контроллера
• Светодиодный индикатор - наглядно показывает, есть ли питание на катушке, ускоряет поиск неисправностей
• Съемные клеммы - замена реле занимает несколько секунд, не требует отключения всей системы
• Свободная поляризация - не нужно следить за полярностью при подключении катушки
• Компактный форм-фактор - экономит место на DIN-рейке

Ограничения применения

• Не предназначен для работы с переменным током - только 24 В постоянного тока
• Защита IP40 не допускает использование в условиях повышенной влажности, пыли, мытья струёй воды
• Отсутствие нормально замкнутых контактов - нельзя использовать там, где нужна активная блокировка при отключении
• Максимальный ток 12 А - не подходит для управления мощными двигателями или нагревательными элементами выше этого значения

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Передача сигнала от PLC к стартеру насоса или вентилятора
• Контроль состояния дверных замков в системах доступа
• Индикация и ручной запуск в пультах оператора на производстве

Практические советы

• При установке на DIN-рейку убедитесь, что разъём RM4/RM5 плотно закреплён - плохой контакт вызывает перегрев
• Проверьте посадочные размеры: штекер имеет стандартные размеры для серии Averes - не совмещайте с другими брендами без проверки
• Для долгой службы не перегружайте контакты - даже при 12 А лучше работать с запасом (не более 8–9 А длительно)
• Используйте индикатор как диагностический инструмент: если светодиод горит, а контакты не срабатывают - проблема в механизме, а не в управлении
• При замене отключите питание катушки - хотя клеммы съемные, скачки напряжения при подключении могут повредить чувствительную электронику
