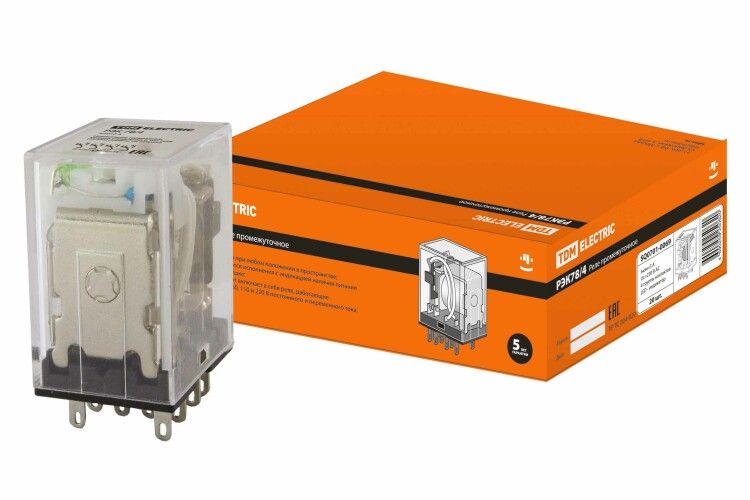

Реле РЭК78/4 с инд. 3А 230В AC | SQ0701-0069 TDM

Реле промежуточное РЭК78/4 с индикацией 3А 230В AC от TDM ELECTRIC предназначено для переключения слабых управляющих сигналов в более мощные цепи. Подходит для частых включений в системах автоматизации, где важна надежность и визуальный контроль состояния.

Назначение и область применения

Реле промежуточное РЭК78/4 с индикацией 3А 230В AC используется для управления нагрузками до 3 А при напряжении 230 В переменного тока. Его основная задача - изолировать слаботочную управляющую цепь (например, от PLC, терморегулятора или кнопки) от силовой нагрузки. Применяется в системах автоматики зданий: управление насосами, вентиляцией, отоплением, освещением, конвейерами и другим оборудованием с частыми циклами включения-выключения.

Технические характеристики

• Номинальное напряжение катушки: 230 В AC
• Контактная способность: 3 А при 230 В AC
• Индикация состояния: светодиодный индикатор горит при включенном состоянии реле
• Тип контактов: 1 нормально открытый (NO) контакт
• Максимальная коммутационная частота: до 10 000 операций в час (при номинальной нагрузке)

Совместимость и монтаж

Реле промежуточное РЭК78/4 с индикацией 3А 230В AC монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения управляющей цепи и нагрузки расположены сбоку - доступны для быстрого подключения проводов сечением до 2,5 мм2. Для подключения используйте изолированные наконечники. Индикатор позволяет визуально определить состояние реле без тестера - особенно удобно при диагностике в щитовых.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств низкого напряжения. Конструкция обеспечивает гальваническую развязку между управляющей цепью и силовым контактом. Напряжение катушки 230 В AC соответствует сетевому стандарту Европы и России. Устройство не имеет сертификации по IEC 60947-5-1, но проектировалось для аналогичных условий эксплуатации.

Преимущества

• Встроенный светодиодный индикатор показывает реальное состояние контакта - снижает время диагностики
• Высокая механическая долговечность - рассчитано на десятки тысяч коммутаций
• Устойчиво работает при постоянных включениях, что важно для систем автономного управления
• Стандартный форм-фактор для установки на DIN-рейку - совместим со всеми типовыми шкафами

Ограничения применения

• Не предназначен для работы с индуктивными нагрузками выше 3 А (например, мощные двигатели или трансформаторы)
• Не рекомендуется использовать в средах с высокой запыленностью или влагой - отсутствует защита IP
• Катушка рассчитана только на 230 В AC - нельзя подключать к постоянному току или другим напряжениям
• Нет защиты от скачков напряжения - при использовании в сети с помехами желательно применять фильтры или TVS-диоды

Примеры использования

• Управление светильниками в системе “умного дома” через контроллер
• Переключение насоса в системе отопления по сигналу от термостата
• Автоматическое включение вытяжки при срабатывании датчика CO₂
• Коммуникация между PLC и группой розеток в производственной линии

Практические советы

• При подключении нагрузки проверьте её потребляемый ток - он не должен превышать 3 А. Перегрузка сокращает срок службы контактов
• Индикатор работает только при наличии питания на катушке - если он не горит, проверьте наличие 230 В на входе катушки
• Для длительной работы в условиях вибраций закрепите реле промежуточное РЭК78/4 с индикацией 3А 230В AC плотно на рейке - используйте фиксирующие защелки
• Не заменяйте реле на другие модели без учета типа контакта и напряжения катушки - даже небольшие отличия могут вызвать отказ системы
