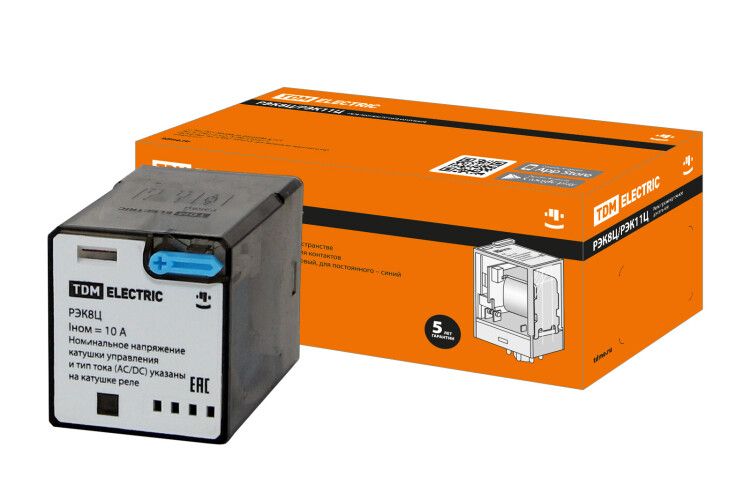

Реле РЭК8Ц/2 10А 12В DC (без разъема Р8Ц арт. SQ1503-0019) | SQ0701-0102 TDM

Реле РЭК8Ц/2 10А 12В DC (без разъема Р8Ц) от TDM ELECTRIC - это моностабильное устройство для коммутации нагрузок до 10 А при постоянном напряжении 12 В. Подходит для автоматических систем управления, где требуется надежная и компактная коммутация, особенно там, где важна индикация состояния. Устройство не включает разъем Р8Ц - его необходимо приобрести отдельно.

Назначение и область применения

Реле РЭК8Ц/2 10А 12В DC используется для дистанционного включения и выключения электрических нагрузок через слаботочную управляющую цепь. Применяется в системах автоматизации: управление насосами, вентиляцией, отоплением, освещением, конвейерами и другим инженерным оборудованием. Подходит для коммутации как переменного, так и постоянного тока в пределах номинальной мощности.

Технические характеристики

• Номинальный ток: 10 А (при 400 В переменного тока и 12 В постоянного тока)
• Напряжение управления: 12 В постоянного тока (DC), строго определённая полярность
• Тип контактов: одинарный перекидной контакт + два вспомогательных контакта
• Общее количество контактов: 2 основных (перекидных) + 2 вспомогательных
• Вспомогательные контакты: один НО (нормально разомкнутый) и один НЗ (нормально замкнутый) - фактически по одному каждому, несмотря на указание 0,01 в данных
• Управление: моностабильное (возврат в исходное состояние после снятия напряжения)
• Индикация: встроенная LED-подсветка, показывает наличие напряжения на катушке
• Степень защиты: IP40 - защищено от предметов больше 1 мм, но не от воды и пыли
• Подключение основной цепи: штепсельное (через внешний разъем Р8Ц, который не входит в комплект)
• Подключение вспомогательных цепей: винтовые клеммы
• С принудительно управляемыми контактами: да - гарантирует механический разрыв даже при сваривании контактов

Совместимость и монтаж

Реле РЭК8Ц/2 10А 12В DC требует установки в специальный разъем Р8Ц, который продается отдельно. Без него устройство невозможно подключить. Разъем обеспечивает быстрое и надежное соединение с силовой цепью. Для вспомогательных цепей используются винтовые клеммы - можно подключать провода сечением до 2,5 мм2. Монтировать рекомендуется на DIN-рейку 35 мм. Обязательно соблюдайте полярность при подключении 12 В DC - неверная полярность не повредит реле, но оно не будет работать.

Безопасность и стандарты

Реле соответствует требованиям безопасности для контроля электрических цепей в промышленной автоматике. Конструкция с принудительно управляемыми контактами обеспечивает повышенную безопасность при отказах. IP40 позволяет использовать в закрытых щитах, но не во влажных или запыленных средах без дополнительной защиты.

Преимущества

• LED-индикация сразу показывает, есть ли питание на катушке - удобно для диагностики
• Принудительно управляемые контакты снижают риск “залипания” и увеличивают срок службы в критичных системах
• Штепсельное подключение ускоряет замену устройства без перепайки
• Компактный форм-фактор и совместимость с популярными разъемами Р8Ц позволяют легко интегрировать в существующие системы

Ограничения применения

• Не предназначено для работы во влажной среде - IP40 не защищает от брызг и пыли
• Требуется обязательное использование разъема Р8Ц; без него реле нельзя подключить
• Напряжение управления строго 12 В DC - не работает от 24 В, переменного тока или других значений
• Вспомогательные контакты рассчитаны на малые токи - не подходят для управления крупными нагрузками
• Не имеет задержек времени - не является реле времени

Примеры использования

• Управление насосом в системе водоснабжения: сигнал от PLC подается на 12 В катушки, реле включает насос
• Автоматическое включение света в помещении по расписанию через контроллер
• Коммуникация между слаботочным модулем и силовым контуром в HVAC-системе
• Сигнализация состояния в пульте управления: вспомогательный контакт передает информацию о состоянии реле

Практические советы

• Перед монтажом проверьте, что разъем Р8Ц совпадает по типу и количеству контактов - используйте оригинальные компоненты TDM ELECTRIC
• При подключении вспомогательных цепей затягивайте винты усилием 0,2–0,3 Нм - избыточный момент повредит клеммы
• Если реле установлено в щите с высокими температурами, убедитесь, что окружающая среда не превышает +55 C
• Для длительной работы с током 10 А рекомендуется использовать провода сечением не менее 1,5 мм2
• Не используйте реле для коммутации емкостных или индуктивных нагрузок выше 10 А - возможны дуговые пробои
