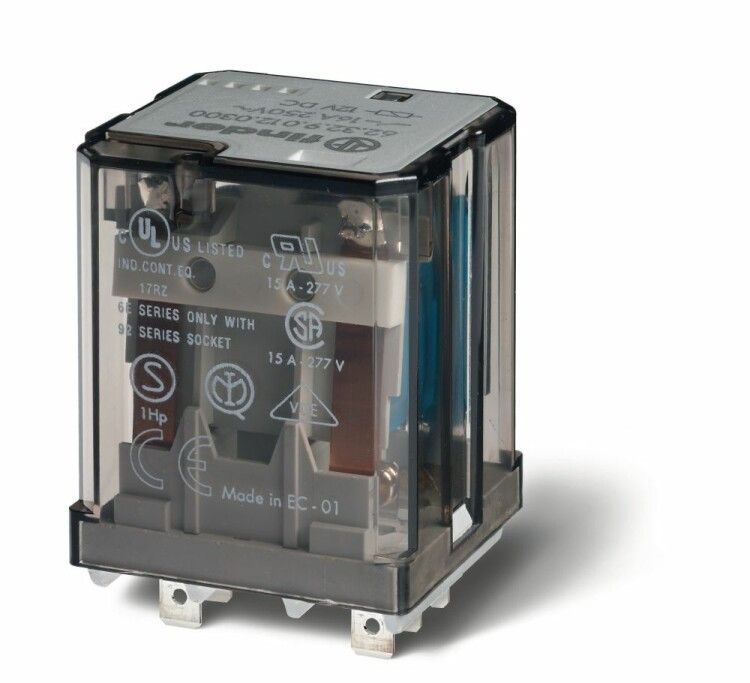

Силовое электромеханическое реле для нагрузок DC (гашение электрической дуги с помощью магнита); монтаж в розетки 92 серии | 623291104800 Finder 62.32.9.110.4800

Реле силовое электромеханическое Finder 62.32.9.110.4800 предназначено для коммутации постоянного тока в цепях до 16 А, устанавливается в розетки серии 92 или на наконечники Faston 4,8×0,5 мм. Подходит для автоматизации оборудования, где требуется надёжное управление нагрузками с высокой долговечностью контактов.

Назначение и область применения

Это промежуточное реле используется для управления мощными нагрузками постоянного тока через слаботочные сигналы. Его основная задача - изолировать управляющую цепь (катушка 110 В DC) от силовой (нагрузка до 16 А). Применяется в системах автоматизации, промышленной электронике, оборудовании с батарейным питанием, станках, конвейерах, зарядных устройствах и других решениях, где важна надёжность переключения при постоянном токе.

Технические характеристики

• Тип реле: электромеханическое, моностабильное - возвращается в исходное состояние после отключения питания катушки.
• Напряжение катушки: 110 В постоянного тока (DC).
• Контакты: 2 нормально разомкнутые (2NO), одинарные, с покрытием AgSnO₂ - устойчивы к дуге и окислению, подходят для работы с постоянным током.
• Номинальный ток контактов: 16 А при переменном токе (AC1, 250 В); 6 А при постоянном токе (DC1, 220 В).
• Подключение: плоские штекеры Faston 4,8×0,5 мм - совместимы с розетками серии 92.
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли.
• Поляризация: свободная - можно подключать катушку без учёта полярности.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность.
• Стандарты: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует требованиям безопасности для промышленных реле.

Совместимость и монтаж

Реле Finder 62.32.9.110.4800 устанавливается в розетки серии 92 (например, Finder 92.11, 92.12) или напрямую на провода с наконечниками Faston 4,8×0,5 мм. Монтаж осуществляется на печатную плату или DIN-рейку с использованием соответствующих гнезд. Для надёжного соединения используйте инструмент для обжима наконечников. Не рекомендуется использовать с клеммами меньшего размера - возможен перегрев или плохой контакт.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые гарантируют безопасность при работе с высокими токами, механическую прочность и отказоустойчивость. Контакты выполнены из серебро-оксид олова (AgSnO₂), что снижает риск сваривания при коммутации постоянного тока. Сертификация позволяет применять устройство в промышленных установках, требующих соблюдения норм IEC.

Преимущества

• Высокая долговечность контактов благодаря материалу AgSnO₂ - особенно важно при частых включениях нагрузок постоянного тока.
• Гибкая система монтажа: совместимость с розетками 92 серии и Faston-наконечниками упрощает замену и обслуживание.
• Отсутствие зависимости от полярности катушки - упрощает подключение и снижает вероятность ошибки при сборке.
• Надёжная работа при температурах до −25 C - подходит для холодных помещений и открытых площадок.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости или влаги - IP20 не обеспечивает защиту от жидкости и мелкой пыли.
• Максимальный ток при постоянном токе ограничен 6 А (при 220 В DC), даже если контакты рассчитаны на 16 А в AC1 - не превышайте этот предел!
• Не следует использовать для коммутации ёмкостных или индуктивных нагрузок выше указанных значений - возможен выход из строя контактов.
• Не подходит для монтажа в корпуса без вентиляции - при длительной нагрузке 16 А возможен нагрев, влияющий на срок службы.

Примеры использования

• Управление двигателями постоянного тока в конвейерных линиях.
• Переключение зарядных устройств для аккумуляторов 24–48 В.
• Автоматизация освещения в промышленных зонах с питанием от батарей.
• Интерфейсы между PLC и силовыми цепями в станках ЧПУ.
• Системы аварийного отключения в энергоёмком оборудовании.

Практические советы

• При подключении к нагрузкам >5 А используйте провода с сечением не менее 1,5 мм2 - минимизируйте потери и нагрев.
• Проверьте соответствие размера наконечника 4,8×0,5 мм перед установкой - некорректный размер вызывает плохой контакт и перегрев.
• Для частых включений (более 1000 раз в час) проверяйте тепловой режим - возможно потребуется принудительное охлаждение.
• Замена реле Finder 62.32.9.110.4800 на аналогичное - достаточно просто: выньте из розетки 92 и вставьте новое.
• Не применяйте в средах с химически активными газами - материал контактов может подвергаться коррозии.
