Реле тепловое для контакторов 225А-630А 350А-480А РТ-02 | 23513DEK DEKraft APC

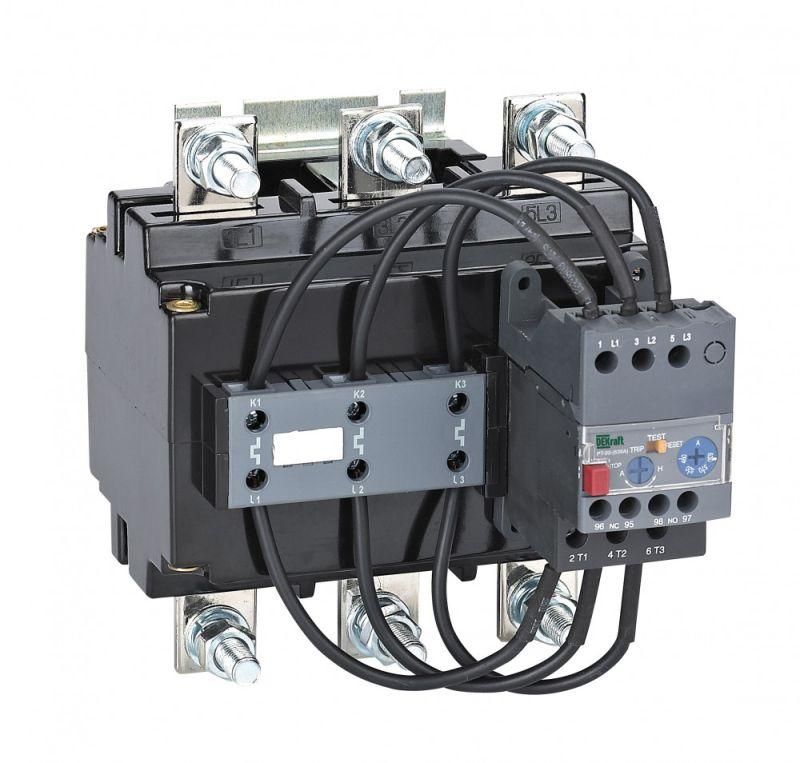

Тепловое реле РТ-02 от DEKraft предназначено для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Устройство совместимо с контакторами КМ-102 и другими моделями, рассчитанными на ток до 630 А. Артикул 23513dek обеспечивает точную замену в существующих системах управления.

Назначение и область применения

Реле РТ-02 защищает электродвигатели от повреждений, вызванных длительным превышением рабочего тока. Оно реагирует на перегрузку, асимметрию напряжения между фазами, затянутый пуск и механическое заклинивание ротора. Применяется в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах и станках с частым запуском. Подключается последовательно с контактором в цепи питания двигателя.

Технические характеристики

• Номинальный ток: 480 А - предельная уставка, при которой реле сработает при длительной перегрузке;
• Диапазон регулировки: 350–480 А - можно настроить под конкретный двигатель;
• Класс расцепления: 10A - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что позволяет избежать ложных срабатываний при пусковых токах;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Количество нормально открытых (НО) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Тип присоединения: винтовое - надёжное и проверенное соединение для мощных токов;
• Способ монтажа: непосредственное крепление или обособленное размещение - гибкая установка на DIN-рейку или отдельно;
• Гарантия: 36 месяцев - подтверждает долговечность конструкции.

Совместимость и монтаж

Реле РТ-02 проектировалось для работы с контактными аппаратами КМ-102, но также совместимо с аналогичными моделями других производителей, если соблюдены габариты и тип крепления. Монтаж возможен двумя способами:

• На специальную направляющую планку контактора - прямой щелчок, без дополнительных креплений;
• Отдельно на стену или панель - через отверстия для болтов, при этом необходимо сохранить проводку между контактором и реле.

При монтаже важно соблюдать минимальный зазор вокруг устройства для теплоотвода. Не допускается установка рядом с источниками высокой температуры или вибраций.

Безопасность и стандарты

Реле РТ-02 соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-4-1. Конструкция исключает самопроизвольное срабатывание при внешних воздействиях. Все материалы устойчивы к нагреву и химически агрессивной среде. Отсутствие открытых токоведущих частей снижает риск поражения током при обслуживании.

Преимущества

• Широкий диапазон уставок (350–480 А) - один прибор покрывает большую группу двигателей;
• Два режима восстановления - ручной (для критических условий) и автоматический (для обычных нагрузок);
• Стандартный класс 10A - оптимально балансирует чувствительность и помехоустойчивость;
• Универсальное крепление - легко адаптируется к разным шкафам и панелям;
• Индикация срабатывания - визуальный индикатор на корпусе показывает причину отключения.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не работает при постоянном токе - только для сетей переменного тока 50/60 Гц;
• Запрещена работа при температуре ниже -25C и выше +60C - требуется контроль окружающей среды;
• Не рекомендуется использовать в условиях сильной пыли или влаги без дополнительной герметизации - IP-класс не указан, значит, защита только базовая.

Примеры использования

• Промышленный конвейер с двигателем 400 А - реле настраивается на 450 А, чтобы избежать срабатывания при пуске, но защитить от заклинивания;
• Воздушный компрессор с частым включением - выбран режим автоматического восстановления после остывания;
• Центробежный насос в водопроводной станции - установлено ручное восстановление для предотвращения аварийного повторного запуска без осмотра.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя диапазону 350–480 А - если ток ниже 350 А, используйте другое реле;
• При настройке уставки используйте тестовый ток - увеличьте ток на 10% от номинала двигателя и убедитесь, что реле не срабатывает при пуске;
• После каждого срабатывания проверьте состояние контактов и степень нагрева - частые отключения указывают на проблему в сети или механизме;
• При использовании с контактами других брендов убедитесь, что расстояние между контактами и реле соответствует заводским чертежам - не допускайте перекоса при сборке;
• Обязательно подпишите место установки и уставку - это ускоряет диагностику при отказах.
