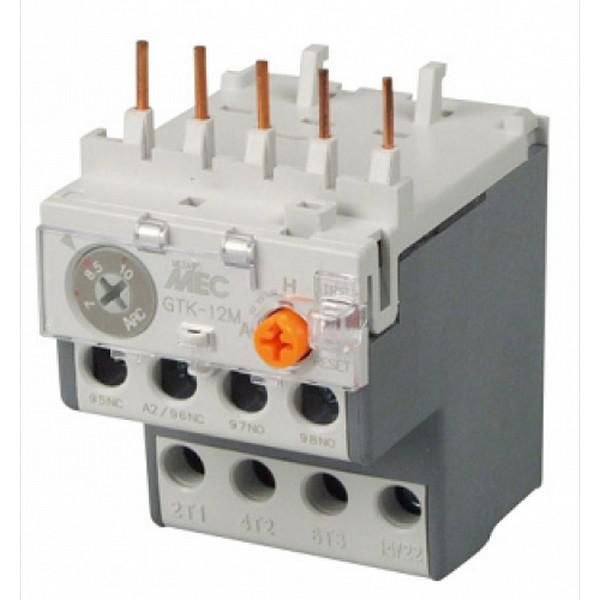

Тепловое реле GTK-12M, 2.1A, 1.6~2.5A - 1271003500 LSIS

Тепловое реле GTK-12M 2.1A 1.6~2.5A 3H - устройство защиты электродвигателей от перегрузки, совместимое с мини-контакторами LS Electric. Работает в паре с контактными аппаратами, обеспечивает надёжную термическую защиту при токах от 1,6 до 2,5 А.

Назначение и область применения

Тепловое реле GTK-12M 2.1A 1.6~2.5A 3H предназначено для защиты трёхфазных электродвигателей от длительной перегрузки и несимметричного тока. Применяется в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, компрессорах. Работает в связке с мини-контакторами, отключая цепь при превышении допустимого тока. Подходит для установки в щитах автоматизации и панелях управления.

Технические характеристики

• Номинальный ток: 2,1 А
• Рабочий диапазон тока: 1,6–2,5 А (регулируемый предел срабатывания)
• Количество полюсов: 3 - защищает все три фазы двигателя
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 660 В переменного тока
• Класс расцепления: 10А - время срабатывания при 7,2-кратном токе составляет 4–10 секунд
• Количество контактов: 1 нормально замкнутый (НЗ) - используется для сигнализации или отключения цепи управления
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: DIN-рейка 35 мм - устанавливается стандартно в распределительных шкафах
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2
• Исполнение: нереверсивное - не поддерживает управление в обоих направлениях

Совместимость и монтаж

Тепловое реле GTK-12M 2.1A 1.6~2.5A 3H монтируется непосредственно на мини-контакторы LS Electric с винтовыми зажимами. Также возможно использование отдельного монтажного основания AZ-22H, если требуется гибкая сборка или замена без демонтажа контактора. Подключение проводов - только через винтовые клеммы; не применяйте быстроразъёмные соединения. Для правильной работы необходимо соблюдать посадочные размеры контактора - реле не совместимо с моделями других производителей без адаптеров.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Класс расцепления 10А гарантирует соответствие международным нормам защиты двигателей. Отсутствие защиты от внешних воздействий (IP20) требует установки внутри закрытых щитов. Нельзя использовать в условиях повышенной запылённости, влажности или на открытом воздухе без дополнительной герметизации корпуса.

Преимущества

• Высокая точность срабатывания благодаря дифференциальному типу защиты - реагирует на imbalance тока между фазами
• Простая интеграция с популярными мини-контакторами LS Electric - снижает время монтажа
• Один встроенный контакт НЗ позволяет легко реализовать аварийную сигнализацию или блокировку
• Регулируемый порог срабатывания (1,6–2,5 А) даёт возможность точно настраивать защиту под конкретный двигатель

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - работает только в трёхфазных цепях
• IP20 исключает применение во влажных, пыльных или агрессивных средах без дополнительной защиты корпуса
• Не имеет встроенного контакта NO - для сигнала “работа” потребуется внешний элемент
• Не поддерживает реверсивное управление - нельзя использовать в системах с изменением направления вращения без дополнительной логики
• Требует ручной сброс после срабатывания - автоматический возврат невозможен

Примеры использования

• Защита трехфазного насоса мощностью 1,5 кВт в системе водоснабжения
• Обеспечение безопасности конвейерной ленты на пищевом производстве
• Автоматическое отключение вентилятора при заклинивании крыльчатки
• Подключение к панели управления станком с ЧПУ для защиты главного привода

Практические советы

• Перед установкой проверьте ток двигателя - он должен попадать в диапазон 1,6–2,5 А. Если ток выше - выбирайте другую модель.
• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано - слабое крепление вызывает нагрев и ложные срабатывания.
• После срабатывания дайте реле остыть 5–10 минут перед ручным сбросом - повторное включение сразу может повредить контакты.
• Не используйте реле в качестве единственного средства защиты - всегда комбинируйте его с автоматическим выключателем или предохранителем.
• Для удобства обслуживания рекомендуется устанавливать реле рядом с контактором, чтобы видеть состояние индикатора срабатывания.
