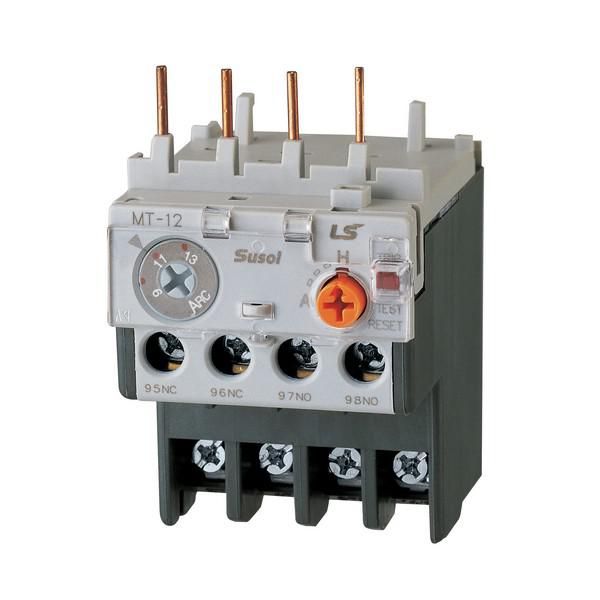

Реле защиты от перегрузки Metasol MT-12/3H 2.1А 1.6~2.5А SCREW LS Electric 1319000700 LSIS

Реле защиты от перегрузки MT-12/3H 2,1A 1,6~2,5A, с винтовым соединением от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или затяжном пуске. Артикул 1319000700 рассчитан на работу в сетях до 690 В переменного тока и устанавливается на DIN-рейку.

Назначение и область применения

Реле защиты от перегрузки MT-12/3H 2,1A 1,6~2,5A, с винтовым соединением защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току (например, при заклинивании механизма);
• обрыва одной из фаз;
• слишком долгого времени пуска (более нормального значения);
• недостаточного напряжения питания.

Подходит для установки в пускателях, щитах управления станков, насосов, компрессоров, конвейеров и других промышленных систем с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 2,1 А - максимальный ток, который реле может коммутировать без повреждений.
• Диапазон регулировки тока: 1,6–2,5 А - можно настроить под реальный рабочий ток двигателя в этом пределе.
• Напряжение: до 690 В переменного тока - совместимо с большинством промышленных сетей 380–440 В и выше.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип подключения: винтовые зажимы - надёжное соединение проводов без необходимости специальных инструментов.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления внешними цепями (например, отключение контактора или включение аварийной лампы).
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и крупным частицам, но не от пыли и влаги; требует установки внутри корпуса.
• Способ монтажа: на DIN-рейку или монтажную плату - гибкая установка в шкафах и панелях.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для реверса двигателя.

Совместимость и монтаж

Реле MT-12/3H 2,1A 1,6~2,5A, с винтовым соединением совместимо с контактными пускателями серии LC1-D и другими устройствами, соответствующими стандарту IEC 60947-4-1. Для монтажа:

• Установите реле на стандартную DIN-рейку шириной 35 мм - фиксируется щелчком.
• Подключите фазные провода к входным и выходным клеммам - используйте жилы сечением до 2,5 мм2.
• Настройте ток срабатывания вращением регулировочного винта в пределах 1,6–2,5 А - ориентируйтесь на паспортный ток двигателя.
• Подсоедините сигналы с НО и НЗ контактов к управляемому оборудованию - например, НЗ используется для отключения катушки контактора при срабатывании.

Не допускается монтаж в условиях повышенной влажности, прямого попадания воды или пыли - из-за IP20 требуется герметичный корпус.

Безопасность и стандарты

Реле MT-12/3H 2,1A 1,6~2,5A, с винтовым соединением соответствует международному стандарту IEC 60947-4-1 и имеет сертификаты UL/CSA для использования в промышленных системах. Биметаллический расцепитель обеспечивает тепловую защиту без электронных элементов - отказоустойчиво и не требует внешнего питания.

Преимущества

• Нет зависимости от сети - работает без внешнего питания благодаря механическому принципу действия.
• Простая настройка - регулировка тока срабатывания доступна без инструментов.
• Долгий срок службы - биметаллическая система не подвержена старению электроники.
• Чёткая визуальная индикация срабатывания - рычаг выступает при отключении, что позволяет быстро определить причину остановки.

Ограничения применения

• Не подходит для постоянного тока - только переменный ток (AC).
• IP20 не позволяет использовать вне электрошкафа - запрещён монтаж в сырых, пыльных или агрессивных средах.
• Нельзя применять для защиты двигателей с током более 2,5 А - превышение диапазона приведёт к неверному срабатыванию или выходу из строя.
• Не обеспечивает защиту от КЗ - обязательно нужен автоматический выключатель или предохранитель перед реле.
• Нереверсивное исполнение исключает использование в системах с реверсом двигателя.

Примеры использования

• Защита трехфазного насоса мощностью 1,5 кВт (ток ~2,2 А) в системе водоснабжения.
• Обеспечение безопасности конвейера с двигателем 2,2 кВт в пищевой промышленности.
• Автоматическое отключение вентилятора при заклинивании лопастей в HVAC-системе.
• Сигнализация обрыва фазы в станке ЧПУ через подключение НЗ контакта к световой индикации.

Практические советы

• Выбирайте реле по фактическому рабочему току двигателя - не по мощности. Уточните ток в паспорте мотора.
• При настройке тока срабатывания оставьте запас 5–10% выше номинала двигателя - чтобы избежать ложных срабатываний при пуске.
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, а перетяжка - повреждает клеммы.
• После срабатывания реле MT-12/3H 2,1A 1,6~2,5A, с винтовым соединением необходимо вручную вернуть рычаг в положение “вкл” - самовозврат отсутствует.
• Для удобства обслуживания рекомендуется использовать реле с прозрачной крышкой - в данной модели она есть, позволяя видеть состояние контактов.
