Реле тепловое NXR-25 0.16-0.25A (R) | 837106 CHINT

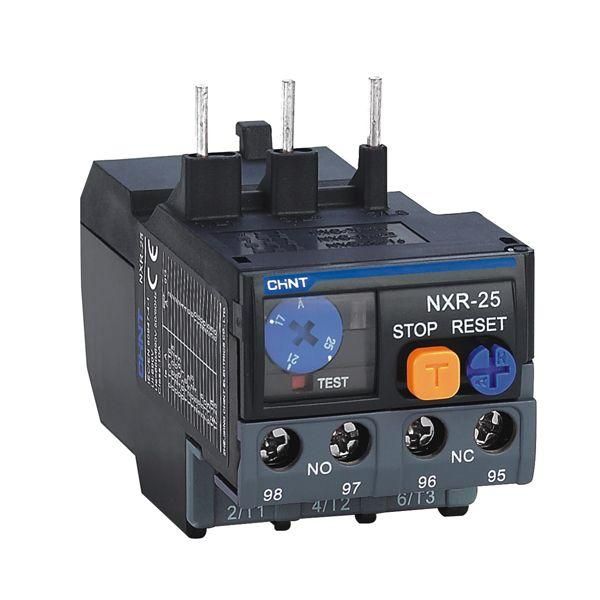

Реле тепловое NXR-25 0.16-0.25A от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель рассчитана на малые токи - от 0,16 до 0,25 А - и подходит для компактных установок, где важна точная и надёжная защита. Артикул 837106 относится к серии NXR, известной стабильностью работы в условиях промышленной эксплуатации.

Назначение и область применения

Реле тепловое NXR-25 0.16-0.25A защищает электродвигатели переменного тока с частотой 50/60 Гц от длительной перегрузки и обрыва одной из фаз. Подходит для маломощных механизмов: насосов, вентиляторов, конвейеров, станков с небольшими двигателями. Может использоваться как самостоятельное устройство или совместно с контакторами.

Технические характеристики

• Регулируемый диапазон тока: 0,16–0,25 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - обеспечивает применение в сетях с высоким напряжением, включая трёхфазные системы;
• Количество вспомогательных контактов: 4 - два нормально замкнутых и два нормально разомкнутых, подходят для сигнализации и управления;
• Класс точности: 10А - гарантирует срабатывание при токе, превышающем установленный на 10%, в течение допустимого времени;
• Способ монтажа: прямое подключение - не требует дополнительных баз или плат;
• Тип присоединения главной цепи: винтовое - надёжное и простое в обслуживании соединение проводов.

Совместимость и монтаж

Реле тепловое NXR-25 0.16-0.25A имеет прямое подключение к цепи, что исключает необходимость в дополнительных адаптерах. Главные контакты подключаются через винтовые зажимы - рекомендуется использовать провода сечением до 2,5 мм2. Устройство совместимо с контактными элементами серии NXR, а также с большинством стандартных контакторов. Для монтажа требуется свободное место около устройства - минимум 10 мм с боков для теплоотвода.

Безопасность и стандарты

Реле соответствует международным требованиям IEC 60947-4-1 и IEC 60947-5-1. Обеспечивает автоматическую и ручную возможность сброса после срабатывания. Индикатор состояния показывает, было ли срабатывание вызвано перегревом - это ускоряет диагностику отказов.

Преимущества

• Термокомпенсация - снижает влияние температуры окружающей среды на точность срабатывания;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Удобная регулировка тока - шкала доступна без демонтажа;
• Стабильная работа в широком диапазоне температур - от -25C до +60C.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не подходит для токов выше 0,25 А - использование вне диапазона 0,16–0,25 А приведёт к некорректному срабатыванию или повреждению;
• Не имеет встроенного IP-защиты - не применяется во влажных или запылённых помещениях без дополнительного кожуха;
• Требует периодической проверки контактов - окисление винтовых зажимов может привести к нагреву и ложному срабатыванию.

Примеры использования

• Защита малогабаритного насоса в системе водоснабжения с мощностью до 0,15 кВт;
• Контроль тока в приводе конвейера на пищевом производстве;
• Обеспечение безопасности вентиляционного модуля в HVAC-системах;
• Интеграция в панели управления станков с ЧПУ, где используются сервоприводы малой мощности.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 0,16–0,25 А. Превышение даже на 10% может привести к быстрому выходу из строя;
• При монтаже затягивайте винты усилием 0,5–0,7 Нм - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает резьбу;
• После срабатывания дождитесь остывания реле перед сбросом - принудительный сброс при перегреве сокращает срок службы;
• Для условий с высокой влажностью или пылью используйте реле в комбинации с герметичным щитком IP54 или выше;
• Замена реле тепловое NXR-25 0.16-0.25A возможна только аналогичной моделью - другие токовые диапазоны серии NXR не взаимозаменяемы.
