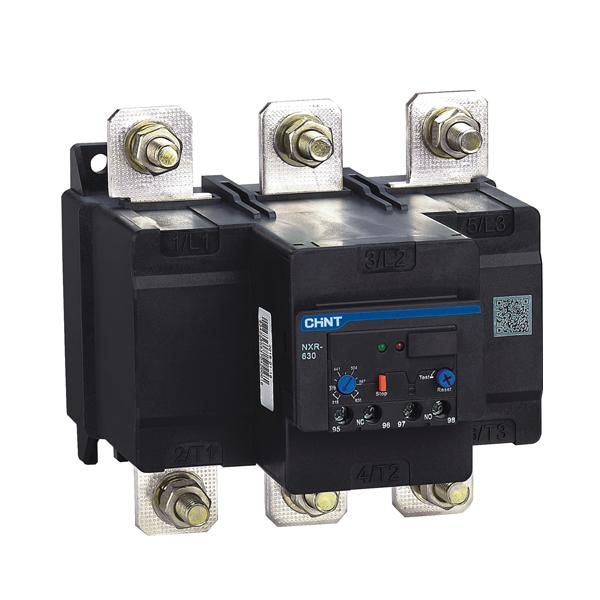

Реле тепловое NXR-630 125A-250A (R) | 837132 CHINT

Реле тепловое NXR-630 125A-250A (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель входит в серию NXR и рассчитана на токи от 125 до 250 А, что делает её подходящим решением для мощных промышленных установок. Артикул 837132 соответствует спецификациям для прямого подключения в цепях до 690 В.

Назначение и область применения

Реле тепловое NXR-630 125A-250A (R) защищает двигатели переменного тока с частотой 50/60 Гц от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для использования в системах управления насосами, компрессорами, конвейерами, вентиляторами и другим оборудованием с высокими пусковыми токами. Может работать как автономно, так и в паре с контакторами.

Технические характеристики

• Регулируемый диапазон тока: 125–250 А - позволяет точно настроить порог срабатывания под конкретную нагрузку двигателя;
• Максимальное рабочее напряжение: 690 В - обеспечивает совместимость с большинством промышленных сетей, включая трёхфазные системы с повышенным напряжением;
• Количество вспомогательных контактов: 4 - два нормально замкнутых и два нормально разомкнутых, используются для сигнализации состояния (например, “перегрузка” или “сработало”) и подключения к системам автоматизации;
• Класс точности: 10А - гарантирует срабатывание при токе, превышающем установленный на 10%, в течение допустимого времени, согласно IEC 60947-4-1;
• Способ монтажа: прямое подключение - устройство устанавливается непосредственно в цепь без необходимости внешних переходников;
• Тип присоединения главной цепи: винтовое - надёжное и проверенное соединение, требует периодической проверки затяжки.

Совместимость и монтаж

Реле тепловое NXR-630 125A-250A (R) совместимо с контактными аппаратами серии NXC и другими моделями, имеющими стандартизированные крепления. Установка выполняется путём ввода проводов в винтовые зажимы - сечение жил рекомендуется 16–70 мм2. Для правильной работы необходимо соблюдать полярность подключения фаз. Наличие четырёх вспомогательных контактов позволяет легко интегрировать реле в системы контроля и блокировки. Монтаж возможен на DIN-рейку или прямо на корпус оборудования.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-4-1. Класс точности 10A обеспечивает предсказуемую реакцию на перегрузку, снижая риск ложных срабатываний. Конструкция исключает возможность самопроизвольного включения после срабатывания - требуется ручная или автоматическая кнопка сброса.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Индикатор срабатывания - наглядно показывает причину отключения (необходимо визуальное осмотреть положение флажка);
• Выбор режима сброса: автоматический (при остывании) или ручной - гибкость для различных условий эксплуатации;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Удобная регулировка тока - шкала доступна без демонтажа устройства.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно использование автоматических выключателей или предохранителей;
• Не работает при постоянном токе - только для переменного тока 50/60 Гц;
• Требует минимального тока 125 А - не подходит для маломощных двигателей ниже этого значения;
• Чувствителен к экстремальным температурам выше +60 C - при таких условиях возможно снижение точности срабатывания.

Примеры использования

• Защита асинхронного двигателя 110 кВт на конвейере в пищевой промышленности;
• Контроль перегрузки насосной станции с напряжением 400 В и током 180 А;
• Подключение к панели управления воздушного компрессора с частотным преобразователем;
• Автоматическое отключение вентиляционного агрегата при обрыве фазы в цехе.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 125–250 А - неверный выбор приведёт к недостаточной защите или ложному отключению;
• После монтажа выполните тестовый запуск и убедитесь, что индикатор срабатывания реагирует на имитированную перегрузку;
• При использовании в условиях пыли или влаги - убедитесь, что место установки имеет достаточную степень защиты IP54 и выше;
• Регулярно проверяйте затяжку винтовых зажимов - ослабление вызывает перегрев и выход из строя;
• Для сложных систем используйте вспомогательные контакты для передачи сигнала “сработка” в SCADA или HMI-панель.
