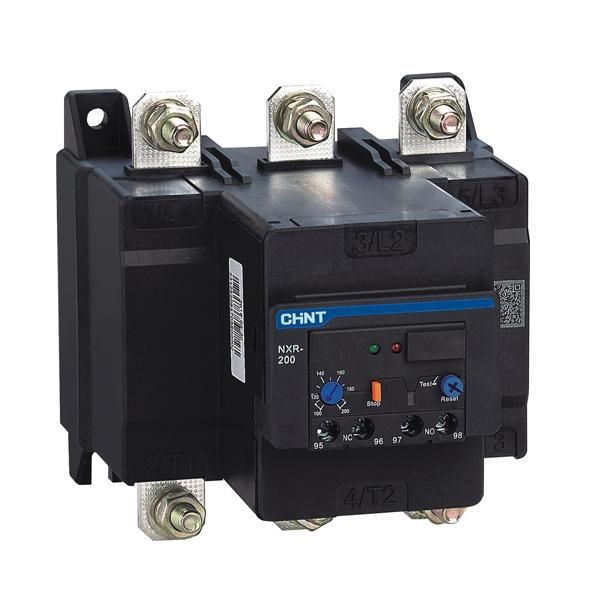

Реле тепловое NXR-200 80A-160A (R) | 837130 CHINT

Реле тепловое NXR-200 80A-160A от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы в сетях с напряжением до 690 В и током от 80 до 160 А. Это устройство из серии NXR обеспечивает надёжную работу в промышленных условиях с возможностью прямого подключения к цепи.

Назначение и область применения

Реле тепловое NXR-200 80A-160A защищает электродвигатели переменного тока от повреждений, вызванных длительными перегрузками или потерей одной из фаз. Подходит для установки в системах управления насосами, компрессорами, конвейерами, вентиляторами и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или совмещаться с контакторами.

Технические характеристики

• Регулируемый диапазон тока: 80…160 А - позволяет настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - поддерживает применение в высоковольтных промышленных сетях;
• Количество вспомогательных контактов: 4 - два нормально замкнутых и два нормально разомкнутых, для сигнализации и управления;
• Класс точности: 10А - гарантирует срабатывание при токе 10-кратном от установленного значения за время не более 10 секунд;
• Способ монтажа: прямое подключение - устройство устанавливается непосредственно в цепь без необходимости внешних переходников;
• Тип присоединения главной цепи: винтовое - надёжное и проверенное соединение, подходящее для медных проводников сечением до 25 мм2.

Совместимость и монтаж

Реле тепловое NXR-200 80A-160A совместимо с контактными аппаратами серии NXC и другими моделями, имеющими соответствующий крепёж. Монтаж выполняется путём вставки в направляющие на DIN-рейке или прямого закрепления на панели. Главная цепь подключается через винтовые зажимы - перед подключением необходимо отключить питание и затянуть клеммы усилием 1,5–2 Нм. Устройство не требует внешнего питания - работает за счёт теплового расширения биметаллической пластины.

Безопасность и стандарты

Реле тепловое NXR-200 80A-160A соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обладает сертификацией CE и RoHS. Конструкция исключает самопроизвольное открытие контактов при вибрации и температурных колебаниях.

Преимущества

• Автоматический и ручной сброс - можно выбрать режим восстановления после срабатывания;
• Индикация срабатывания - визуальный сигнал (выступающий флажок) показывает причину отключения;
• Термокомпенсация - автоматическая корректировка чувствительности при изменении окружающей температуры;
• Стабильная работа при перепадах температуры - не требуется регулировка при смене сезона;
• Высокая механическая прочность корпуса - выдерживает условия производства с пылью, влагой и вибрацией.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не заменяет устройства защиты от КЗ - обязательно использовать вместе с предохранителем или автоматическим выключателем;
• Не рекомендуется для сред с агрессивными газами, паром или маслом - не имеет взрывозащиты;
• Установка должна осуществляться в вертикальном положении +-15° - иначе возможно снижение точности срабатывания.

Примеры использования

• Защита насосов в системах водоснабжения с мощностью 15–30 кВт;
• Контроль нагрузки на конвейерах в пищевой и химической промышленности;
• Обеспечение безопасности вентиляционных установок в крупных объектах;
• Подключение к пускателям в щитах управления станков ЧПУ.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 80–160 А - при меньших токах используйте другую модель серии NXR;
• При настройке тока срабатывания ориентируйтесь на номинальный ток двигателя, указанный в паспорте - не превышайте его более чем на 10 %;
• После срабатывания дождитесь остывания биметаллической пластины (до 5 минут) перед сбросом - иначе возможны ложные срабатывания;
• Проверяйте состояние винтовых клемм каждые 6 месяцев - особенно в условиях вибрации;
• Для удобства обслуживания комбинируйте NXR-200 80A-160A с контакторами CHINT NXC - они имеют одинаковый крепёж и цветовое оформление.
