Реле тепловое NR2-200 80-125A (R) | 268295 CHINT

Реле тепловое NR2-200 80-125А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы в сетях с напряжением до 690 В. Модель рассчитана на токи от 80 до 125 А и подходит для установки в составе пускателей или как самостоятельное устройство.

Назначение и область применения

Реле тепловое NR2-200 80-125А (R) защищает двигатели переменного тока с частотой 50/60 Гц от длительных перегрузок и потери одной из фаз. Подходит для промышленного оборудования: насосов, компрессоров, конвейеров, вентиляторов и других устройств с асинхронными двигателями. Может использоваться как часть контактного аппарата или устанавливаться отдельно.

Технические характеристики

• Диапазон регулировки тока: 80–125 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандартным требованиям к защите двигателей;
• Максимальное рабочее напряжение: 690 В - обеспечивает применение в высоковольтных системах, включая промышленные сети 660 В;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют подключать цепи сигнализации, управления и блокировки;
• Тип подключения: винтовые зажимы - надёжное и простое соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть реле в рабочее состояние.

Совместимость и монтаж

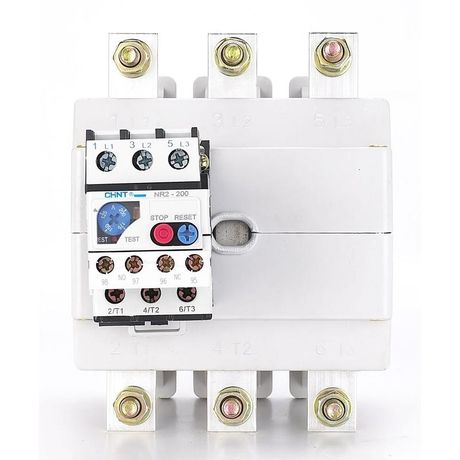

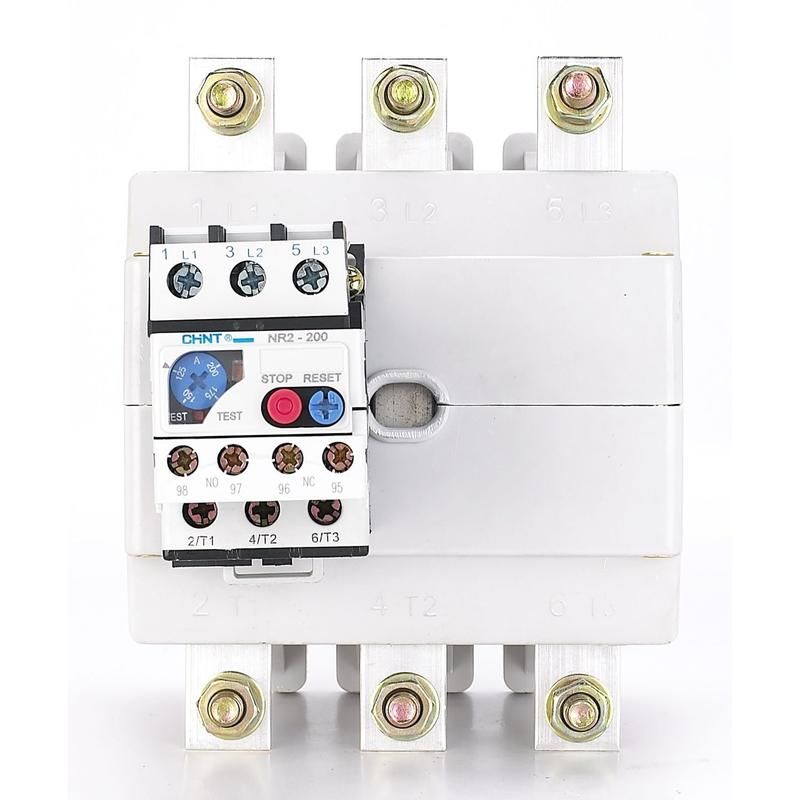

Реле тепловое NR2-200 80-125А (R) совместимо с контактными аппаратами серии NR2 от CHINT. Устанавливается механически на переднюю панель контактора - не требует дополнительных креплений. Для монтажа на DIN-рейку необходимо использовать переходную платформу (не входит в комплект). Клеммы рассчитаны на провода сечением до 2,5 мм2. Перед подключением убедитесь, что ток нагрузки попадает в диапазон 80–125 А - использование вне этого интервала снижает точность защиты.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и GOST R 50030.4.2. Обеспечивает класс защиты IP20 - не предназначен для установки во влажных или запылённых средах без корпуса. Наличие индикатора срабатывания позволяет оперативно определить причину отключения.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние изменения окружающей среды;
• Индикация срабатывания - визуальный сигнал помогает быстро диагностировать проблему;
• Выбор режима сброса: ручной или автоматический - гибкость настройки под требования технологического процесса;
• Высокая долговечность контактов - рассчитано на десятки тысяч коммутаций;
• Одинаковая конструкция для всех моделей серии NR2 - упрощает замену и обслуживание.

Ограничения применения

• Не применяется для защиты двигателей с током ниже 80 А - чувствительность недостаточна, возможны ложные срабатывания или отказы;
• Не подходит для постоянного тока - работает только с переменным током 50/60 Гц;
• Не имеет встроенного IP-защиты - требует установки в закрытый щит или с защитным кожухом в условиях пыли и влаги;
• Автоматический сброс не рекомендован для критичных объектов - риск самопроизвольного запуска оборудования.

Примеры использования

• Защита крупного насоса в системе водоснабжения с мощностью 37 кВт и током около 100 А;
• Комплексная защита конвейера на пищевом производстве, где важна предотвращение перегрева двигателя;
• Подключение к контактору CNI-125 в распределительном шкафу для контроля тока в цепи вентиляционной установки.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 80–125 А - используйте клещевой амперметр для измерения пускового и рабочего тока;
• Настройку тока выполняйте только при выключенном питании - поворот регулировочного винта влияет на точность срабатывания;
• При аварийном отключении сначала устраните причину перегрузки, затем выполните сброс - игнорирование причины приведёт к повторному срабатыванию;
• Для автоматического сброса убедитесь, что система управления допускает такой режим - он противопоказан в опасных производствах;
• Замена реле тепловое NR2-200 80-125А (R) на другую модель серии NR2 с другим диапазоном тока - проста, так как все устройства имеют одинаковый крепёж и форм-фактор.
