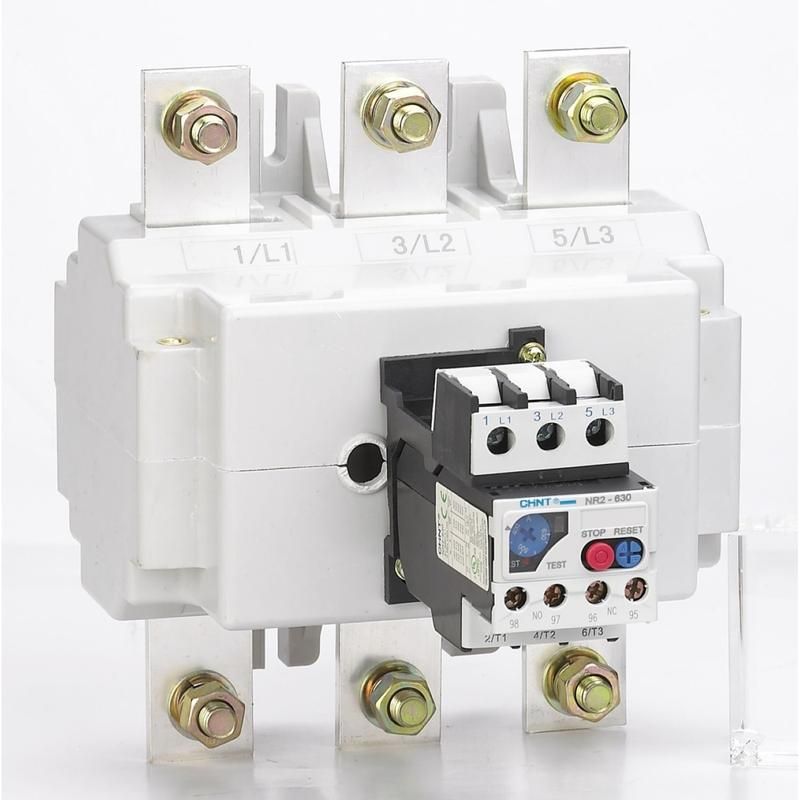

Реле тепловое NR2-630 200-315A (R) | 268299 CHINT

Реле тепловое NR2-630 200-315А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы в системах с током до 315 А. Это устройство обеспечивает точную настройку и надёжную работу в промышленных условиях, особенно когда требуется автоматический сброс после срабатывания.

Назначение и область применения

Реле тепловое NR2-630 200-315А (R) защищает двигатели переменного тока с частотой 50/60 Гц от длительной перегрузки и потери одной из фаз. Подходит для установки в цепях с напряжением до 690 В. Применяется в оборудовании с высокими токовыми нагрузками: насосах, компрессорах, конвейерах, вентиляционных установках и других промышленных машинах. Может использоваться как автономно, так и совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 200–315 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания соответствует стандарту IEC 60947-4-1, что гарантирует защиту от перегрева без ложных срабатываний;
• Максимальное рабочее напряжение: 690 В - подходит для средних и высоких напряжений в промышленных сетях;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для управления цепями сигнализации и блокировки;
• Тип подключения: винтовое - надёжное и удобное для многократного обслуживания;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров;
• Функция перезапуска: да - возможен автоматический сброс после охлаждения, что снижает простои оборудования.

Совместимость и монтаж

Реле тепловое NR2-630 200-315А (R) совместимо с контактными аппаратами серии NR2 от CHINT. Монтаж выполняется путём прямого защёлкивания на корпус контактора - не требует проводки между устройствами. Для самостоятельной установки используйте винтовые зажимы на клеммах: затягивайте с усилием 0,5–0,7 Нм, чтобы избежать пережима провода. Убедитесь, что температура окружающей среды находится в пределах –25C...+60C.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и GOST R 50030.4.2. Обеспечивает класс защиты IP20 - допускает использование внутри распределительных щитов, но не рассчитано на открытую установку в сыром или запылённом окружении.

Преимущества

• Автоматический сброс после охлаждения минимизирует необходимость вмешательства оператора;
• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние нагревы;
• Индикатор состояния - визуальное определение сработавшего реле без тестирования;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Поддержка ручного сброса - позволяет контролировать возобновление работы вручную при необходимости.

Ограничения применения

• Не предназначен для защиты двигателей с током ниже 200 А - для меньших значений выбирайте другие модели серии NR2;
• Не работает в цепях постоянного тока - только переменный ток 50/60 Гц;
• Не имеет встроенного IP-защиты выше IP20 - нельзя использовать вне закрытых шкафов;
• Запрещена установка рядом с источниками сильного тепла (печи, нагреватели) - риск ложного срабатывания.

Примеры использования

• Защита крупного насоса в системе водоснабжения с мощностью 110 кВт и током 280 А;
• Обеспечение безопасности конвейерной линии на пищевом заводе с тремя двигателями по 250 А каждый;
• Комплексная система защиты вентиляторов в промышленной печи, где важен автоматический восстановление после охлаждения.

Практические советы

• Перед установкой сверьте номинальный ток двигателя с диапазоном 200–315 А - если ток ближе к нижней границе, лучше выбрать модель с более низким порогом;
• При монтаже на контактор убедитесь, что все клеммы плотно затянуты - слабый контакт вызывает перегрев и ложные срабатывания;
• Проверьте состояние контактов каждые 6 месяцев - окисление может нарушить передачу сигнала;
• Для систем с частыми пусками рекомендован ручной сброс - это предотвращает неконтролируемый запуск при неустранённой причине перегрузки;
• Реле тепловое NR2-630 200-315А (R) с артикулом 268299 - единственный вариант в серии NR2 с таким диапазоном тока; аналоги других брендов могут иметь другую геометрию крепления.
