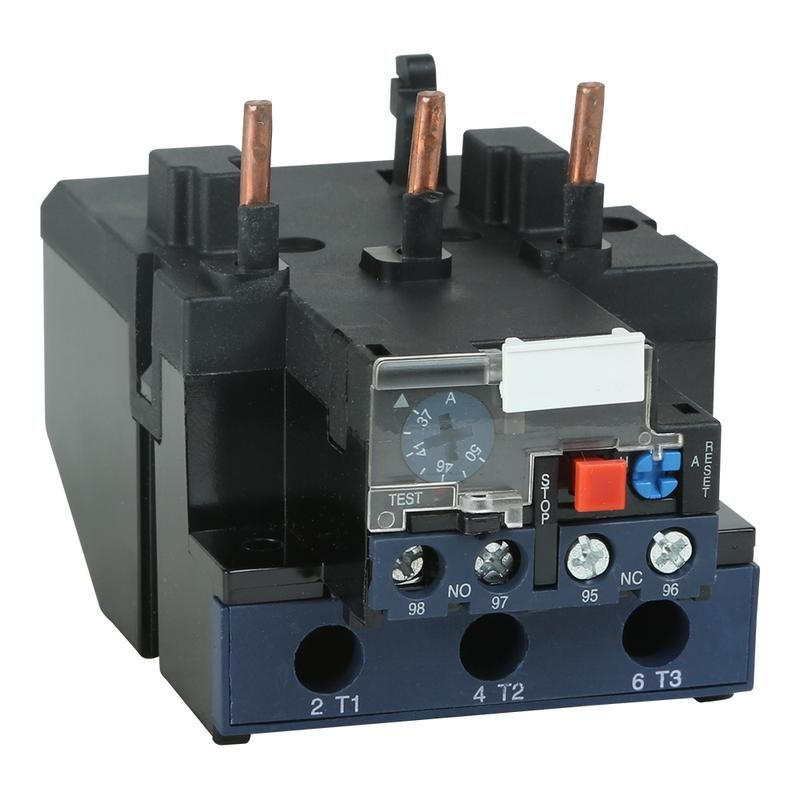

Реле тепловое OptiStart E LRE357-93A-(37-50A) | 330330 КЭАЗ

Реле тепловое LRE357-93A (37-50A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок, обрыва фазы и других аварийных режимов. Устройство работает в паре с контакторами и применяется в промышленных системах управления - от насосов до кранов. Артикул 330330 соответствует серии OptiStart E.

Назначение и область применения

Реле тепловое LRE357-93A (37-50A) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки, перекоса фаз, обрыва одной из фаз, затяжного пуска или заклинивания ротора. Оно не реагирует на кратковременные скачки тока, но мгновенно отключает питание при потере фазы - даже если ток ниже порога уставки.

Подходит для использования в системах управления: насосами, вентиляторами, лифтами, кранами, тепловыми завесами, печами, станками, системами АВР и осветительными установками с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 37–50 А - регулируемый диапазон срабатывания, позволяет точно адаптировать реле под конкретный двигатель.
• Номинальное напряжение: 400 В - рассчитано на работу в трёхфазных сетях промышленного типа.
• Номинальная мощность: 22 кВт - максимальная мощность двигателя, который можно защитить при стандартном напряжении и коэффициенте мощности.
• Количество контактов: 4 нормально замкнутых (НО) / 2 нормально разомкнутых (НЗ) - обеспечивает гибкую интеграцию в цепи управления и сигнализации.
• Класс защиты: 10A - время срабатывания при 7,2-кратной перегрузке не более 10 секунд; соответствует требованиям IEC 60947-4-1.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и влаги. Подходит только для внутренней установки в щитах.
• Исполнение: Открытое - корпус без внешнего кожуха, требует монтажа внутри распределительного шкафа.
• Способ монтажа: Непосредственное крепление - устанавливается прямо на DIN-рейку без дополнительных кронштейнов.
• Тип присоединения: Винтовое - зажимы для проводов сечением до 25 мм2, надёжное и проверенное решение.

Совместимость и монтаж

Реле LRE357-93A (37-50A) совместимо с контактными аппаратами серии KЭАЗ OptiStart E и другими устройствами, имеющими стандартизированный крепёж на DIN-рейку 35 мм. Монтаж выполняется в щите без инструментов - просто защёлкивается на рейку. Для подключения используйте провода сечением до 25 мм2. Обязательно соблюдайте полярность при подключении к контактам - хотя реле не чувствительно к направлению тока, неправильная коммутация может нарушить работу сигналов.

Не устанавливайте рядом с источниками сильного тепла - температурные колебания окружающей среды влияют на точность срабатывания. Работает при температуре от –25C до +60C.

Безопасность и стандарты

Реле соответствует международному стандарту IEC 60947-4-1 и российскому ГОСТ Р 50030.4.2. Сертифицировано для применения в промышленных объектах РФ и стран ЕАЭС. Класс защиты 10A гарантирует соответствие требованиям к времени отключения при перегрузках, что снижает риск перегрева обмоток двигателя.

Преимущества

• Мгновенное отключение при обрыве фазы - независимо от величины тока, предотвращает выход двигателя из строя.
• Широкий диапазон регулировки тока (37–50 А) - одно реле покрывает несколько типов двигателей, экономит запчасти.
• Чёткая механическая индикация срабатывания - легко определить причину отключения без тестера.
• Высокая долговечность контактов - рассчитано на десятки тысяч операций в условиях частых пусков.
• Устойчивость к вибрациям - подходит для установки на оборудовании с движущимися элементами.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 исключает открытую установку.
• Не защищает от коротких замыканий - обязательно использовать в связке с автоматическим выключателем или предохранителем.
• Не рекомендуется применять в системах с постоянным изменением нагрузки (например, сварочные аппараты) - возможны ложные срабатывания.
• Требуется периодическая проверка уставок после замены двигателя - неверная настройка приведёт к недозащите или ложным отключениям.

Примеры использования

• Лифт: реле отключает двигатель при обрыве фазы, предотвращая падение кабины.
• Циркулярная пила: защищает мотор от заклинивания древесины и затяжного пуска.
• Насосная станция: срабатывает при перекосе фаз, вызванном неисправностью в сети АВР.
• Тепловая завеса: предотвращает перегрев вентилятора при длительной работе зимой.

Практические советы

• Перед установкой проверьте ток потребления двигателя - он должен попадать в диапазон 37–50 А. Если ближе к границе, выбирайте реле с чуть большим запасом.
• Настройте уставку по току с помощью регулировочного винта - ориентируйтесь на паспортную мощность двигателя, а не на номинал реле.
• После каждого срабатывания дождитесь остывания биметаллической пластины перед повторным включением - обычно требуется 2–5 минут.
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление контактов вызывает нагрев и отказы.
• Для удобства обслуживания используйте реле с кнопкой «Test» и «Reset» - модель LRE357-93A имеет эти функции.
