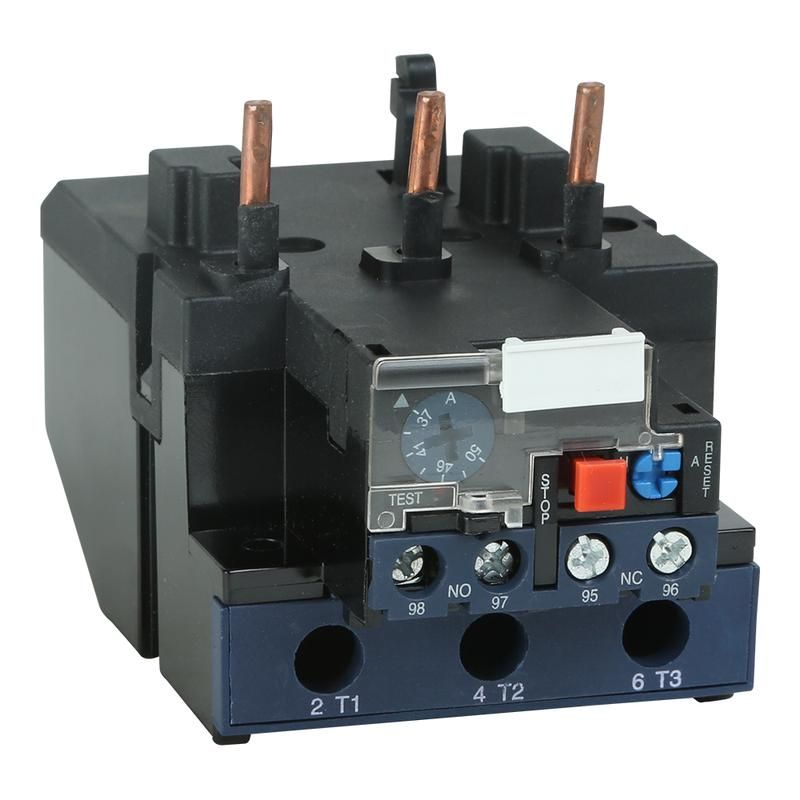

Реле тепловое OptiStart E LRE359-93A-(48-65A) | 330331 КЭАЗ

Реле тепловое LRE359-93A-(48-65A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок, обрыва фазы и других аварийных режимов. Это надёжное решение для промышленного оборудования, где важна стабильная работа и безопасность. Артикул 330331 соответствует модели из серии OptiStart E.

Назначение и область применения

Реле тепловое LRE359-93A-(48-65A) защищает электродвигатели переменного тока от длительных перегрузок, перекоса фаз, обрыва одной из фаз, затянутого пуска и заклинивания ротора. При возникновении опасного тока реле отключает питание двигателя, предотвращая перегрев и выход из строя.

Подходит для использования в системах управления: грузоподъёмными механизмами (лифты, краны), насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и осветительными установками с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 48–65 А - регулируемый диапазон срабатывания, позволяет настроить реле под конкретный двигатель.
• Номинальное напряжение: 400 В - совместимо с трёхфазными сетями промышленного типа.
• Мощность двигателя: до 30 кВт - оптимально для средних и крупных электромашин.
• Контакты: 3 нормально замкнутых (НО) и 2 нормально разомкнутых (НЗ) - используются для сигнализации и управления цепью отключения.
• Класс защиты: CLASS 10A - время срабатывания при перегрузке 1,2×I_n составляет 10+-2 минуты; обеспечивает точную защиту без ложных срабатываний.
• Степень защиты IP20: защищает от предметов больше 12,5 мм, но не от пыли и воды - требует установки в закрытом щите.
• Исполнение: открытое - корпус не герметичен, предназначен для внутренней установки в распределительных устройствах.
• Присоединение: винтовое - провода зажимаются болтами, что гарантирует прочное и долговечное соединение.

Совместимость и монтаж

Реле LRE359-93A-(48-65A) монтируется непосредственно на DIN-рейку или крепится к поверхности через отверстия в основании. Совместимо с контактными аппаратами серии KЭАЗ, в том числе с контакторами OptiStart E - образует готовую защитно-коммутационную группу.

Главные токоведущие части подключаются винтовыми зажимами: рекомендуется использовать медные жилы сечением до 25 мм2. Перед монтажом проверьте соответствие тока двигателя диапазону 48–65 А - неверная настройка снижает эффективность защиты.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2. Произведено на КЭАЗ - предприятии с сертифицированной системой качества ISO 9001. Устройство прошло испытания на механическую прочность, термическую стойкость и надёжность срабатывания.

Преимущества

• Автоматическое отключение при обрыве фазы - даже если ток ниже порога уставки, реле реагирует мгновенно.
• Высокая точность класса 10A - минимизирует ложные срабатывания при кратковременных скачках тока.
• Удобная настройка - регулировка тока срабатывания осуществляется поворотом шкалы без инструментов.
• Чёткая индикация срабатывания - рычаг выступает при отключении, позволяя быстро диагностировать причину отказа.
• Совместимость с другими элементами серии OptiStart E - упрощает сборку и обслуживание панелей управления.

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или на открытом воздухе - степень защиты IP20 не допускает воздействия внешней среды.
• Не подходит для защиты однофазных устройств или маломощных двигателей менее 48 А - требуется другая модель.
• Не является средством защиты от короткого замыкания - обязательно использование автоматических выключателей или предохранителей в цепи.
• Требуется периодическая проверка состояния контактов и зажимов - особенно после частых срабатываний.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 22 кВт - реле отключит питание при заклинивании крыльчатки.
• Контроль работы вентилятора в промышленной печи - предотвращает перегрев обмоток при длительном режиме.
• Обеспечение безопасности лифта - при обрыве фазы реле сразу прекратит движение, исключая риск падения кабины.
• Управление конвейером на пищевом производстве - защищает двигатель от перегрузки при забивании ленты материалом.

Практические советы

• Перед установкой убедитесь, что ток двигателя попадает в диапазон 48–65 А. Для меньших значений выбирайте другие модели серии.
• Настройте ток срабатывания точно по паспортному значению двигателя - лучше немного ниже максимального рабочего тока.
• Проверяйте плотность затяжки винтовых зажимов каждые 6–12 месяцев - ослабление вызывает нагрев и выход из строя.
• При частых срабатываниях исследуйте причины: возможно, проблема в сети, механизме или самом двигателе - реле лишь указывает на неисправность.
• Используйте реле в паре с контактором КЭАЗ того же семейства - так вы получите гарантированную совместимость и компактную сборку.
