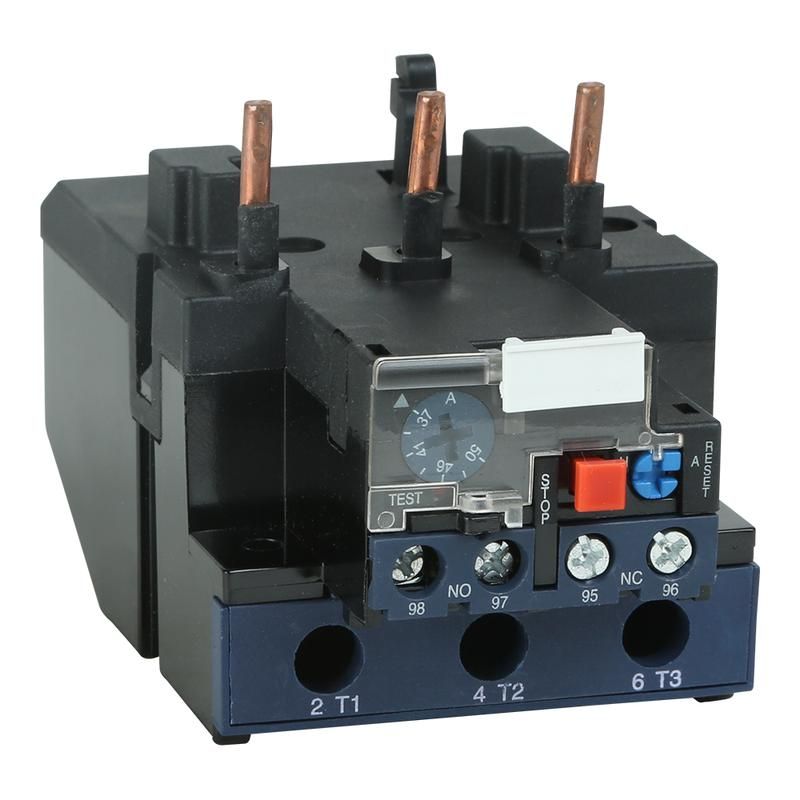

Реле тепловое OptiStart E LRE365-93A-(80-93A) | 330334 КЭАЗ

Реле тепловое LRE365-93A (80-93A) от КэАЗ предназначено для защиты электродвигателей от перегрузок, обрыва фазы и других аварийных режимов. Устройство совмещается с контактными аппаратами для создания полноценной системы управления и безопасности на промышленном оборудовании.

Назначение и область применения

Реле тепловое LRE365-93A (80-93A) защищает трёхфазные электродвигатели переменного тока от повреждений из-за длительной перегрузки, перекоса фаз, обрыва одной из фаз, затяжного запуска или заклинивания ротора. Отключение происходит автоматически, даже если ток ниже порога уставки - благодаря чувствительному реагированию на потерю фазы.

Подходит для установки в системах управления: насосами, вентиляторами, лифтами, кранами, конвейерами, тепловыми завесами, печами, станками, а также в схемах автоматического ввода резерва (АВР).

Технические характеристики

• Номинальный ток: 93 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания;
• Номинальное напряжение: 400 В - допустимый уровень напряжения сети переменного тока;
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз двигателя;
• Род тока: переменный (AC) - работает исключительно в сетях с переменным током;
• Мощность двигателя: до 45 кВт - рекомендованная нагрузка для оптимальной работы;
• Контакты: 4 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - используются для сигнализации и управления внешними устройствами;
• Класс защиты: CLASS 10 A - время срабатывания при 7,2×I_n составляет 1–10 секунд; соответствует требованиям IEC/EN 60947-4-1;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы серии LRE;
• Тип присоединения: винтовое - провода зажимаются болтами, требует правильного момента затяжки.

Совместимость и монтаж

Реле тепловое LRE365-93A (80-93A) проектировалось для совместной работы с контакторами серии LRE от КэАЗ. Монтируется механически и электрически на DIN-рейку через базовый модуль контактора - не требует дополнительных креплений.

Главные токовые выводы подключаются винтовым способом. Для надёжности используйте жилы сечением до 25 мм2. Обязательно проверьте момент затяжки - слабый контакт вызывает нагрев, слишком сильный - риск повреждения корпуса.

Управляющие контакты (НО и НЗ) можно использовать для подключения световой сигнализации, реле времени или PLC. Подключайте их после отключения питания!

Безопасность и стандарты

Реле тепловое LRE365-93A (80-93A) соответствует международному стандарту IEC/EN 60947-4-1. Сертифицировано для использования в промышленных условиях согласно ГОСТ Р 50030.4.1. Класс защиты CLASS 10 A гарантирует предсказуемую реакцию на перегрузку, что снижает риск выхода двигателя из строя.

Преимущества

• Автоматическое отключение при обрыве фазы - даже при малой нагрузке, когда другие реле остаются бездействующими;
• Высокая точность срабатывания в широком диапазоне температур окружающей среды (-25…+60 C);
• Жесткая связь с контакторами LRE - минимизирует количество соединений и увеличивает надёжность;
• Чётко выделенные кнопки “Test” и “Reset” - позволяют диагностировать и восстановить работу без демонтажа;
• Простая замена - не требуется перенастройка при замене аналогичного устройства.

Ограничения применения

• Не предназначен для постоянного тока (DC) - применение в DC-цепях недопустимо;
• IP20 не позволяет использовать в сырых, пыльных или наружных помещениях без дополнительной защиты (короба, шкафы);
• Не регулируется - уставка задана производителем на 93 А, нельзя изменить её вручную;
• Не подходит для частотных преобразователей - при работе с ЧПП возможны ложные срабатывания из-за высших гармоник.

Примеры использования

• Лифт: реле контролирует ток двигателя подъёмника - при заклинивании кабины отключает питание, предотвращая перегрев;
• Циркулярная пила: при забивании древесины и возрастании тока - реле LRE365-93A (80-93A) отключает двигатель, спасая щётки и обмотки;
• Воздушная завеса: при отказе одного из трёх фазных проводов - реле сразу отключает оборудование, чтобы не сгорела катушка;
• АВР: сигнал с НЗ-контакта реле передаётся на пульт диспетчерской службы - оператор узнаёт о проблеме с двигателем ещё до полного отключения.

Практические советы

• Выбирая реле, сверьте номинальный ток двигателя с уставкой LRE365-93A (80-93A): он должен находиться в пределах 80–93 А. Перегрузка выше 93 А потребует другого модели;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - особенно в вибрационных средах (станки, конвейеры);
• Не устанавливайте рядом с источниками сильного тепла - температура вокруг влияет на точность срабатывания;
• При первом запуске - выполните тестирование кнопкой “Test”: убедитесь, что контакты срабатывают и сигналы передаются правильно;
• Если двигатель часто запускается - рассмотрите возможность установки терморезистора вместо теплового реле - они лучше подходят для частых пусков.
