Реле тепловое РТН-1310 4-6А | SQ0712-0006 TDM

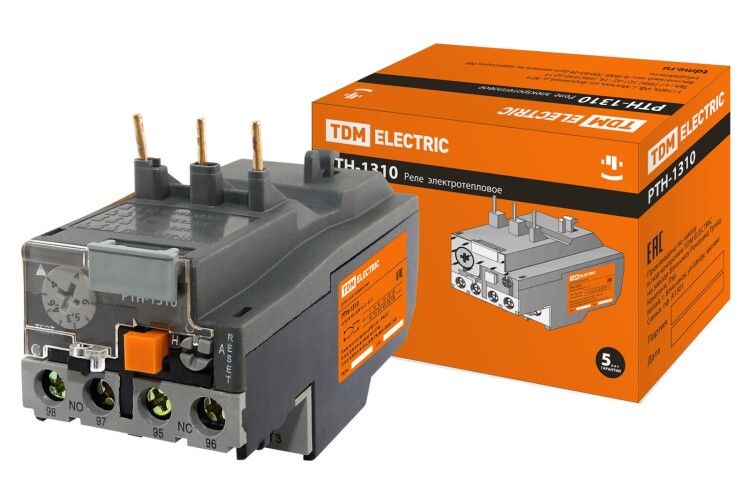

Реле электротепловое РТН-1310 4-6А от TDM ELECTRIC предназначено для защиты электродвигателей от перегрузок и других аварийных режимов. Устройство обеспечивает надёжную работу в системах с винтовым подключением, имеет возможность автоматического перезапуска и компактный дизайн для непосредственного монтажа.

Назначение и область применения

Реле электротепловое РТН-1310 4-6А защищает электродвигатели от:

• перегрузки по току;
• асимметрии фаз;
• затянутого пуска;
• заклинивания ротора.

Подходит для установки на станках, насосах, конвейерах, вентиляторах и другом оборудовании с асинхронными двигателями. Применяется в промышленных щитах и распределительных устройствах постоянного или переменного тока до 660 В.

Технические характеристики

• Регулируемый диапазон тока: 4–6 А - позволяет точно настроить порог срабатывания под конкретный двигатель.
• Максимальное рабочее напряжение: 660 В - совместимо с сетями среднего класса напряжения.
• Класс защиты: 20 - время срабатывания при перегрузке соответствует стандартному графику теплового воздействия (время отключения зависит от величины перегрузки).
• Вспомогательные контакты: 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО) - используются для сигнализации состояния реле или управления внешними цепями.
• Переключающие контакты: отсутствуют - устройство не предназначено для коммутации основной нагрузки.
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных адаптеров.
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов.
• Автоматический перезапуск: да - после остывания реле восстанавливает питание без участия оператора.
• Кнопка перезапуска: есть - позволяет вручную активировать повторное включение при необходимости.

Совместимость и монтаж

Реле электротепловое РТН-1310 4-6А монтируется непосредственно на DIN-рейку или жестко фиксируется на поверхности. Подключение силовых проводов осуществляется через винтовые клеммы - рекомендуется использовать провода сечением до 2,5 мм2. Для правильной работы необходимо соблюдать полярность подключения фаз. Контакты НЗ/НО подключаются в цепи управления или сигнализации. Устройство не требует внешнего питания - работает за счёт энергии протекающего тока.

Безопасность и стандарты

Конструкция реле соответствует требованиям безопасности для электрооборудования промышленного назначения. Прозрачная крышка пломбируется - предотвращает несанкционированную настройку тока срабатывания. Это важно для соблюдения технологических регламентов и снижения риска неквалифицированного вмешательства.

Преимущества

• Автоматический перезапуск повышает бесперебойность работы оборудования без постоянного контроля.
• Наличие кнопки ручного перезапуска даёт гибкость при обслуживании и диагностике.
• Чёткая настройка тока (4–6 А) обеспечивает точную защиту двигателей малой и средней мощности.
• Устойчивость к механическим воздействиям благодаря прочному корпусу и защищённым контактам.
• Простота установки и минимальная необходимость в дополнительном оборудовании.

Ограничения применения

• Не предназначен для защиты двигателей с током ниже 4 А или выше 6 А - требуется выбрать другую модель.
• Не используется для коммутации нагрузки - только для защиты и передачи сигналов.
• Не рассчитан на частые включения/выключения - длительные циклы запуска могут вызвать преждевременный износ термобиметалла.
• Не применяется во взрывоопасных зонах - отсутствует сертификация по взрывозащите.
• Не подходит для высоких температур окружающей среды свыше +60 C - возможны изменения чувствительности.

Примеры использования

• Защита трехфазного двигателя 2,2 кВт на конвейере с током потребления около 5 А.
• Контроль перегрева насоса в системе водоснабжения при скачках напряжения.
• Интеграция в шкаф управления вентиляционной установкой с использованием сигнального контакта НЗ для оповещения о срабатывании.

Практические советы

• Настройте ток срабатывания строго по паспортному значению двигателя - не используйте максимальные значения без необходимости.
• Проверьте плотность затяжки винтов при подключении - слабый контакт вызывает нагрев и ложные срабатывания.
• Если двигатель часто перегружается - проверьте механическую часть (например, забитый фильтр, трение в подшипниках).
• При использовании автоматического перезапуска учтите, что он может возобновить работу при сохраняющемся дефекте - лучше сочетать с контроллером или датчиком состояния.
• Реле электротепловое РТН-1310 4-6А от TDM ELECTRIC легко заменяется аналогичными моделями - артикул sq0712-0006 является универсальным для заказа запчастей.
