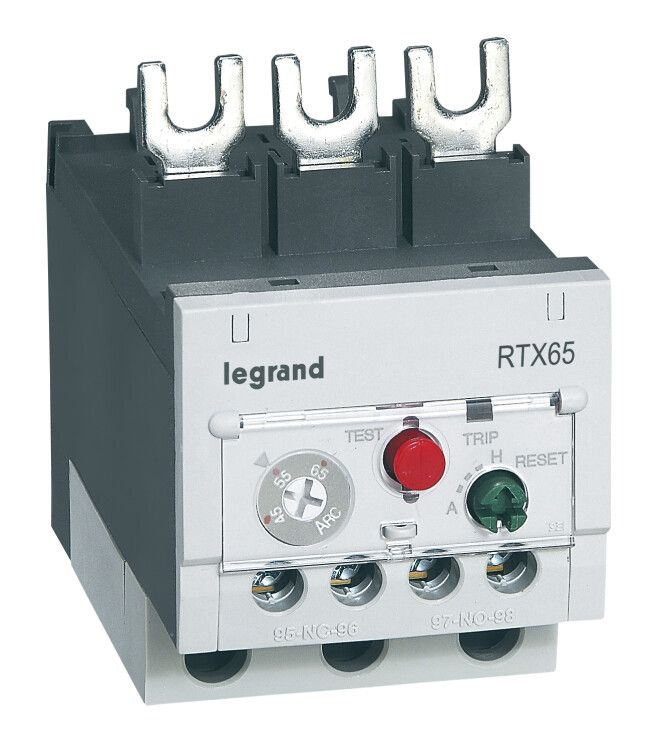

Реле тепловое RTX65 24-36A для контакторов CTX3 65 | 416707 Legrand

Реле тепловое RTX65 22-36A с дифференциальной защитой для контакторов CTX3 65 - это защищённое термическое устройство, предназначенное для автоматического отключения трёхфазных двигателей при перегрузках и обрыве фазы. Совмещается с контактными аппаратами серии CTX3 от Legrand, обеспечивая согласованную работу всей системы. Артикул 416707 соответствует спецификациям Legrand Euro.

Назначение и область применения

Реле тепловое RTX65 22-36A с дифференциальной защитой предназначено для защиты электродвигателей от длительных перегрузок и обрыва одной из фаз. Устройство работает совместно с контакторами CTX3 и устанавливается в цепях управления двигателями мощностью до 15–20 кВт. Применяется на промышленном оборудовании: насосах, компрессорах, вентиляционных установках, конвейерах и станках с частым запуском/остановом.

Технические характеристики

• Номинальный ток регулировки: 24–36 А - позволяет точно настроить порог срабатывания под реальную нагрузку двигателя;
• Количество силовых полюсов: 3 - контроль всех трёх фаз питания;
• Класс защиты: 10 - время срабатывания при 7,2×Iн составляет 20–120 секунд, что соответствует требованиям IEC 60947-4-1 для типичных асинхронных двигателей;
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях с высоким напряжением, включая промышленные 660 В;
• Переключающие контакты: 2 шт. (НО + НЗ) - используются для сигнализации сработавшего состояния или подключения аварийной цепи;
• Подключение: винтовое - надёжный контакт без необходимости пайки или быстроразъёмных элементов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор CTX3 без дополнительных платформ или адаптеров.

Совместимость и монтаж

RTX65 22-36A проектировалось исключительно для установки на контакторы серии CTX3. Механический интерфейс и расположение клемм полностью совпадают с базовым корпусом CTX3 65. Для правильной сборки:

• Убедитесь, что контактор имеет ту же номинальную величину (до 65 А);
• Фиксируйте реле плотным щелчком - слышен характерный звук фиксации;
• Не используйте с другими сериями (например, CTX2 или CTX4) - возможны проблемы с передачей тепла и механической блокировкой;
• Затягивайте винтовые клеммы усилием 0,5–0,7 Нм - переизбыток момента повредит пластиковую основу.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-4-1 и EN 60947-4-1. Класс защиты IP20 предотвращает случайный доступ к токоведущим частям, но не рассчитано на воздействие воды или пыли. Сертифицировано для работы в условиях температур от –25C до +60C. Соответствие классу 10 гарантирует точное соответствие времени срабатывания характеристикам электромоторов.

Преимущества

• Дифференциальная защита от обрыва фазы - снижает риск перегрева и выхода двигателя из строя даже при потере одного провода;
• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/выключения;
• Компактный форм-фактор - экономит место в распределительных щитах;
• Цельная система с CTX3 - минимум ошибок при сборке, единая гарантия производителя;
• Чётко выраженный индикатор срабатывания - красный флажок остаётся видимым после отключения, ускоряет диагностику.

Ограничения применения

• Не применяется в однофазных цепях - требует трёхфазного питания;
• Не подходит для защиты нагревательных элементов или освещения - только для асинхронных двигателей;
• Не рекомендовано использование вне помещений - отсутствует герметизация, IP20 недостаточно для улицы;
• Не заменяет магнитные пускатели - является лишь частью комплексной защиты, требует внешнего контактора;
• Не подлежит ремонту - при отказе необходимо полная замена устройства.

Примеры использования

• Станок с ЧПУ: двигатель 11 кВт, ток 30 А - RTX65 22-36A установлен на контактор CTX3 65, защищает от заклинивания инструмента;
• Воздушный компрессор: 15 кВт, 34 А - реле срабатывает при затруднённом пуске, предотвращая перегрев обмоток;
• Ленточный конвейер: периодические пуски каждые 10 минут - долговечность механизма достигнута благодаря сочетанию CTX3+RTX65.

Практические советы

• Настройка тока: выбирайте значение ближе к номинальному току двигателя, указанному в паспорте - лучше немного ниже, чем выше;
• Проверьте равномерность тока по всем фазам перед первым запуском - дисбаланс вызовет ложное срабатывание;
• После срабатывания дождитесь остывания реле (минимум 5–10 минут) - попытки немедленного возврата могут привести к повторному отказу;
• Обязательно проверяйте состояние винтовых клемм через 6 месяцев - особенно в вибрационных средах;
• Артикул 416707 - единственный подходящий вариант для CTX3 65 с дифзащитой; другие модели RTX65 без “с дифференциальной защитой” не обеспечивают функцию обрыва фазы.
