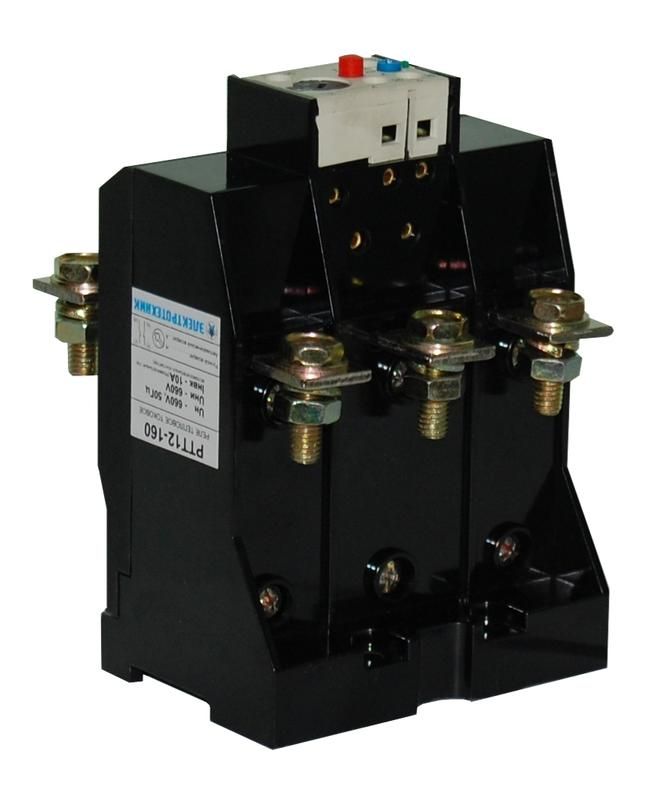

Реле тепловое токовое РТТ12-160 47-63А УХЛ4 660В/50Гц 1з+1р автоматический и ручной возврат IP00 Электротехник ET051527

Реле тепловое токовое РТТ12-160 47-63А УХЛ4 от бренда Электротехник защищает трёхфазные двигатели от перегрузок и обрывов фаз, обеспечивая надёжную работу в промышленных системах управления. Артикул et051527 соответствует требованиям для условий умеренного и холодного климата.

Назначение и область применения

Реле тепловое токовое РТТ12-160 47-63А УХЛ4 используется для защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором от длительных перегрузок и выпадения одной из фаз. Применяется в схемах управления электроприводами на предприятиях, в производстве, на конвейерах, насосных станциях и других объектах с переменным током до 660 В / 50 Гц или постоянным током до 440 В.

Технические характеристики

• Токовый диапазон регулирования: 47–63 А
• Максимальное рабочее напряжение: 660 В переменного тока, 440 В постоянного тока
• Частота: 50 или 60 Гц (для переменного тока)
• Количество контактов: 1 нормально замкнутый + 1 нормально разомкнутый
• Тип возврата: автоматический и ручной (выбор через механический переключатель)
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Климатическое исполнение: УХЛ4 - умеренный и холодный климат, с возможностью работы при повышенной влажности
• Имеет температурную компенсацию - снижает влияние окружающей температуры на точность срабатывания

Совместимость и монтаж

Реле тепловое токовое РТТ12-160 47-63А УХЛ4 устанавливается совместно с контактными аппаратами (например, магнитными пускателями) в распределительном щите. Подключение проводится к фазовым жилам двигателя. Для правильной работы необходимо соблюдать полярность и плотность зажимов. Поскольку степень защиты IP00, устройство нельзя использовать вне электрошкафа. Монтаж выполняется на DIN-рейку стандарта 35 мм.

Безопасность и стандарты

Реле соответствует требованиям к безопасности для оборудования низкого напряжения. Температурная компенсация повышает стабильность срабатывания при колебаниях ambient temperature, что снижает риск ложных срабатываний. Соответствие климатическому исполнению УХЛ4 позволяет применять устройство в условиях высокой влажности и низких температур без потери функциональности.

Преимущества

• Поддерживает два режима возврата - удобно для различных сценариев обслуживания
• Температурная компенсация исключает сбои из-за изменения температуры вокруг устройства
• Широкий диапазон токов (47–63 А) покрывает большинство средних мощностей двигателей
• Устойчиво работает в сложных климатических условиях благодаря исполнению УХЛ4
• Простая интеграция в существующие системы управления с использованием стандартных пускателей

Ограничения применения

• Не предназначен для защиты однофазных двигателей или нагрузок, отличных от асинхронных трёхфазных
• IP00 - запрещено использование без корпуса; открытая установка опасна!
• Не рассчитано на частые включения-выключения - предназначено для долговременной защиты, а не для коммутирования
• Не применяется в сетях выше 660 В переменного тока или 440 В постоянного тока
• Запрещена работа при температурах ниже допущенных для исполнения УХЛ4 (без предварительной проверки спецификаций завода-изготовителя)

Примеры использования

• Защита двигателя воздушного компрессора на заводском участке
• Обеспечение отказоустойчивости насосной группы в канализационной станции
• Функция аварийного отключения вентилятора на печи термообработки
• Компонент в пульте управления конвейерной линии пищевого производства

Практические советы

• Перед установкой проверьте реальный ток потребления двигателя - он должен попадать в диапазон 47–63 А
• Настройку тока срабатывания выполняйте после прогрева двигателя до рабочего состояния
• Выбирайте режим возврата: автоматический - для бесконтактного восстановления, ручной - для контроля оператора после аварии
• Обязательно используйте реле внутри закрытого шкафа с классом защиты не менее IP54
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев - особенно при частых перегрузках
• Не путайте с магнитным пускателем - РТТ12-160 является лишь элементом защиты, не коммутирует силовой ток самостоятельно
