Реле ультратонкое 1 перекидной контакт 60В DC - OSR-2 IEK

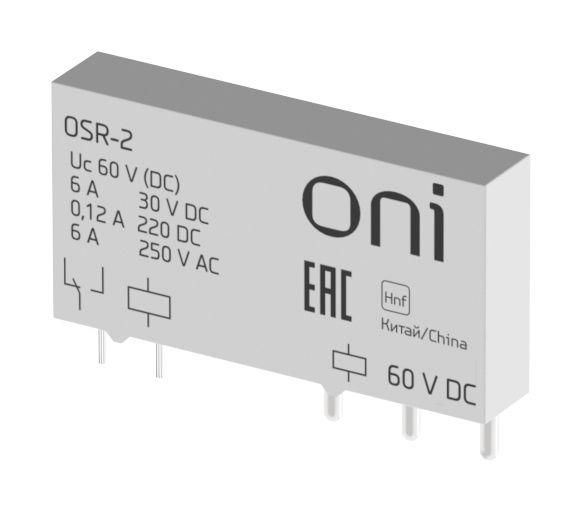

Реле ультратонкое 1 перекидной контакт 60В DC от ONI (IEK) - компактное промежуточное реле с штепсельным подключением, предназначенное для гальванической развязки и передачи управляющих сигналов в цепях постоянного тока до 60 В. Артикул osr-2 подходит для установки на DIN-рейку в распределительных щитах автоматизации.

Назначение и область применения

Реле ультратонкое 1 перекидной контакт 60В DC используется для коммутации слаботочных управляющих цепей в системах автоматизации. Его основная задача - изолировать низковольтную цепь управления (до 60 В DC) от высоковольтных или мощных нагрузок, обеспечивая безопасную передачу сигнала. Подходит для работы с PLC, контроллерами, датчиками и другими устройствами, требующими надёжной развязки. Часто применяется в промышленных пультах, конвейерах, станках и системах безопасности.

Технические характеристики

• Номинальный ток контактов: 6 А
• Род тока: постоянный (DC)
• Напряжение катушки: 60 В DC
• Тип контактов: один перекидной (1 НО + 1 НЗ)
• Подключение: штепсельное (разъёмное), совместимо с базой типа OSR
• Управление: моностабильное (возврат в исходное состояние после отключения питания)
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Защита: IP20 - против пальцев и крупных частиц, но не защищено от воды и пыли
• Монтаж: на DIN-рейку 35 мм
• С принудительно управляемыми контактами: да - контакты механически заблокированы в положении «выкл» при отключённой катушке, предотвращает самопроизвольное включение

Совместимость и монтаж

Реле ультратонкое 1 перекидной контакт 60В DC (артикул osr-2) устанавливается на стандартную DIN-рейку через специальный разъём-базу. Для монтажа требуется совместимый держатель (например, база OSR). Установка занимает несколько секунд: просто вставьте реле в базу до характерного щелчка. Отсоединить - потяните за рычаг фиксатора. Катушка и контакты находятся в одном корпусе, поэтому внешние провода подключаются только к базе. Не используйте реле без базы - оно не работает автономно.

Безопасность и стандарты

Реле соответствует требованиям к промышленному оборудованию. Принцип принудительно управляемых контактов повышает безопасность: даже при отказе электроники контакты остаются в выключенном состоянии. Защита IP20 допускает использование только внутри закрытых щитов, где нет доступа к влаге, пыли и сторонним предметам. Не предназначен для открытых площадок или агрессивных сред.

Преимущества

• Ультратонкий форм-фактор - экономит место в щитах, позволяет плотно размещать несколько реле
• Штепсельное подключение - быстрая замена без отпаивания и отключения проводов
• Принудительно управляемые контакты - снижают риск аварийного включения при сбоях
• Свободная полярность катушки - не нужно соблюдать порядок подключения + и –
• Гальваническая развязка - защищает чувствительную электронику от импульсов и помех от нагрузки

Ограничения применения

• Не использовать вне закрытых щитов - степень защиты IP20 не защищает от влаги, брызг и пыли
• Максимальный ток 6 А - не подходит для прямого управления двигателями, нагревателями свыше 400–500 Вт
• Только постоянный ток - нельзя применять в сетях переменного тока (AC)
• Требуется обязательная база - реле osr-2 не имеет клемм для прямого подключения
• Напряжение катушки строго 60 В DC - при меньшем напряжении реле не включится, при большем - возможен выход из строя

Примеры использования

• Передача сигнала от PLC (24 В DC) к пневматическому клапану (60 В DC)
• Интерфейс между датчиком уровня и насосом в герметичном щите
• Коммутирование сигнала тревожной кнопки в системе останова оборудования
• Управление световой индикацией или зуммером от контроллера с другим уровнем напряжения

Практические советы

• Выбирайте базу с тем же номером серии - для osr-2 нужна именно база OSR, другие типы не подходят
• Проверяйте напряжение катушки мультиметром перед подключением - превышение 60 В вызывает перегрев
• При использовании в частых циклах включения/выключения следите за сроком службы контактов - 6 А при DC меньше, чем при AC
• Не затягивайте провода слишком сильно - разъёмные клеммы на базе легко повредить
• Для многоканальных решений группируйте реле одного типа - так проще обслуживать и менять
