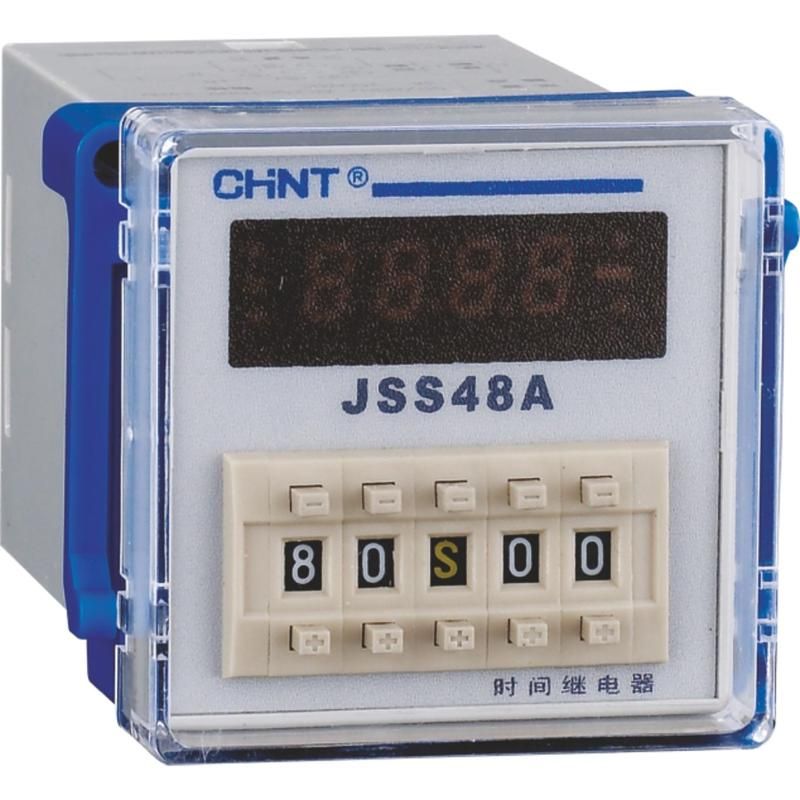

Реле времени JSS48A 8-контактный одно групповой переключатель многодиапазонной задержки питания AC/DC100V~240V CHINT 300084

Реле времени CHINT JSS48A - это универсальное устройство для точного управления включением и отключением нагрузки с задержкой по времени. Подходит для автоматизации процессов в промышленном оборудовании, где требуется надёжная работа при питании переменным или постоянным током от 100 до 380 В.

Назначение и область применения

Реле времени CHINT JSS48A используется для создания временных задержек при включении или отключении электрических цепей. Его основная задача - обеспечить последовательность операций: например, запуск вентилятора через 30 секунд после включения насоса, или отключение нагревателя спустя 2 минуты после остановки двигателя. Устройство подходит для систем автоматизации, конвейеров, станков, освещения, HVAC и других применений, где важна точная временная координация.

Технические характеристики

• Напряжение управления: AC 100–380 В / DC 100–240 В - работает как от сети переменного, так и от постоянного тока;
• Номинальный ток контактов: 5 А - позволяет коммутировать нагрузки до 1100 Вт при 220 В AC;
• Диапазон задержки: от 0,01 секунды до 100 часов (362 340 секунд) - подходит как для микрозадержек, так и для длительных циклов;
• Функции: задержка при включении, задержка при отключении, возможность сброса и паузы - гибкое управление временными циклами;
• Выходы: один переключающий контакт с возможностью задержки, остальные контакты работают мгновенно - всего 8 контактов;
• Погрешность установки времени: +-50 мс при задержках ≤5 с, +-1% при задержках >5 с - высокая точность для промышленного применения;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги;
• Габариты: 49×59×124 мм - компактный формат для монтажа в щитах и панелях;
• Электрическая износостойкость: 100 циклов включения/отключения - рассчитано на умеренную нагрузку;
• Категории применения: AC-15, DC-13 - соответствует требованиям для управления катушками реле и маломощными нагрузками.

Совместимость и монтаж

Реле времени CHINT JSS48A монтируется в вырез на лицевой панели - фиксируется с помощью зажимов сзади. Для установки необходим круглый проём диаметром около 50 мм. Клеммы расположены снизу устройства - удобны для подключения проводов сечением до 2,5 мм2. Напряжение питания подаётся на входные клеммы U1/U2, сигналы управления - на другие входы. Выходной контакт с задержкой - один, он замыкается или размыкается с установленной задержкой. Остальные контакты активируются мгновенно при включении питания. Возможность дистанционного управления реализуется через внешние кнопки сброса или паузы, подключаемые к специальным клеммам.

Безопасность и стандарты

Реле времени JSS48A соответствует международным стандартам IEC 60947-5-1 для аппаратов управления. Категории применения AC-15 и DC-13 гарантируют безопасную работу с индуктивными нагрузками, типичными для реле и контакторов. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не предназначено для работы во влажных или пыльных средах без дополнительной защиты корпуса.

Преимущества

• Поддержка AC/DC питания - не требует отдельных версий для разных сетей;
• Широкий диапазон задержек - от долей секунды до более чем 100 часов;
• Функции сброса и паузы - позволяют останавливать и возобновлять циклы без перезагрузки;
• Чёткое разделение мгновенных и задержанных контактов - упрощает проектирование логики управления;
• Компактный размер - легко помещается в стандартные шкафы и распределительные щиты.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточен для таких условий;
• Электрическая износостойкость ограничена 100 циклами - не рекомендуется для частых включений (например, более 10 раз в час);
• Только один выход с задержкой - если нужны несколько задержанных каналов, потребуются два устройства;
• Нет встроенной индикации состояния - необходимо использовать внешние индикаторы для контроля работы;
• Не подходит для управления мощными нагрузками выше 5 А - для больших токов нужен контрактор.

Примеры использования

• Запуск воздушного завесы через 15 секунд после открытия двери в холодильном модуле;
• Отключение системы охлаждения через 2 минуты после остановки станка;
• Постепенный запуск нескольких двигателей с интервалом в 10 секунд для снижения пусковых токов;
• Автоматическое отключение света в туалете через 30 секунд после последнего движения.

Практические советы

• Перед установкой проверьте соответствие напряжения сети (AC/DC) и значения на шильде - неверное питание повредит устройство;
• При использовании функции сброса подключите кнопку к клемме RST - она должна быть нормально разомкнутой;
• Для долгих задержек (>1 часа) используйте механический таймер вместо этого реле - точность ниже, но надёжнее;
• При монтаже в щиту оставьте минимум 10 мм свободного пространства вокруг - для теплоотвода и обслуживания;
• Не забудьте закрепить провода в клеммах - слабый контакт вызывает перегрев и отказы;
• Проверяйте полярность при работе с DC-питанием - обратное подключение может вывести реле из строя.
