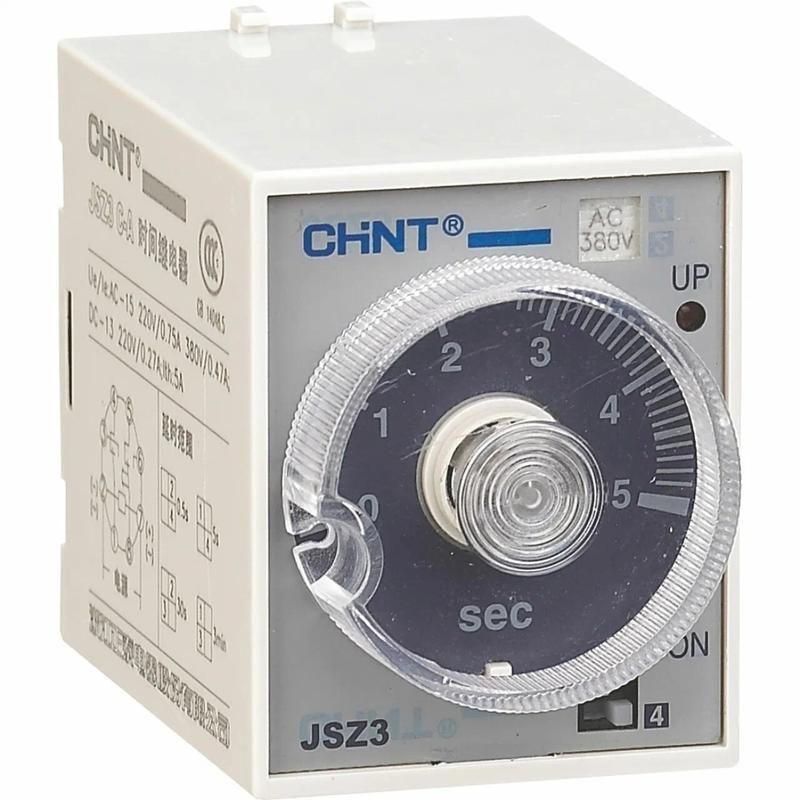

Реле времени миниатюрное JSZ3A-C многодиапазонная задержка включения 0,5-5/50s/5/30min AC220V | 294322 CHINT

Реле времени многодиапазонное JSZ3A-C задержка включения 0,5-5/50с/5/30мин AC220V от бренда CHINT предназначено для точного управления временными циклами в автоматических системах. Модель JSZ3A-C обеспечивает гибкую настройку задержки включения от полусекунды до 30 минут и работает от сети 220 В переменного тока. Артикул 294322 подходит для промышленной автоматизации, где важна надёжная последовательность запуска оборудования.

Назначение и область применения

Реле времени многодиапазонное JSZ3A-C используется там, где требуется выдержка перед включением нагрузки. Применяется в системах автоматического управления: станках, конвейерах, насосах, вентиляторах, освещении, комплектном оборудовании. Подходит для задач, требующих плавного старта, чтобы избежать скачков тока или упорядоченного запуска нескольких устройств друг за другом.

Технические характеристики

• Диапазон времени: 0,5–1800 секунд (до 30 минут) - можно выбрать одну из трёх шкал: 0,5–5 с / 5–50 с / 5–30 мин;
• Тип тока: переменный (AC);
• Номинальное напряжение питания: 220 В AC;
• Номинальный ток контактов: 5 А;
• Количество выходов: два - один нормально разомкнутый (NO) и один нормально замкнутый (NC);
• Функция: задержка включения (ON-delay), после подачи питания начинается отсчёт, затем контакт переключается;
• Тип переключения: механический, с герконовым или электромагнитным исполнением - надёжное коммутирование даже при частых циклах.

Совместимость и монтаж

Реле времени JSZ3A-C монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения проводов - винтовые, рассчитаны на сечение до 2,5 мм2. Для работы достаточно подать питание 220 В на входные клеммы; управление нагрузкой осуществляется через два выходных контакта. Убедитесь, что нагрузка не превышает 5 А и является активной или слабоиндуктивной (например, нагреватели, лампы, маломощные двигатели). Индуктивные нагрузки выше 1 А требуют защиты (варистор или RC-цепочка).

Безопасность и стандарты

Реле соответствует международным стандартам IEC 60947-5-1 и IEC 60255. Защита корпуса IP20 - допускает установку внутри щитов, но не во внешних условиях. Нет встроенной защиты от перегрузки - необходимо применять внешние предохранители или автоматы в зависимости от нагрузки.

Преимущества

• Гибкая настройка временных интервалов - три диапазона позволяют использовать одно реле вместо нескольких моделей;
• Два выхода - возможность одновременно управлять двумя цепями с одной задержкой;
• Устойчивая работа при колебаниях напряжения +-10% от 220 В;
• Механический ресурс более 1 млн операций - долгий срок службы в промышленных условиях;
• Индикация состояния - светодиод показывает наличие питания и время отсчёта.

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже –10 C или выше +55 C;
• Запрещено использование в средах с высокой влажностью, пылью или химическими парами - корпус не имеет защиты выше IP20;
• Не подходит для управления мощными индуктивными нагрузками (электромоторы > 0,5 кВт) без дополнительной защиты;
• Не имеет функции задержки отключения - только задержка включения.

Примеры использования

• Станок: после включения системы - 10-секундная задержка перед запуском главного двигателя для стабилизации давления в гидросистеме;
• Освещение: включение света в цеху через 3 минуты после включения основного автомата;
• Конвейер: запуск второго участка через 15 секунд после первого, чтобы избежать перегрузки;
• Вентиляция: включение вытяжки через 5 минут после включения печи для равномерного прогрева помещения.

Практические советы

• Выбирайте диапазон времени заранее - переключение между шкалами требует физической перемены внутреннего jumper’а, доступного только при демонтаже;
• При подключении нагрузки используйте отдельную катушку для каждого выхода - не соединяйте NO и NC параллельно;
• Для длительных циклов (>10 мин) проверьте стабильность напряжения - проседания могут вызвать сброс таймера;
• Артикул 294322 совместим с другими реле серии JSZ3A - легко заменить при необходимости;
• Проверяйте полярность при подключении - хотя реле работает от переменного тока, правильное подсоединение снижает риск помех.
