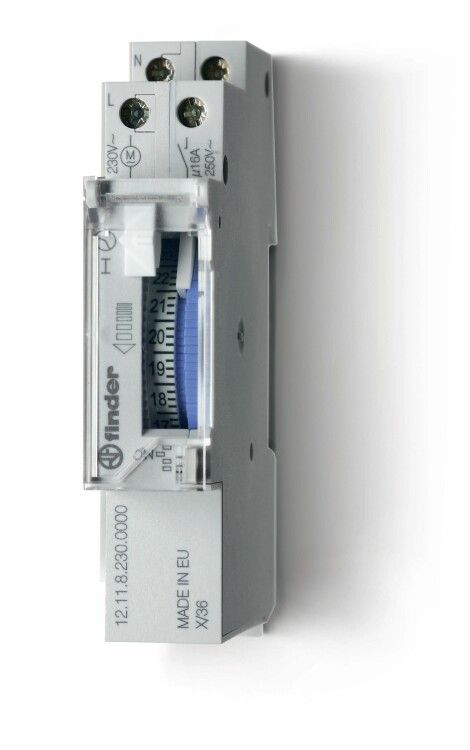

Реле времени механическое суточное, монтаж на рейку 35мм, 1NO 16A, питание 230В АC, ширина 17.6мм, без резервн.источника питания, степень защиты IP20 - 12.11.8.230.1000 FINDER 121182301000

Реле времени механическое суточное 1NO 16A 230В AC, монтаж на рейку 35мм, ширина 17.6мм, степень защиты IP20, без резервного источника питания от бренда Finder (артикулы 121182301000 / 12.11.8.230.1000) - это устройство для автоматического включения и отключения нагрузки по расписанию в течение 24 часов. Подходит для установки на DIN-рейку в щитах управления.

Назначение и область применения

Это механическое реле времени предназначено для циклического управления электроприборами по заданному графику. Устройство работает в режиме «включить/выключить» один раз в сутки, с точностью до минут. Применяется там, где нужна надёжная, бесперебойная работа без внешнего контроллера - например, для освещения, вентиляции, насосов, нагревательных элементов или маломощных станков.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC), частота 50 Гц
• Номинальный коммутируемый ток: 16 А
• Тип контакта: одноканальный переключающий (1NO - одна нормально открытая пара)
• Диапазон выдержек времени: от 15 минут до 24 часов
• Точность хода: +-1,5 секунды в сутки
• Ширина: 1 модуль (17,6 мм) - совместим с DIN-рейкой 35 мм
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Источник питания: только сетевой, без резервной батареи - при отключении электроэнергии время сбрасывается

Совместимость и монтаж

Реле времени механическое суточное 1NO 16A 230В AC легко монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения проводов расположены спереди - доступны при установленном устройстве. Для подключения используйте провода сечением до 2,5 мм2. Обязательно отключите питание перед монтажом. Устройство не требует программирования - настройка осуществляется поворотом механического таймера по круговой шкале.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность бытовых и аналогичных выключателей и реле. Конструкция обеспечивает изоляцию между силовыми и управляющими цепями, что снижает риск пробоя. Максимальная мощность нагрузки - 3680 Вт при 230 В (16 А × 230 В).

Преимущества

• Не требует внешнего источника питания или микроконтроллера - полностью автономно
• Высокая надёжность благодаря механической конструкции - меньше отказов, чем у электронных аналогов
• Простая настройка: достаточно повернуть диск до нужного положения
• Низкая стоимость обслуживания - нет необходимости заменять батареи или прошивать прошивку
• Подходит для помещений с высокой запылённостью, так как IP20 предотвращает попадание крупных частиц внутрь

Ограничения применения

• Не работает при отключении сети - после перебоя питания необходимо заново установить время
• Нельзя использовать во влажных, пыльных или наружных условиях - IP20 не обеспечивает защиту от воды и мелкой пыли
• Нельзя применять для нагрузок выше 16 А - превышение вызывает перегрев и выход из строя
• Не подходит для сложных циклов (например, несколько включений в день) - только одно включение/выключение в 24 часа
• Точность +-1,5 с/сутки может накапливать погрешность - не рекомендовано для систем, требующих точности до минуты в неделю

Примеры использования

• Освещение в офисе - включается в 7:00, выключается в 19:00
• Циркуляционный насос в системе отопления - работает 4 часа ночью, затем отдых
• Вентилятор в туалете - включается на 1 час каждые 6 часов
• Обогрев теплицы - активируется в 22:00, отключается в 6:00
• Автоматический полив - включение насоса в 5:00 утра

Практические советы

• Перед установкой проверьте соответствие напряжения сети 230 В +-10%. Отклонения могут влиять на точность работы
• При монтаже в щитке оставьте свободное пространство вокруг устройства - он греется при работе
• Настройку выполняйте вручную: медленно вращайте диск, чтобы не повредить механизм
• Если требуется многократное включение в сутки - выбирайте электронное реле времени
• Для критически важных объектов (больницы, серверные) лучше использовать модели с резервным питанием - данное реле не имеет батареи
• Проверяйте контактную группу через год - при длительной нагрузке 16 А возможен окисление контактов
