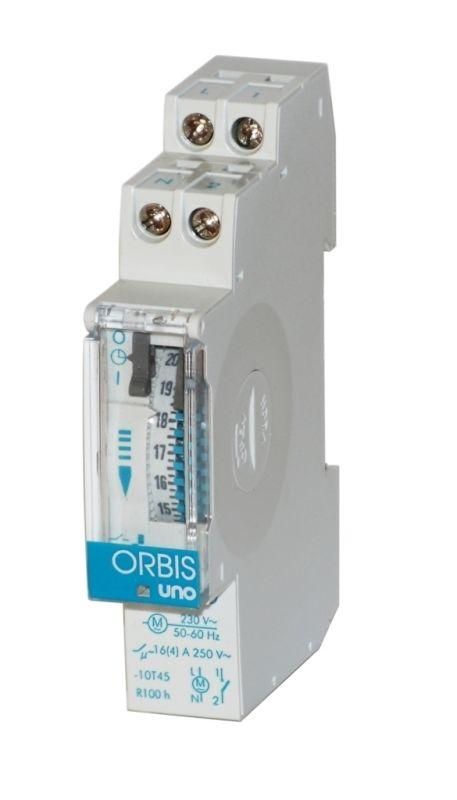

Таймер аналоговый UNO D 230В Orbis OB400132

Таймер модульный аналоговый 230В от Orbis (артикул ob400132) — это механический устройство для автоматического управления нагрузками по расписанию. Подходит для установки на DIN-рейку в щитах, работает от сети 230 В и рассчитан на ток до 16 А. Управляет освещением, насосами, нагревателями и другими бытовыми и промышленными устройствами.

Назначение и область применения

Таймер модульный аналоговый 230В предназначен для автоматизации процессов, требующих точного временного контроля. Он включает и отключает нагрузку в заданные часы, без необходимости постоянного участия человека. Применяется в жилых домах, офисах, производственных помещениях и на объектах инфраструктуры: управление светом, вентиляцией, системами отопления, циркуляционными насосами, автополивом.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 230 В
• Частота сети: 50–60 Гц
• Номинальный ток: 16 А
• Коммутируемый ток: 16 А
• Количество каналов: 1
• Тип контакта: замыкающий (нормально разомкнутый)
• Диапазон выдержек времени: от 15 минут до 24 часов
• Шаг программного диска: 96 минут (каждый сегмент = 15 мин)
• Ширина: 1 модуль (стандартная DIN-рейка)
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Точность хода: ±1 секунда в день
• Ручное управление: да (ручной переключатель ON/OFF/AUTO)
• Резервное питание: отсутствует (батарея не предусмотрена)

Совместимость и монтаж

Таймер модульный аналоговый 230В монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть корпус на рейке — никаких дополнительных креплений не требуется. Клеммы для подключения проводов расположены спереди, доступны при установленном устройстве. Подключение: фаза L — на вход, нагрузка — на выход, ноль N — на соответствующий зажим. Обязательно отключите питание перед работой!

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги — не применяйте в сырых помещениях, на улице или в местах с высокой запылённостью. Работает в пределах нормальных условий окружающей среды: температура +5°C…+40°C, относительная влажность ≤85%.

Преимущества

• Механическая надёжность — нет микросхем, меньше отказов из-за скачков напряжения
• Простота настройки: поворотный диск с четко очерченными интервалами
• Не требует внешнего питания — работает от сети 230 В
• Физический переключатель ON/OFF/AUTO позволяет легко перевести в ручной режим
• Малые габариты (1 модуль) экономят место в распределительном щите

Ограничения применения

• Нет резервного питания — при отключении электроэнергии таймер теряет текущую программу и время
• Максимальная длительность цикла — 24 часа; нельзя задать неделю или сложные графики
• Только один контакт — невозможно управлять несколькими нагрузками одновременно
• Нельзя использовать в условиях повышенной влажности, пыли, агрессивной среды — IP20 не допускает воздействия жидкости
• Точность зависит от стабильности частоты сети — при колебаниях 50/60 Гц возможны небольшие отклонения

Примеры использования

• Освещение во дворе: включается каждый вечер в 19:00, выключается в 6:00
• Циркуляционный насос системы отопления: работает 2 часа утром и 2 часа вечером
• Подача воды в теплицу: насос включается каждые 4 часа на 15 минут
• Вытяжка в туалете: включается на 30 минут после каждого включения света (через ручной триггер)

Практические советы

• При первом включении обязательно выставьте правильное время — таймер не имеет автономного хода
• Проверяйте соответствие нагрузки: максимальный ток 16 А — не подключайте мощные печи, кондиционеры или сварочные аппараты
• Если нужна работа по недельному графику — выбирайте другую модель (например, Orbis ob400432 с функцией WEEKLY)
• Для помещений с частыми отключениями электричества используйте таймеры с резервным питанием (обратите внимание на arтикулы ob400232 и ob400432)
• При замене устройства — сохраняйте положение диска, чтобы восстановить график без повторной настройки
