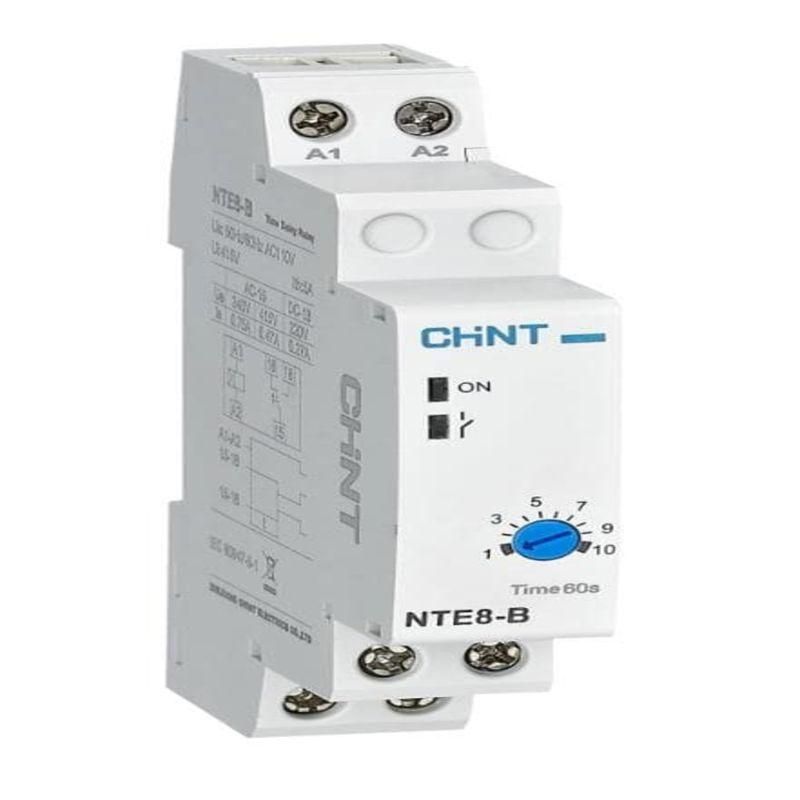

Реле времени NTE8-10B (задержка включения) 1-10с, 1НО, AC230В (R) | 258438 CHINT

Реле времени NTE8-10B от CHINT предназначено для точного включения нагрузки с задержкой от 1 до 10 секунд. Устройство устанавливается на DIN-рейку и подходит для автоматизации систем освещения, вентиляции и оборудования с требованием плавного старта.

Назначение и область применения

Реле времени NTE8-10B используется там, где необходимо включить устройство через определённый интервал после подачи питания. Например: запуск вентилятора спустя несколько секунд после включения системы, включение света с задержкой для безопасности, плавный старт насосов или компрессоров. Подходит для промышленных щитов, жилых домов и коммерческих помещений.

Технические характеристики

• Диапазон задержки: 1–10 секунд (фиксированный, не регулируемый)
• Номинальное напряжение: AC 230 В
• Номинальный ток контактов: 5 А
• Тип контакта: 1 нормально открытый (НО, тип А)
• Тип тока: переменный (AC)
• Потребляемая мощность: ≤1 ВА
• Монтаж: на DIN-рейку 35 мм
• Габаритная ширина: 18 мм
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг)
• Категория применения контактов: AC-15 (для управляемых нагрузок с индуктивным характером)

Совместимость и монтаж

Реле времени NTE8-10B совместимо со всеми стандартными DIN-рейками 35 мм. Для установки достаточно защёлкнуть устройство на рейку - дополнительные крепления не требуются. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обратите внимание: питание подаётся исключительно на входные клеммы переменного тока 230 В, а нагрузка подключается к выходным контактам. Нельзя использовать с постоянным током (DC) или напряжением ниже 190 В - реле не сработает.

Безопасность и стандарты

Реле соответствует требованиям категории применения AC-15, что гарантирует надёжное коммутирование индуктивных нагрузок (например, катушек реле, двигателей малой мощности). Степень защиты IP20 позволяет применять устройство только внутри закрытых распределительных щитов. Не предназначен для работы во влажных, пыльных или агрессивных средах.

Преимущества

• Компактный размер (18 мм) - экономия места в щите
• Высокая точность задержки +-1%
• Низкое энергопотребление - менее 1 ВА
• Надёжный контакт на 5 А - подходит для большинства бытовых и промышленных задач
• Простота монтажа - никаких инструментов не требуется

Ограничения применения

• Не работает при напряжении ниже 190 В - возможны сбои или отказ в срабатывании
• Подходит только для переменного тока 230 В - нельзя использовать с DC или 24 В
• Задержка фиксирована - нельзя выбрать другую длительность (например, 5–15 с)
• IP20 - недопустимо использование вне электрошкафа
• Электрическая износостойкость - всего 100 циклов - не рекомендуется для частых включений (более 10 раз в час)

Примеры использования

• Освещение в коридоре: свет включается через 3 секунды после срабатывания датчика движения
• Вентиляция: вытяжка начинает работать через 5 секунд после включения кондиционера
• Обогреватель: нагревательный элемент включается с паузой, чтобы избежать скачков тока при одновременном запуске нескольких устройств
• Автоматический замок: электромагнит открывается через 2 секунды после считывания карты

Практические советы

• Перед установкой проверьте напряжение сети - оно должно быть стабильно около 230 В
• Не подключайте нагрузку свыше 5 А - используйте контактор, если нужна большая мощность
• При использовании в щитах с высокой плотностью компонентов учтите ширину устройства - 18 мм, можно размещать рядом с другими модулями
• Если вам нужна регулируемая задержка или другие временные диапазоны - выбирайте другую модель серии NTE8, например NTE8-10C с диапазоном 12–120 с
• Проверяйте полярность подключения - хотя это переменный ток, клеммы имеют пометки L/N, соблюдайте их
