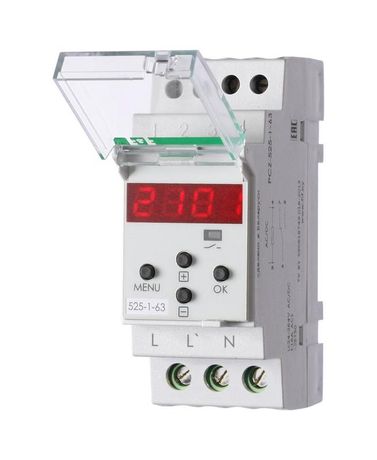

Реле времени одноканальное PCZ-525-1-63 астрономическое макс. 63А коррекция включения/выключения; ночной перерыв 2 модуля монтаж на DIN-рейке F&F EA02.002.019 Евроавтоматика

Реле времени программируемое циклическое PCZ-525-1-63 от Евроавтоматика предназначено для автоматического управления уличным и внешним освещением на основе астрономических расчётов - включение и отключение происходят точно в моменты восхода и заката солнца. Устройство монтируется на DIN-рейку, рассчитано на коммутацию нагрузок до 63 А и подходит для систем, где важна точность и надёжность без необходимости в дополнительных контакторах.

Назначение и область применения

Реле времени программируемое циклическое PCZ-525-1-63 используется для автоматического включения и отключения света в зависимости от времени суток и сезона. Оно идеально подходит для управления фасадным, дорожным, парковым и промышленным освещением - например, на объектах ЖКХ, автостоянках, производственных территориях, спортивных площадках и административных зданиях. Устройство исключает необходимость ручного регулирования графиков вручную, снижая затраты на обслуживание.

Технические характеристики

• Напряжение питания: 100–264 В AC/DC - совместимо с сетями переменного и постоянного тока;
• Максимальный коммутируемый ток: 63 А - позволяет напрямую управлять мощными светильниками без контактора;
• Контакты: 1 нормально разомкнутый (1NO);
• Дискретность установки времени: 1 минута - точная настройка графика;
• Индикация: четырёхразрядный светодиодный экран - отображает актуальное время и состояние;
• Встроенный источник питания: литий-ионная батарея - сохраняет время и программу до 2 лет при отключении сети;
• Автоматическая смена зимнего/летнего времени - соответствует правилам РФ;
• Геолокационная настройка: ввод широты и долготы - обеспечивает точный расчёт восхода/заката для любого региона;
• Форм-фактор: два модуля (36 мм) - компактный монтаж на DIN-рейку;
• Режимы работы: автоматический (по астрономическим данным) и ручной (фиксированные временные точки).

Совместимость и монтаж

Реле времени программируемое циклическое PCZ-525-1-63 устанавливается на стандартную DIN-рейку типа TS35. Подключение осуществляется через винтовые клеммы - вход питания L/N, выход нагрузки L1/N. Для работы требуется подача напряжения на устройство, а также ввод географических координат (широта и долгота) при первичной настройке. Кабель сечением до 2,5 мм2 допустим для подключения нагрузки. Нагрузка должна быть активной или индуктивной - ёмкостные и высокочастотные устройства не рекомендованы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, предназначенного для внутренней установки. Прямой контакт с токоведущими частями исключён благодаря изоляции корпуса и расположению клемм. Отсутствие открытых элементов делает его безопасным для эксплуатации в условиях повышенной влажности, однако IP-класс защиты не указан - не применяйте в открытом воздухе без дополнительной защиты (например, в шкафу IP54+).

Преимущества

• Не требует внешних контакторов - экономит место и стоимость системы;
• Автоматически адаптируется под сезонные изменения продолжительности дня - никаких ручных поправок весной и осенью;
• Поддержка ночных перерывов - можно задать период, когда свет будет выключен даже при наличии темноты (например, с 1:00 до 5:00);
• Возможность жестко задать график на конкретные даты - полезно для праздников, ремонтов или специальных событий;
• Работает при отключении питания - данные и время сохраняются благодаря встроенной батарее;
• Два рабочих режима - удобно для тестирования, диагностики и ручного управления.

Ограничения применения

• Не предназначен для управления двигателями, насосами или другими реактивными нагрузками - только освещение и аналогичные активные/индуктивные потребители;
• Требуется ручной ввод координат - нельзя использовать без предварительной настройки;
• Не имеет Ethernet/Wi-Fi - все настройки выполняются локально через кнопки на лицевой панели;
• Не защищено от воздействия воды и пыли - необходимо монтировать внутри электрощита или защищённом корпусе;
• Запрещена работа при температуре ниже -10 C и выше +50 C - проверьте условия установки.

Примеры использования

• Освещение автомобильной парковки - включается при закате, выключается при рассвете, с ночным перерывом с 1:00 до 5:00;
• Фасадное освещение офисного здания - работает по астрономическому графику, с запретом включения во время ремонта (задана дата 15.08.2025 – 17.08.2025);
• Уличное освещение в городском парке - управление без участия оператора, с учётом смены часового пояса и перехода на зимнее/летнее время;
• Производственный двор - включение света перед началом смены, отключение после окончания, с возможностью ручного override.

Практические советы

• Перед установкой обязательно введите точные координаты места монтажа - ошибка в 1° влияет на время включения на 4–6 минут;
• Проверьте целостность встроенной батареи при первом включении - если индикатор показывает неверное время, замените её;
• При использовании в холодных помещениях (например, на крыше) убедитесь, что температура не опускается ниже -10 C;
• Для сложных сценариев используйте режим “ручной” - задайте фиксированное время включения/отключения, чтобы протестировать работу до включения автоматики;
• Не подключайте к этому реле нагрузки более 63 А - превышение вызовет отказ контактов; если нужна большая мощность - используйте контактор с этим реле в качестве управляющего сигнала.
