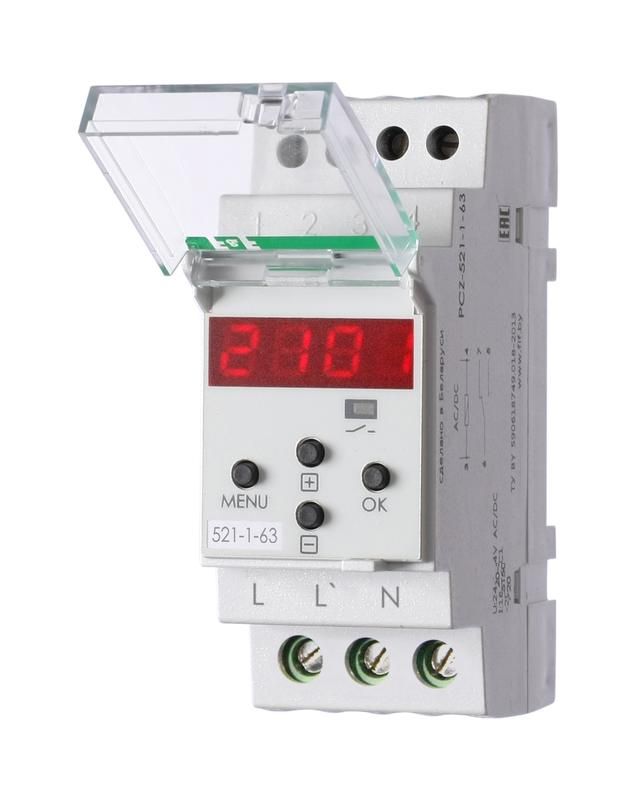

Реле времени одноканальное PCZ-521-1-63 суточный и недельный циклы макс. 63А 100-264В AC/DC 1NO IP20 1канал-150пар монтаж на DIN-рейке F&F EA02.002.020 Евроавтоматика

Реле времени программируемое циклическое PCZ-521-1-63 от Евроавтоматика - это компактное устройство для автоматического включения и отключения нагрузок по расписанию, рассчитанное на работу с током до 63 А. Подходит для установки на DIN-рейку и работает от сети переменного или постоянного тока 100–264 В. Программы можно задавать по суточным и недельным циклам, что делает PCZ-521-1-63 удобным решением для систем освещения, вентиляции, нагрева и других автономных процессов.

Назначение и область применения

PCZ-521-1-63 используется для автоматизации включения и отключения электроприборов и оборудования по заранее заданному графику. Устройство подходит там, где требуется регулярное управление нагрузкой без участия человека - например, в системах освещения зданий, теплых полах, вентиляционных установках, насосах, кондиционерах, конвейерах и другом оборудовании с циклическими режимами работы.

Технические характеристики

• Номинальный ток: 63 А - способно коммутировать мощные нагрузки без внешнего контактора
• Напряжение питания: 100–264 В AC/DC - совместимо с большинством сетей, включая однофазную и трёхфазную (по фазе)
• Количество контактов: 1 нормально открытый (1NO) - замыкает цепь при активации
• Тип программирования: суточный и недельный циклы - можно задать до 4 различных программных списков
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Монтаж: на DIN-рейку 35 мм - занимает 2 модуля (36 мм ширина)
• Рабочий температурный диапазон: от -25 C до +50 C - подходит для помещений с умеренным климатом (климатическое исполнение УХЛ4)
• Встроенная литиевая батарея - сохраняет время и программы при отключении основного питания минимум 2 года
• Режимы работы: автоматический и ручной - позволяет временно переопределить программу вручную
• Встроенный счетчик наработки - фиксирует общее время работы устройства
• Индикация: отображение текущего времени и состояния

Совместимость и монтаж

PCZ-521-1-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - провода сечением до 2,5 мм2 рекомендованы для надёжного соединения. Максимальный ток 63 А требует проверки соответствия сечения входящих и выходящих проводов. Устройство не требует дополнительных элементов (например, контакторов) для управления нагрузками до 63 А. Подключение питания осуществляется к клеммам L/N, нагрузка - к контактам NO. Перед первым запуском необходимо установить точное время и дату через меню на кнопках.

Безопасность и стандарты

PCZ-521-1-63 соответствует требованиям безопасности для устройств класса IP20 и климатического исполнения УХЛ4. Работает в помещениях с контролируемой средой - не предназначен для установки во влажных, пыльных или наружных условиях. Отсутствие герметичной защиты исключает применение в местах с риском попадания жидкости или пыли. Батарея - необслуживаемая, замена возможна только специалистом.

Преимущества

• Высокая коммутационная способность - 63 А позволяют управлять мощными нагрузками без дополнительных аппаратов
• Гибкое программирование - до 4 независимых программ, с учётом рабочих дней, выходных и ежедневных циклов
• Автономное хранение времени - литиевая батарея обеспечивает сохранность настроек даже при длительном отключении питания
• Ручной режим - возможность принудительного включения/выключения без изменения программы
• Счётчик наработки - помогает планировать обслуживание и прогнозировать срок службы
• Широкий диапазон питания - совместим с сетями 100–264 В AC/DC, что повышает универсальность

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Не подходит для управления нагрузками выше 63 А - при превышении требуется использование контактора
• Запрещён монтаж вне закрытых щитов - из-за отсутствия защиты от механических воздействий и внешних факторов
• Не имеет резервного канала - одноканальная конструкция не позволяет управлять двумя независимыми нагрузками
• Требуется периодическая проверка состояния встроенной батареи - её замена невозможна пользователем без вскрытия корпуса

Примеры использования

• Освещение офиса: включение в 8:00, выключение в 19:00 с понедельника по пятницу; выходные - выключено
• Теплый пол в жилом доме: включение с 6:00 до 9:00 и с 17:00 до 23:00 каждый день
• Вентиляция в складском помещении: работа по 2 часа каждые 4 часа, начиная с 7:00
• Нагревательный элемент в цеху: включение только в рабочие дни с 8:00 до 18:00
• Конвейер на линии сборки: запуск по расписанию с понедельника по четверг, пятница - отдых

Практические советы

• Перед установкой убедитесь, что сечение проводов соответствует току 63 А - используйте медные провода не менее 10 мм2
• Настройку программы выполняйте при включенном питании - потеря настроек возможна при отключении без батареи
• Проверьте правильность установки времени и даты сразу после монтажа - особенно важно при использовании недельных циклов
• Для сложных сценариев используйте все 4 списка программ - они позволяют гибко управлять различными типами нагрузок
• Не устанавливайте PCZ-521-1-63 рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты)
• При плановом обслуживании щита проверяйте состояние клемм - окисление может вызвать перегрев при высоком токе
