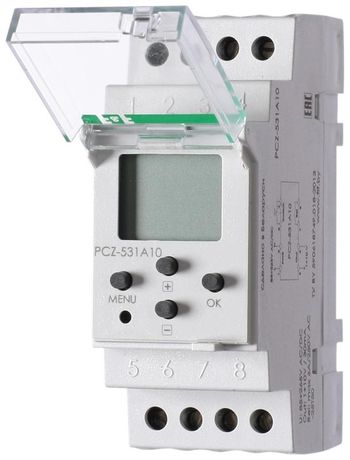

Реле времени PCZ-531A10 6А 85-265В AC/DC 1NO IP20 1-10В/30мА 2мод. 1 канал аналог. выход; программирован. изменения уровня яркости; недел. цикл; установка на DIN-рейку F&F EA02.002.015 Евроавтоматика

Реле времени программируемое циклическое PCZ-531A10 - устройство для точного управления уровнем яркости освещения через сигнал 0–10 В, установленное на DIN-рейку. Бренд Евроавтоматика обеспечивает надёжную работу в системах автоматического освещения с недельными циклами и плавным регулированием. Артикул ea02.002.015 подходит для профессионального монтажа в промышленных и коммерческих объектах.

Назначение и область применения

Реле времени программируемое циклическое PCZ-531A10 предназначено для управления световым оборудованием, совместимым с аналоговым входом 0–10 В. Устройство позволяет задавать сложные графики изменения яркости - например, плавное затемнение вечером ("закат") и постепенное включение утром ("рассвет"). Подходит для управления светодиодными светильниками, диммерами и контроллерами освещения в офисах, торговых центрах, складах, производственных помещениях и общественных зонах.

Технические характеристики

• Напряжение питания: 85–265 В AC/DC - работает от сети переменного или постоянного тока, без необходимости переключений.
• Выходной сигнал: 0–10 В / 30 мА - стандартизованный аналоговый сигнал для управления диммерами.
• Коммутируемый контакт: 1NO, 6 А - встроенный релейный контакт для включения/отключения нагрузки (например, вспомогательного реле или аварийного освещения).
• Диапазон выдержек: от 1 минуты до 7 суток - гибкая настройка длительности каждого этапа программы.
• Количество программных шагов: до 480 - можно создать детализированный график на неделю, включая разницу между будними и выходными днями.
• Количество модулей DIN: 2 - компактная конструкция, занимает всего два модуля на рейке.
• Температурный диапазон: –25…+50 C - работает в неотапливаемых помещениях, на улице под защитой корпуса.
• Степень защиты: IP20 - защищён от прикосновений и твёрдых предметов, но не от воды; требует установки внутри щита.
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с повышенной влажностью.
• Интерфейс: ЖК-дисплей - наглядное отображение текущего состояния, времени, выбранного режима и настраиваемых параметров.

Совместимость и монтаж

Реле времени программируемое циклическое PCZ-531A10 устанавливается на стандартную DIN-рейку типа TS35. Подключение осуществляется через винтовые клеммы - провода зачищаются на 6–8 мм, затягиваются усилием 0,2–0,3 Нм. Выходной аналоговый сигнал 0–10 В подключается к входу диммера или LED-драйвера. Контакт 1NO (6 А) используется для управления внешним реле, например, для включения резервного источника света при достижении пороговой яркости. Для подключения управляющего входа требуется кнопка без самоблокировки - замыкание контакта запускает текущую программу.

Безопасность и стандарты

Реле времени программируемое циклическое PCZ-531A10 соответствует техническому условию ТУ BY 590618749.018-2013. Обеспечивает электробезопасность согласно требованиям к устройствам класса II - двойная изоляция, без заземления. Максимальный коммутируемый ток 6 А соответствует нормам для бытовых и промышленных нагрузок. Применение вне допустимого температурного диапазона или в условиях высокой влажности (более IP20) не рекомендуется.

Преимущества

• Гибкое программирование: можно задать расписание по дням недели, включить режимы “рабочие дни” и “выходные”, использовать до 480 шагов - идеально для сезонных изменений освещения.
• Поддержка эффекта “закат/рассвет”: плавное изменение яркости снижает зрительное напряжение и экономит энергию.
• Автономная работа: после настройки не требует постоянного подключения к ПК или серверу.
• Управляющий вход: возможность удалённого запуска программы с любого выключателя - удобно для ручного вмешательства.
• Широкий диапазон питания: 85–265 В AC/DC исключает необходимость стабилизатора в сетях с колебаниями напряжения.

Ограничения применения

• Не предназначен для управления мощными нагрузками напрямую - максимальный ток контакта 6 А, для больших светильников нужен внешний магнитный пускатель.
• IP20 не защищает от влаги - нельзя устанавливать в сырых помещениях, на улице или в шкафах без герметизации.
• Аналоговый выход 0–10 В требует совместимого оборудования: не работает с протоколами DALI, Zigbee или DMX.
• Нет возможности сохранения программы через USB или Ethernet - все настройки вводятся вручную через меню на дисплее.

Примеры использования

• Офисное помещение: утро - 30%, день - 100%, вечер - плавное снижение до 10% в 22:00, выключение в 23:00 по будням; выходные - включение только с 10:00.
• Склад: ночью - 10% яркости, с 6:00 - 100%; управление через кнопку на входе для ручного включения при необходимости.
• Торговый зал: “закат” - снижение яркости на 10% каждые 15 минут перед закрытием, чтобы создать спокойную атмосферу.
• Производственный участок: включение освещения только в смену, с предварительным прогревом (5% на 10 минут до начала работы).

Практические советы

• Перед первым запуском проверьте совместимость диммера с сигналом 0–10 В - некоторые модели требуют минимального тока 1 мА, другие работают только при 5–10 мА.
• При использовании управляющего входа применяйте кнопки без фиксации - кнопка с фиксацией может заблокировать цикл.
• Для долгосрочных программ используйте режим “по рабочим дням” вместо ручного ввода дней - меньше ошибок и проще обслуживание.
• Убедитесь, что питание стабильно: скачки напряжения выше 265 В могут повредить внутреннюю плату - при нестабильной сети лучше установить фильтр.
• Настройку выполняйте при включенном питании - отключение питания сбрасывает текущую программу, но не стирает её из памяти.
• Проверяйте посадочные размеры: 2 модуля DIN = 35 мм шириной - убедитесь, что есть место рядом с другими устройствами.
