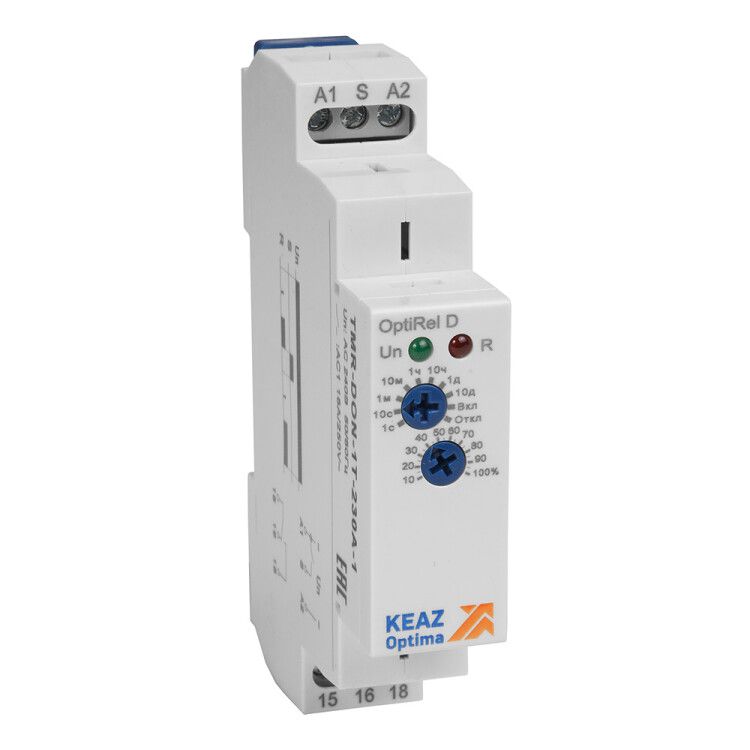

Реле времени OptiRel D TMR-DOF-1T-240U-2I задержка выключения 16А 1СО и 1ИМП 12-230АС/DC | 332015 КЭАЗ

Реле времени TMR-DOF-1T-240U-2I от КЭАЗ - устройство для точной выдержки времени при отключении нагрузки, работающее от переменного или постоянного тока напряжением 12–230 В. Подходит для управления вентиляцией, освещением, нагревом и другими автономными цепями в промышленных и бытовых системах. Монтаж на DIN-рейку, два типа контактов и широкий диапазон выдержек делают TMR-DOF-1T-240U-2I универсальным решением для автоматизации.

Назначение и область применения

Реле времени TMR-DOF-1T-240U-2I обеспечивает задержку выключения после снятия управляющего сигнала. Это необходимо, когда оборудование должно продолжить работу некоторое время после отключения кнопки, датчика или PLC. Примеры: вентилятор остывает после остановки печи, свет гаснет через 30 секунд после выхода из помещения, насос работает ещё 1 минуту после отключения.

Устройство применяется в системах:

• промышленной автоматики - станки, конвейеры, компрессоры;
• систем отопления и вентиляции - принудительная циркуляция воздуха после отключения котла;
• освещения - постепенное гашение света в залах, парковках;
• бытовой автоматики - управление бойлерами, насосами, системами безопасности.

Технические характеристики

• Тип устройства: реле времени с задержкой выключения
• Род тока: AC/DC - работает от 12 до 230 В переменного или постоянного тока
• Номинальный ток контактов: 16 А - способно коммутировать мощные нагрузки (до 3,5 кВт при 230 В)
• Количество контактов: 2 - один переключающий (1СО) и один импульсный (1ИМП)
• Диапазон выдержек времени: от 0,1 секунды до 10 дней - настраивается вручную
• Способ монтажа: установка на DIN-рейку 35 мм
• Тип подключения: винтовые клеммы - надёжное соединение без пайки
• Перекидной контакт: да - контакт 1СО замыкает и размыкает цепь одновременно (перекидной, тип C)
• Функция времени: задержка при отключении - при снятии питания входа, выход остаётся активным на заданное время

Совместимость и монтаж

Реле времени TMR-DOF-1T-240U-2I монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы - достаточно отвертки. Нет необходимости в дополнительных адаптерах или кабельных наконечниках, хотя рекомендуется использовать жилы сечением 0,2–2,5 мм2.

Оба контакта работают независимо:

• 1СО (переключающий): основной выход - используется для управления нагрузкой с задержкой выключения. Например, включает вентилятор сразу при старте и выключает его спустя 2 мин.
• 1ИМП (импульсный): выдаёт короткий импульс (1–2 сек) при окончании выдержки - подходит для сброса счётчиков, запуска сигналов, фиксации событий.

Не требуется внешнее питание - реле получает энергию прямо от сети 12–230 В. Управление осуществляется через входной терминал: при подаче напряжения начинается отсчёт, при снятии - включается задержка.

Преимущества

• Широкий диапазон напряжений (12–230 В) - совместим с сетью 24 В, 110 В, 230 В без переключателей
• Высокая коммутационная способность - 16 А позволяет управлять двигателями, ТЭНами, лампами высокой мощности
• Гибкая настройка - выдержка от десятых долей секунды до нескольких дней, без программирования
• Два типа контактов - позволяют реализовать сложные алгоритмы (например, включение + сигнал завершения)
• Простота обслуживания - механические регуляторы не требуют калибровки, не зависят от ПО

Ограничения применения

• Не предназначен для частого включения-выключения свыше 1000 операций в час - возможен износ контактов
• Не работает с емкостными или индуктивными нагрузками выше 16 А - нужен дополнительный контактор
• Не имеет защиты от скачков напряжения - при частых перегрузках рекомендуется установка TVS-диода или фильтра
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-обозначение)
• Настройка только вручную - нельзя удалённо изменить параметры через интерфейс

Примеры использования

• Освещение в туалете: свет включается при открывании двери, гаснет через 90 секунд после закрытия - использует 1СО.
• Вентиляция после котла: вентилятор работает 5 минут после отключения котла - 1СО управляет двигателем, 1ИМП отправляет сигнал на дисплей “завершена продувка”.
• Автоматический полив: насос включается по расписанию, выключается через 10 минут - 1СО управляет насосом, 1ИМП триггерит запись в журнал.
• Станок с охлаждением: после остановки шпинделя жидкость продолжает циркулировать 30 сек - 1СО управляет помпой, 1ИМП включает индикатор “остывание”.

Практические советы

• При использовании в цепях с индуктивной нагрузкой (электромагниты, катушки) - обязательно подключите демпферный диод или RC-цепочку для защиты контактов.
• Для длительных выдержек (более 1 часа) проверьте стабильность питания - колебания ниже 12 В могут сбивать таймер.
• При монтаже рядом с силовыми кабелями - соблюдайте минимальное расстояние 10 см, чтобы избежать наведённых помех.
• Регуляторы на передней панели легко повредить - не используйте металлические предметы для настройки, лучше пластиковую отвёртку.
• Проверьте полярность при работе с DC - хотя реле работает на переменном и постоянном токе, для долговечности контактов предпочтительно подключение с правильной полярностью (+ на L, – на N).
• Артикул 332015 - это единственный номер для заказа. Не путайте с аналогичными моделями TMR-DON (задержка включения) - функции разные!
