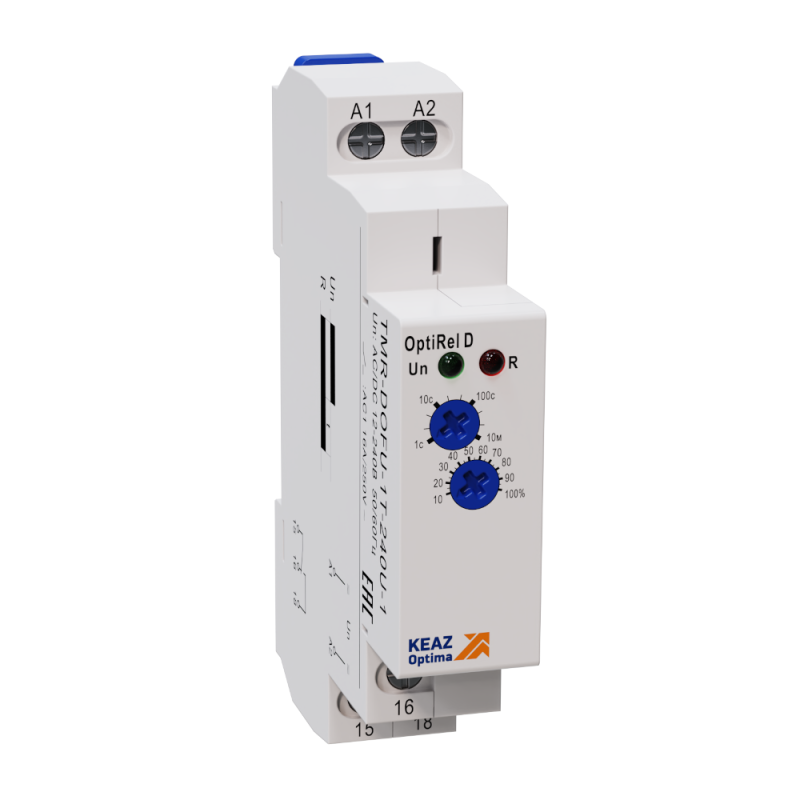

Реле времени OptiRel D TMR-DOFU-1T-240U-1 задержка выключения при откл питания 16А 1СО 12-230АС/DC | 332016 КЭАЗ

Реле времени TMR-DOFU-1T-240U-1 от КЭАЗ Optima обеспечивает выдержку времени при отключении питания - идеально для задач, где важно плавное завершение цикла: остановка вентиляции, затухание освещения или продолжение работы оборудования после потери напряжения.

Назначение и область применения

TMR-DOFU-1T-240U-1 - это реле времени с функцией задержки выключения при отключении питания. Оно используется там, где необходимо, чтобы устройство работало ещё некоторое время после исчезновения напряжения. Подходит для систем автоматизации: вентиляции, отопления, освещения, конвейеров, насосов, компрессоров. Особенно эффективно в случаях, когда внезапная остановка может вызвать проблемы - например, охлаждение двигателя после отключения или продувка воздуховода перед выключением вентилятора.

Технические характеристики

• Номинальный ток: 16 А - способно коммутировать нагрузки до 16 ампер, включая активную и реактивную (например, лампы, нагреватели, малые двигатели)
• Напряжение питания: 12–240 В AC/DC - работает как от сети 220 В, так и от низковольтных цепей 24 В постоянного тока
• Диапазон выдержек времени: от 0,1 секунды до 10 дней - точная настройка под любую задачу, от мгновенного сброса до длительного автономного режима
• Количество контактов: 1 перекидной (1СО) - один нормально открытый контакт, который замыкается при срабатывании
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными щитами промышленного и жилого типа
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, допускает многократное подключение/отключение

Совместимость и монтаж

TMR-DOFU-1T-240U-1 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - достаточно зачистить провод на 8–10 мм и плотно закрутить. Устройство не требует внешнего блока питания: питание берётся прямо из управляющей цепи. Монтаж возможен в распределительных шкафах, щитах управления, на стене с использованием кронштейна. Обязательно соблюдайте посадочные габариты - корпус не выступает за рамки типовой DIN-коробки.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC 61810 и EN 60947-5-1. Защита от перегрузок и импульсных помех реализована внутренне. Нет необходимости в дополнительных предохранителях при работе с нагрузками до 16 А. Работает в температурном диапазоне от -25C до +70C - подходит для неотапливаемых помещений и промышленных площадок.

Преимущества

• Универсальное питание - работает от переменного и постоянного тока, что упрощает интеграцию в существующие системы
• Широкий диапазон выдержек - от долей секунды до десяти дней - позволяет использовать одно реле вместо нескольких моделей
• Интуитивная настройка - все параметры регулируются поворотными переключателями на лицевой панели, без программирования
• Механическая надёжность - отсутствие микросхем в силовой части снижает риск отказа при скачках напряжения
• Чёткий визуальный индикатор состояния - светодиод показывает работу устройства в реальном времени

Ограничения применения

• Не предназначен для частого включения-выключения (более 1000 раз в час) - высокая механическая износостойкость, но не бесконечная
• Запрещён монтаж в местах с постоянным воздействием воды, масла или агрессивных паров - IP-защита не указана, значит, только внутри щита
• Не подходит для управления мощными двигателями выше 16 А - требуется применение магнитного пускателя
• При использовании в цепях с высокими индуктивными нагрузками (электромагниты, катушки) рекомендуется установка RC-гашения

Примеры использования

• Освещение в подъезде: свет остаётся гореть 3 минуты после выхода человека - настройка через поворотный регулятор
• Вентиляционная система: вентилятор продолжает работать 10 минут после отключения котла - для охлаждения теплообменника
• Конвейер: после остановки линии, двигатель отключается с задержкой 2 секунды - для равномерного сбоя груза
• Автоматический полив: насос выключается спустя 5 минут после окончания сигнала от датчика

Практические советы

• Выбирая TMR-DOFU-1T-240U-1, убедитесь, что ваша нагрузка не превышает 16 А - даже если источник питания ниже, перегрузка по току приведёт к выходу из строя контактов
• При подключении к цепям с переменным током выше 120 В используйте изолированные клеммы и избегайте скручивания проводов - лучше использовать одножильные медные провода сечением 0,5–2,5 мм2
• Настройку временного интервала выполняйте при отключенном питании - вращение регуляторов под напряжением может вызвать искрение и повредить механизм
• Если нужна задержка именно на включение - этот реле также поддерживает эту функцию; просто переведите переключатель в нужный режим
• Для долгосрочных решений (несколько месяцев) периодически проверяйте состояние контактов - особенно при работе с индуктивными нагрузками
