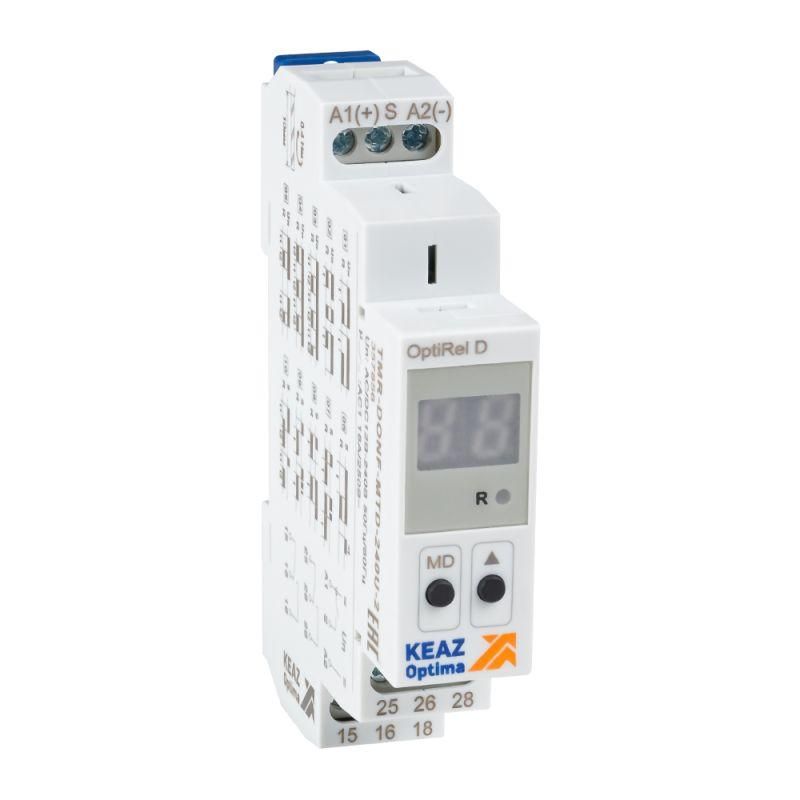

Реле времени OptiRel D TMR-DONF-MTD-240U-2 цифровое 16А 2СО 12-230АС/DC | 357856 КЭАЗ

Цифровое реле времени КЭАЗ Optima 357856 - компактное устройство для точного управления нагрузками с настройкой временных интервалов от 0,1 секунды до 99 дней. Подходит для автоматизации оборудования с питанием от переменного или постоянного тока 12–240 В, устанавливается на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Реле времени КЭАЗ Optima 357856 используется для автоматического включения и отключения нагрузок с заданной выдержкой времени. Применяется в системах управления освещением, вентиляцией, насосами, конвейерами, тепловыми и технологическими процессами. Особенно эффективно в задачах, требующих последовательных циклов: запуск с задержкой, аварийное отключение, чередование режимов, управление звездой/треугольником для двигателей.

Технические характеристики

• Номинальный ток: 16 А - способно коммутировать мощные нагрузки, включая двигатели и нагреватели;
• Напряжение питания: 12–240 В переменного или постоянного тока - совместимо с большинством промышленных и бытовых сетей;
• Диапазон времени: 0,1 сек – 864 000 сек (до 99 дней) - позволяет настроить любую длительность цикла;
• Выходные контакты: 2 переключающих (SPDT) - каждый контакт может замыкать и размыкать цепь одновременно;
• Индикация: трёхразрядный семисегментный светодиодный дисплей - показывает текущий режим и установленное время;
• Температура эксплуатации: от -20C до +60C - надёжна в холодных ангарах и жарких помещениях;
• Монтаж: на винты и DIN-рейку - легко интегрируется в щиты и распределительные устройства.

Совместимость и монтаж

Реле времени КЭАЗ Optima 357856 совместимо со всеми типовыми DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа используйте два винта на корпусе - фиксация прочная даже при вибрациях. Убедитесь, что провода подключены к клеммам сечением до 2,5 мм2. Напряжение питания подаётся на входные клеммы L/N; нагрузка подсоединяется к выходным контактам COM, NO, NC. Инструкция по подключению указана на корпусе.

Преимущества

• Универсальное питание - не требуется отдельный источник 24 В, можно работать прямо от сети 230 В или 12 В;
• Гибкая программируемость - восемь функций в одном устройстве, включая мигание, задержки и звезду/треугольник;
• Чёткая индикация - яркий дисплей виден издалека, удобен при настройке и диагностике;
• Стандартный форм-фактор - легко заменяет аналогичные модели других производителей;
• Защита от помех - оптимизированная схема снижает влияние высокочастотных шумов в промышленной среде.

Ограничения применения

• Не предназначен для частого включения-выключения сверхмощных нагрузок выше 16 А - при превышении возможен отказ контактов;
• Запрещён монтаж в местах с постоянными брызгами воды или прямым попаданием жидкости - IP-класс не указан, значит, нет герметизации;
• Не рекомендуется использовать в условиях сильных электромагнитных помех без экранирования кабелей управления;
• При работе от постоянного тока ниже 12 В - возможна нестабильная работа или сброс настроек.

Примеры использования

• Управление светом в помещении: включение через 5 минут после открытия двери, отключение через 15 минут после закрытия;
• Запуск двигателя по схеме “звезда-треугольник”: первые 10 сек - звезда, затем автоматический переход на треугольник;
• Циклическое включение насоса: 30 сек вкл / 2 мин выкл - для равномерного орошения;
• Автоматическое мигание сигнализации: 0,5 сек вкл / 1 сек выкл - начиная с паузы, чтобы избежать резкого вспышки.

Практические советы

• Перед настройкой убедитесь, что питание отключено - изменение параметров при включенном напряжении может вызвать сбой;
• При использовании функции “звезды/треугольника” проверьте соответствие схемы подключения двигателя - неверная схема приведёт к повреждению;
• Для долгой службы не допускайте перегрузки по току - лучше выбирать реле с запасом 20%;
• Если нужна защита от скачков напряжения - установите перед реле времени КЭАЗ Optima 357856 стабилизатор или фильтр;
• При хранении или транспортировке сохраняйте оригинальную упаковку - чувствительные микросхемы могут повредиться от статики.
