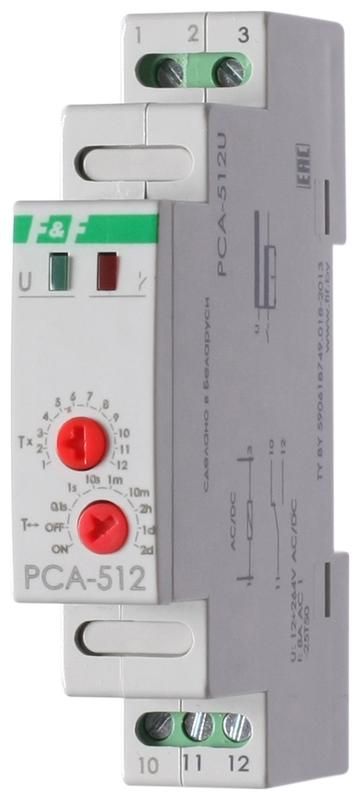

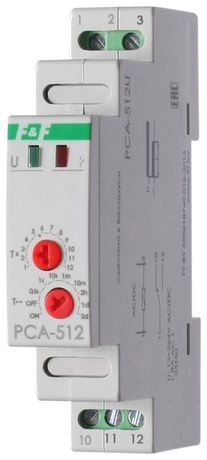

Реле времени PCA-512U 8А 12-264В AC/DC 1 перекл. IP20 задержка выключ. монтаж на DIN-рейке F&F EA02.001.002 Евроавтоматика

Реле времени Евроавтоматика ea02.001.002 - устройство для автоматического отключения нагрузки через заданный интервал после включения питания. Подходит для установки на DIN-рейку в щитах управления системами вентиляции, освещения, отопления и сигнализации.

Назначение и область применения

Реле времени Евроавтоматика ea02.001.002 используется для точного отключения электроприборов спустя определённое время после включения. Применяется там, где важно избежать постоянной работы оборудования: например, чтобы выключить свет в туалете через 5 минут после выхода человека, отключить вентилятор после окончания цикла работы станка или отключить нагреватель после прогрева помещения.

Технические характеристики

• Питание: 12–264 В переменного или постоянного тока (AC/DC) - работает от бытовой сети 220 В и от слаботочных систем 24 В;
• Коммутируемый ток: 8 А - способно управлять нагрузкой до 1800 Вт при 220 В;
• Контакты: один переключающий (1NO/NC) - при включении замыкается цепь между 11–12, после выдержки времени переключается на 11–10;
• Выдержка времени: от 0,1 секунды до 24 дней (2 073 600 секунд) - регулируется поворотным потенциометром;
• Функция: задержка выключения (time-off delay) - реле остаётся включенным до окончания таймера, затем отключается и ждёт повторного включения питания;
• Импульсная функция: есть - позволяет генерировать одиночный импульс нужной длительности;
• Защита: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от пыли и влаги;
• Монтаж: 1 модуль DIN-рейки (17,5 мм шириной);
• Индикация: светодиод показывает состояние питания и активную выдержку времени;
• Температура эксплуатации: от –25 C до +50 C - подходит для неотапливаемых помещений;
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с повышенной влажностью;
• Норматив: ТУ BY 590618749.018-2013 - соответствует белорусским техническим условиям.

Совместимость и монтаж

Реле времени Евроавтоматика ea02.001.002 устанавливается на стандартную DIN-рейку типа TS35. Клеммы расположены снизу - провода подключаются прямо в разъёмы. Нет необходимости в дополнительных креплениях. Максимальное сечение провода - 2,5 мм2. Обязательно соблюдать полярность при подключении постоянного тока: "+" и "-" должны совпадать с маркировкой на корпусе. Перед первым запуском проверьте правильность настройки временного интервала - он задаётся механическим регулятором, который можно повернуть отверткой.

Безопасность и стандарты

Устройство имеет степень защиты IP20 - не предназначено для установки во влажных местах, на улице или в условиях высокой запылённости. Рабочий диапазон температур (-25…+50 C) исключает применение в неотапливаемых зонах с экстремально низкими зимними температурами. Соответствие ТУ BY 590618749.018-2013 гарантирует соответствие требованиям безопасности для электрооборудования в странах СНГ.

Преимущества

• Широкий диапазон входного напряжения - работает как от 12 В, так и от 230 В, что делает его универсальным для различных систем;
• Долгий временной диапазон - от долей секунды до 24 дней - позволяет использовать в задачах разной продолжительности;
• Один контакт с возможностью коммутации NO/NC - удобен для подключения как нормально разомкнутых, так и нормально замкнутых цепей;
• Светодиодная индикация - сразу видно, включен ли таймер и идёт ли отсчёт;
• Механическая настройка - не требует программирования, не боится помех и сбоев;
• Небольшой размер - занимает всего один модуль на DIN-рейке, экономит место в шкафу.

Ограничения применения

• Не предназначен для работы в среде с пылью, брызгами воды или агрессивными газами - IP20 не обеспечивает герметичность;
• Не подходит для частого включения/выключения - каждое включение требует полного сброса питания; повторный цикл начинается только после отключения напряжения;
• Не управляет реактивными нагрузками выше 8 А - не рекомендуется для мощных двигателей, трансформаторов или люминесцентных ламп с ЭПРА;
• Не имеет автономного резерва - при отключении питания все настройки теряются, и таймер сбрасывается.

Примеры использования

• Освещение в коридоре - включается при открывании двери, выключается через 3 минуты;
• Вентиляция в санузле - работает 10 минут после завершения использования;
• Подогрев труб - включается на 1 час перед началом рабочего дня, потом отключается;
• Сигнализация - подаёт импульс 5 секунд при срабатывании датчика;
• Автоматический режим насоса - включается при достижении уровня жидкости, отключается через 15 минут после её снижения.

Практические советы

• Перед установкой убедитесь, что питание полностью отключено - даже малые токи могут вызвать случайное срабатывание;
• Настройте время с помощью отвертки медленно - поворачивайте до упора, чтобы попасть в нужный диапазон;
• Если требуется многократное включение без отключения питания - выберите другую модель с функцией “повторного цикла”;
• Для нагрузок близких к 8 А используйте предохранители на 10 А в цепи - продлит срок службы контактов;
• Проверяйте надёжность соединений - плохой контакт на DIN-рейке может вызывать самопроизвольные срабатывания;
• Не закрывайте устройство плотными крышками - необходима вентиляция для отвода тепла от внутренней электроники.
