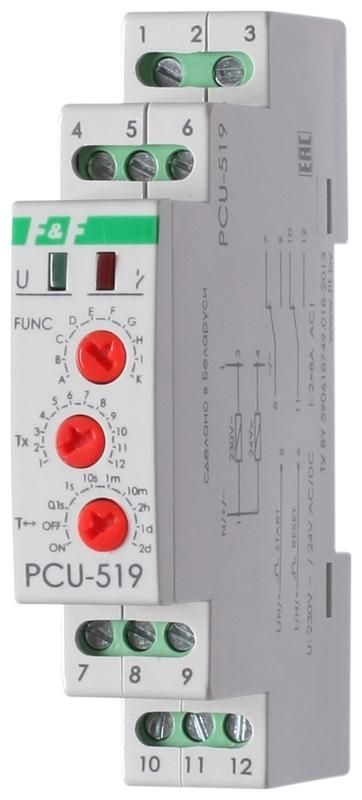

Реле времени PCU-519 (многофункц. с вход. START/RESET 230В AC-24В AC/DC 2х8А 2P IP20 монтаж на DIN-рейке) F&F EA02.001.023 Евроавтоматика

Реле времени PCS-519, PCU-519 - компактное устройство с цифровым управлением и 10 режимами работы, предназначенное для точного таймерного контроля нагрузок в системах автоматики. Устройство работает от сети 230 В AC или 24 В AC/DC, монтируется на DIN-рейку и подходит для задач вентиляции, освещения, отопления и сигнализации.

Назначение и область применения

Реле времени PCS-519, PCU-519 используется для автоматического включения и выключения электроприборов через заданный интервал времени. Подходит для систем, где важно точно контролировать длительность работы оборудования: вентиляционные установки, системы освещения, тепловые контуры, аварийная сигнализация, конвейеры и другие устройства с циклическими операциями.

Технические характеристики

• Напряжение питания: 230 В AC / 24 В AC/DC - совместимо с большинством промышленных и бытовых сетей;
• Номинальный ток контактов: 8 А - способно коммутировать нагрузки до 1840 Вт при 230 В;
• Тип контактов: 2 NO/NC - два переключающих контакта, один нормально открытый, один нормально закрытый;
• Диапазон выдержек времени: от 0,1 секунды до 24 суток - позволяет настраивать как мгновенные импульсы, так и долгосрочные циклы;
• Способ монтажа: на DIN-рейку 35 мм - стандартный форм-фактор для щитового монтажа;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги;
• Рабочая температура: от -25 C до +50 C - подходит для помещений с умеренным климатом;
• Коммутируемая мощность:
  • Лампы накаливания: до 1000 Вт;
  • Люминесцентные лампы DUO: до 500 В·А;
  • Люминесцентные с ЭмПРА: до 250 В·А;
  • Люминесцентные, включённые параллельно: до 325 В·А;
• Индикация: светодиодная - показывает текущий режим и состояние работы;
• Количество фаз: 1 - предназначено для однофазных цепей;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях повышенной влажности и колебаний температуры в закрытых помещениях;
• Ширина: 1 модуль - занимает минимальное место в распределительном щите;
• Нормативный документ: ТУ BY 590618749.018-2013 - соответствует белорусскому техническому регламенту.

Совместимость и монтаж

PCS-519, PCU-519 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на лицевой стороне - провода до 2,5 мм2. Клеммы рассчитаны на надёжное соединение даже при вибрациях. Устройство совместимо с любыми источниками управления: кнопками, датчиками, PLC, терморегуляторами. Входы START и RESET позволяют запускать и сбрасывать таймер внешним сигналом - удобно для интеграции в сложные системы автоматизации.

Преимущества

• 10 различных функций в одном корпусе - не требует установки нескольких реле для разных сценариев;
• Поддержка переменного и постоянного тока на питание - гибкость в проектировании;
• Высокая точность временной выдержки - погрешность менее 1%, что важно для промышленных процессов;
• Чёткая световая индикация - легко определить текущий режим без доступа к меню;
• Малая ширина - экономия места в щитах, особенно при множестве устройств;
• Надёжная коммутация - контакты рассчитаны на 100 000 циклов при номинальной нагрузке.

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность;
• Не рекомендуется для установки вне помещений - чувствителен к влаге и пыли;
• Не подходит для управления двигателями выше 1,5 кВт - из-за высоких пусковых токов;
• Не используйте с индуктивными нагрузками свыше 250 В·А (например, мощные ЭмПРА) - риск прилипания контактов;
• Питание 24 В DC требует стабильного источника - скачки напряжения могут вызвать сбои в работе.

Примеры использования

• Освещение в туалете: включение на 3 минуты после нажатия кнопки (функция A);
• Вентиляция после завершения работы станка: задержка выключения на 10 минут (функция C);
• Автоматический запуск отопления за 30 минут до начала смены (функция B);
• Мигающий сигнал тревоги: импульс 0,5 секунды по фронту сигнала (функция E);
• Блокировка включения насоса при наличии давления (функция K).

Практические советы

• Перед первым использованием выберите нужную функцию поворотом переключателя - все режимы указаны на лицевой панели;
• При использовании 24 В DC проверьте полярность подключения - неверное подсоединение может повредить внутреннюю схему;
• Для нагрузок с высокими пусковыми токами (люминесцентные лампы, ЭмПРА) соблюдайте указанные пределы мощности - превышение снижает срок службы контактов;
• Если требуется частое сбросing таймера - используйте вход RESET вместо отключения питания;
• При монтаже рядом с силовыми кабелями - прокладывайте управляющие провода отдельно, чтобы избежать помех;
• Проверяйте соответствие типа питания (AC/DC) между источником и реле - PCS-519, PCU-519 принимают оба варианта, но не одновременно.
